Dieser Praxistext richtet sich an Anwender die schnell vor Ort präzise dB-Werte ermitteln und dokumentieren wollen. Ich schreibe als technikaffiner Blogger: direkt, auf den Punkt und mit sofort umsetzbaren Handlungsanweisungen. Lesen Sie die Bedienung, die benötigten Formeln, zwei durchgerechnete Beispiele und große Referenztabellen für den Alltag.
Wozu dieses Tool dient
Sie wollen wissen welchen Pegel ein Gerät in einem bestimmten Abstand erzeugt oder wie mehrere Quellen sich addieren. Sie brauchen einfache Zahlen zur Risikoabschätzung, zur Planung von Schutzmassnahmen oder zur Dokumentation. Das Tool rechnet Abstandskorrektur und Summenpegel und liefert parallel momentane Messwerte, Mittelwerte und Spitzen.

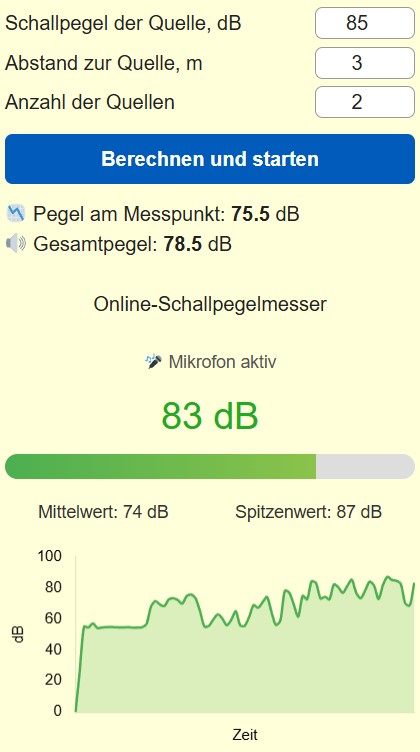

🎤 Tragen Sie den Quellenpegel ein, messen oder schätzen Sie die Entfernung in Metern, geben Sie die Anzahl identischer Quellen an und drücken Sie Berechnen. Das System zeigt den Pegel am Messpunkt und den summierten Pegel. Optional startet das Mikrofon eine Live-Aufzeichnung mit Mittelwert und Spitzenwert.
Begriffe kurz und klar
Quellenpegel ist der Schalldruckpegel an der Quelle in dB. Abstand ist die Strecke Quelle zum Messpunkt in Metern. Summenpegel zeigt die kombinierte Wirkung mehrerer identischer Schallquellen. Mittelwert repräsentiert die typische Belastung über die Messdauer. Spitzenwert identifiziert kurzzeitige Ereignisse.
Zentrale Formeln die das Tool nutzt
Die Rechnungen sind bewusst einfach gehalten und liefern verlässliche Anhaltswerte. Zwei Formeln sind entscheidend.
Lp = Ls − 20 · log10 r
Ltotal = Lp + 10 · log10 N
Erklärung: Lp ist der Pegel am Messpunkt in dB, Ls der Pegel an der Quelle oder Referenzdistanz in dB, r die Entfernung in Metern und N die Anzahl identischer Quellen. Die Formeln nehmen freie Schallausbreitung an und sind als praxisnahe Näherung zu verstehen.
📈 Notieren Sie Quellenpegel, Abstand, Anzahl, Datum, Uhrzeit und Gerätetyp des Mikrofons. Wiederholen Sie Messungen in verschiedenen Betriebszuständen und führen Sie mindestens drei Läufe durch. Speichern Sie Mittelwerte und Spitzen für jede Messreihe.
Beispiel 1 Schritt für Schritt
Gegeben Quellenpegel Ls = 85 dB, Abstand r = 3 m, Anzahl N = 2. Schritt 1 Abstandskorrektur: log10 3 = 0.4771. 20 · 0.4771 = 9.542. Lp = 85 − 9.542 = 75.458 dB. Schritt 2 Summierung: log10 2 = 0.3010. 10 · 0.3010 = 3.010. Ltotal = 75.458 + 3.010 = 78.468 dB. Ergebnis: Messpunkt ~75.5 dB, zwei Quellen zusammen ~78.5 dB.
Beispiel 2 Schritt für Schritt
Gegeben Ls = 95 dB, r = 10 m, N = 4. Schritt 1 log10 10 = 1. 20 · 1 = 20. Lp = 95 − 20 = 75 dB. Schritt 2 log10 4 = 0.6021. 10 · 0.6021 = 6.021. Ltotal = 75 + 6.021 = 81.021 dB. Ergebnis: Einzelpegel am Messpunkt 75 dB, vier Quellen zusammen ~81.0 dB.
Interpretation und Handlungsbedarf
Als grobe Orientierung: Dauerschutz ab etwa 85 dB prüfen. Werte über 95 dB rasch technische oder organisatorische Massnahmen planen. Nutzen Sie Mittelwerte für Dauerauswertung und Spitzenwerte um sporadische Belastungen zu erkennen. Bei Grenzwertüberschreitungen planen Sie Messwiederholungen mit kalibrierter Hardware.
Grosse Referenztabelle typische Quellen
| Quelle | Pegel typisch dB | Praxishinweis |
|---|---|---|
| Leises Büro | 40 | Ruhebereich |
| Normales Gespräch | 60 | 1 Meter Abstand |
| Staubsauger | 75 | Haushalt aus 1 Meter |
| Motorsäge | 100 | Arbeitsnähe |
| Rockkonzert | 110 | direkt vor Lautsprecher |
| Druckluftwerkzeug | 120 | nah an Quelle sehr gefährlich |
| Sirene | 120–130 | kurzzeitig extrem |
Grosse Referenztabelle Abstandskorrektur
| Abstand r in m | Korrektur Δ in dB | Kurzer Kommentar |
|---|---|---|
| 1 | 0 | Referenz |
| 2 | −6.02 | Intensität halbiert |
| 3 | −9.54 | häufige Felddistanz |
| 5 | −13.98 | häufige Innenraumentfernung |
| 10 | −20.00 | ferner Messpunkt |
| 20 | −26.02 | weit entfernte Quelle |
| 50 | −33.98 | große Distanz |
| 100 | −40.00 | sehr weit |
Grosse Referenztabelle Summierung identischer Quellen
| Anzahl N | Addition in dB | Multiplikativer Effekt |
|---|---|---|
| 1 | 0.00 | 1 |
| 2 | 3.01 | 2 |
| 3 | 4.77 | 3 |
| 4 | 6.02 | 4 |
| 5 | 6.99 | 5 |
| 10 | 10.00 | 10 |
| 20 | 13.01 | 20 |
| 50 | 16.99 | 50 |
Kalibrierung und praktische Genauigkeit
Browser-Mikrofone sind nicht kalibrierte Messmikrofone. Absolute Werte können abweichen. Nutzen Sie das Tool für relative Vergleiche und Trends. Für rechtssichere Messungen holen Sie ein kalibriertes Messmikrofon oder Messtechnikdienstleister hinzu. Wenn Sie ein Referenzgerät haben, führen Sie einen einfachen Offset-Abgleich durch und notieren Sie die Korrektur.
Tipps zur Messvorbereitung
Stellen Sie sicher dass das Mikrofon frei steht und nicht gegen Körper, Geräte oder Möbel zeigt. Messen Sie mehrere Male und mitteln Sie. Schalten Sie nicht benötigte Lärmquellen aus. Dokumentieren Sie Umgebungsbedingungen. Verwenden Sie Kopfhörer um Störgeräusche zu identifizieren.
👉 Keine Werte: prüfen Sie Mikrofonberechtigung im Browser. Extreme Schwankungen: prüfen Sie ob das Mikrofon berührt wird oder Störsignale in der Nähe sind. Fehlen hoher Frequenzen: prüfen Sie Samplingrate und Hardware. Große Abweichung zu Referenz: führen Sie Offset-Kalibrierung durch.
Praxisworkflows
Workflow Schnellprüfung: Quelle identifizieren, Abstand messen, Anzahl angeben, Berechnen, Ergebnis notieren. Workflow Vergleich: dieselbe Hardware, gleiche Uhrzeit und Messart an verschiedenen Tagen. Workflow Dokumentation: Protokoll erstellen mit Pegel, Mittelwert, Spitze, Ort, Zeit, Hardware.
Bei rechtlichen Fragestellungen, Genehmigungsverfahren oder Lärmschutzgrenzwerten benötigen Sie zertifizierte Messungen. Dieses Tool hilft vorab zu entscheiden ob eine professionelle Messung sinnvoll ist.
Empfohlene Literatur
- Jürgen Peissig — Akustik und Messmethoden
- Wolfhard Lawrenz — Messtechnik für Ingenieure
- Fritz Hüttner — Grundlagen der Nachrichtentechnik
- Rainer Martin — Einführung in die digitale Signalverarbeitung
- Ulrich Brüggemann — Audiosignalverarbeitung praktisch
- Bernhard Grill — Digitale Filter und Anwendungen
- Thomas Görne — Praxis der Audio-Messtechnik
Experte für Tragwerksplanung, 3D-Modellierung und angewandte Mathematik. Wolfgang entwickelt präzise Werkzeuge für Bauingenieure und anspruchsvolle Heimwerker.
