Dezibel sind das Standardwerkzeug für das Beschreiben von Verhältnissen in der Elektronik und Nachrichtentechnik. Ein Dezibel ist eine logarithmische Einheit die Pegelunterschiede kompakt ausdrückt. Dieser Text erklärt sachlich und praxisnah wie Dezibel in lineare Verhältnisse, in Volt und in Watt umgerechnet werden. Der Schwerpunkt liegt auf direkt anwendbaren Formeln, praxisorientierten Beispielen und großen Referenztabellen die Sie schnell in Messungen und beim Schaltungsdesign unterstützen.
Dezibel steht für ein Verhältnis von Leistungen oder Spannungen auf einer logarithmischen Skala. Für Leistung gilt die Regel: dB gleich 10 mal dekadischer Logarithmus des Verhältnisses von zwei Leistungen. Für Spannung gilt die Regel: dB gleich 20 mal dekadischer Logarithmus des Verhältnisses von zwei Spannungen. Logarithmische Darstellung macht große Spannweiten handhabbar und eignet sich besonders für Ketten mit Verstärkern und Dämpfungen.

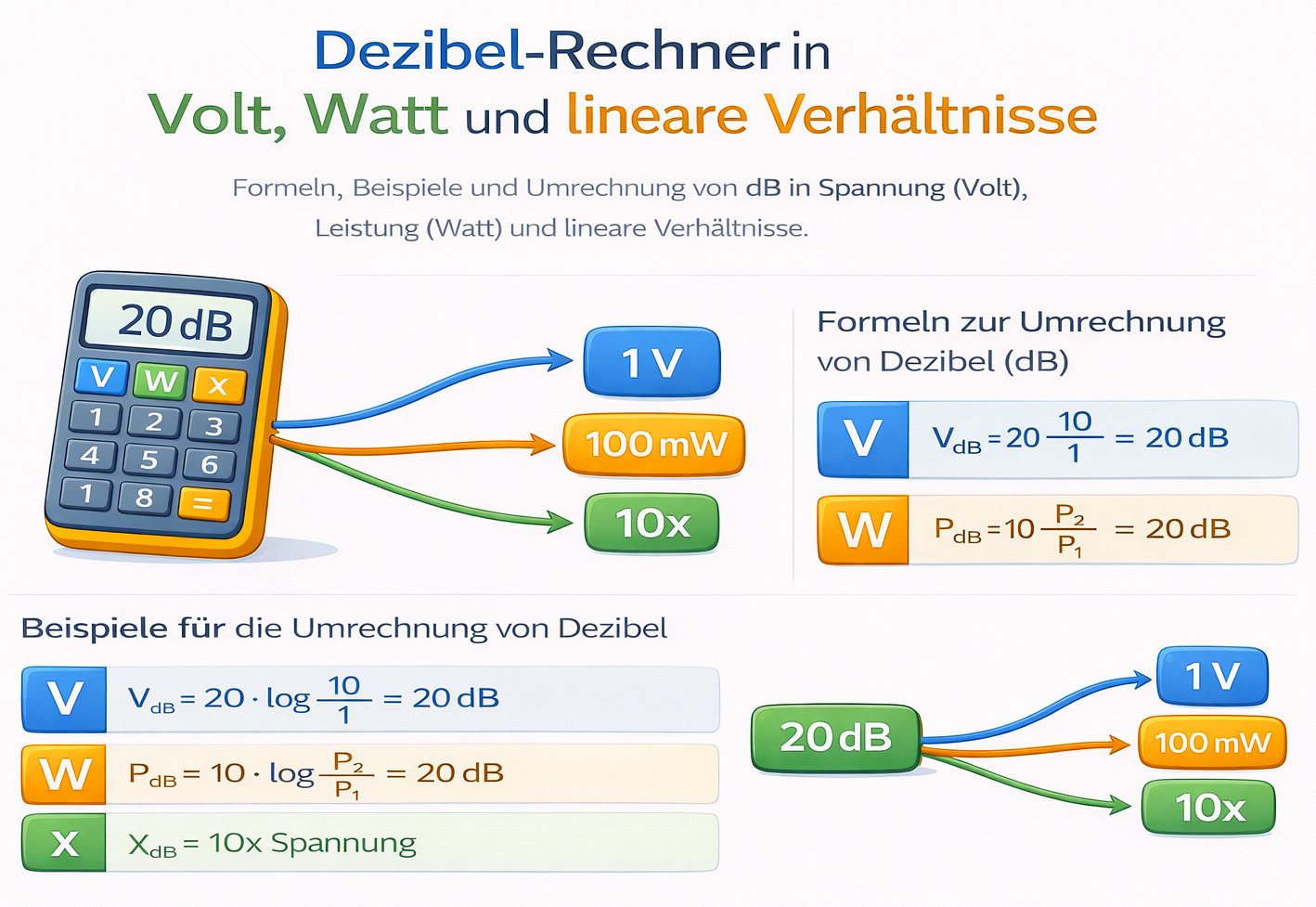

Wesentliche Formeln
| Größe | Formel | Erklärung |
|---|---|---|
| Leistungspegel in Dezibel | dB = 10 · log10 P2 / P1 | P2 und P1 sind Leistungen |
| Spannungspegel in Dezibel | dB = 20 · log10 V2 / V1 | V2 und V1 sind Effektivwerte der Spannung |
| Verhältnis aus dB für Leistung | Verhältnis P2/P1 = 10^(dB / 10) | direkte Umkehr der Leistungsformel |
| Verhältnis aus dB für Spannung | Verhältnis V2/V1 = 10^(dB / 20) | direkte Umkehr der Spannungsformel |
| dBm in Watt | P in Watt = 10^((dBm − 30) / 10) | dBm ist Dezibel bezogen auf 1 Milliwatt |
| Watt in dBm | dBm = 10 · log10 P in Watt + 30 | P in Watt ist der absolute Leistungswert |
| dBm in Spannungswert | V rms in Volt = Wurzel aus P in Watt mal R | P in Watt meist aus dBm berechnet, R ist Impedanz |
| Direkte Formel dBm zu Mikrovolt | V in µV = 1e6 · sqrt(R · 10^((dBm − 30) / 10)) | R in Ohm |
Tipps zur richtigen Anwendung
Bei Umrechnungen beachten Sie immer die Bezugsgrößen. dBm ist immer bezogen auf 1 Milliwatt. Wenn Sie Pegel in dB angeben ohne Bezugsgröße dann ist die Angabe unvollständig. Bei Spannungsangaben prüfen Sie die verwendete Impedanz. Viele Messgeräte und Systeme arbeiten mit 50 Ohm. Für Audio sind 600 Ohm oder 10 kOhm gebräuchlich. Verwenden Sie die gleiche Bezugsimpedanz in Rechnung und Messung um falsche Ergebnisse zu vermeiden.
Grosse Referenztabelle dB zu Verhältnis und Spannung
| dB | Leistungsverhältnis | Spannungsverhältnis |
|---|---|---|
| −20 | 0,01 | 0,1 |
| −10 | 0,1 | 0,3162 |
| −6 | 0,25 | 0,5 |
| −3 | 0,5 | 0,7071 |
| 0 | 1 | 1 |
| 3 | 2 | 1,4142 |
| 6 | 4 | 2 |
| 10 | 10 | 3,1623 |
| 20 | 100 | 10 |
| 30 | 1000 | 31,6228 |
Typische dBm Referenzen in 50 Ohm
| dBm | Leistung in Watt | V rms in Volt | V in µV |
|---|---|---|---|
| 0 | 0,001 | 0,22361 | 223610 |
| −10 | 0,0001 | 0,07071 | 70710,7 |
| −30 | 0,000001 | 0,00707 | 7070,68 |
| 10 | 0,01 | 0,70711 | 707110 |
| 20 | 0,1 | 2,23607 | 2236070 |
Genaue Rechenbeispiele mit Schritten
Beispiel 1: 3 dB in lineares Verhältnis und in Spannung
Gegeben Pegel 3 dB. Gesucht Leistungsverhältnis und Spannungsverhältnis. Schritt 1 Berechnung des Leistungsverhältnisses: Verhältnis P2 zu P1 gleich 10 hoch dB geteilt durch 10. Das ergibt 10 hoch 0,3 gleich 1,9952623149. Schritt 2 Berechnung des Spannungsverhältnisses: Verhältnis V2 zu V1 gleich 10 hoch dB geteilt durch 20. Das ergibt 10 hoch 0,15 gleich 1,4125375446. Ergebnis Rundwert für Leistungsverhältnis ungefähr 1,995 das entspricht nahe 2. Spannungsverhältnis ungefähr 1,413.
Beispiel 2: −10 dBm in Volt bei 50 Ohm
Gegeben Pegel −10 dBm und Impedanz 50 Ohm. Schritt 1 Umrechnung dBm in Watt: P in Watt gleich 10 hoch dBm minus 30 geteilt durch 10. Einsetzen ergibt 10 hoch minus 4 gleich 0,0001 Watt. Schritt 2 Berechnung der Effektivspannung: V rms gleich Wurzel aus P mal R. Einsetzen ergibt Wurzel aus 0,0001 mal 50 gleich Wurzel aus 0,005 gleich 0,0707106781 Volt. Schritt 3 Umrechnung in Mikrovolt: 0,0707106781 Volt mal 1 Million gleich 70710,6781 µV. Ergebnis Rundwert 70,71 Millivolt oder 70710,7 µV.
Praxisfälle und Fehlquellen
Beim Vergleich von Pegeln über Kabel und Komponenten achten Sie auf folgende Punkte. Reflexionen und Anpassfehler verändern effektive Spannungen. Messgeräte können unterschiedliche Bezugsimpedanzen verwenden. Wenn Sie dBm als Bezugsgröße verwenden prüfen Sie ob die Messkette auf 50 Ohm oder auf 75 Ohm ausgelegt ist. Bei Wechsel zwischen Leistung und Spannung prüfen Sie die korrekte Verwendung des Effektivwerts. Für Wechselstromsignale verwenden Sie den Effektivwert und nicht den Spitzenwert. Messen Sie an definierten Punkten und dokumentieren Sie Bezugsgrößen um Missverständnisse zu vermeiden.
👉 Dezibel sind ein unverzichtbares Werkzeug für Ingenieure. Mit wenigen Formeln lassen sich Pegel zwischen dB, Volt, Watt und linearen Verhältnissen präzise umrechnen. Nutzen Sie die Tabellen als schnelle Referenz. In der Praxis sind Konsistenz bei Bezugsgrößen und sorgfältige Dokumentation entscheidend. Für schnellen Einsatz verwenden Sie diesen Dezibel Rechner in Volt, Watt und lineare Verhältnisse um Messwerte sofort vergleichbar zu machen.
Hilfreiche Referenztabellen zum Ausdrucken
| dB | Multiplikator Leistung | Multiplikator Spannung | Kurzer Kommentar |
|---|---|---|---|
| −40 | 0,0001 | 0,01 | starke Dämpfung |
| −30 | 0,001 | 0,0316 | kleines Signal |
| −20 | 0,01 | 0,1 | deutliche Abschwächung |
| −3 | 0,5 | 0,7071 | halbe Leistung |
| 0 | 1 | 1 | kein Pegelunterschied |
| 3 | 2 | 1,4142 | nahe Verdopplung der Leistung |
| 10 | 10 | 3,1623 | deutliche Verstärkung |
| 20 | 100 | 10 | sehr starke Verstärkung |
