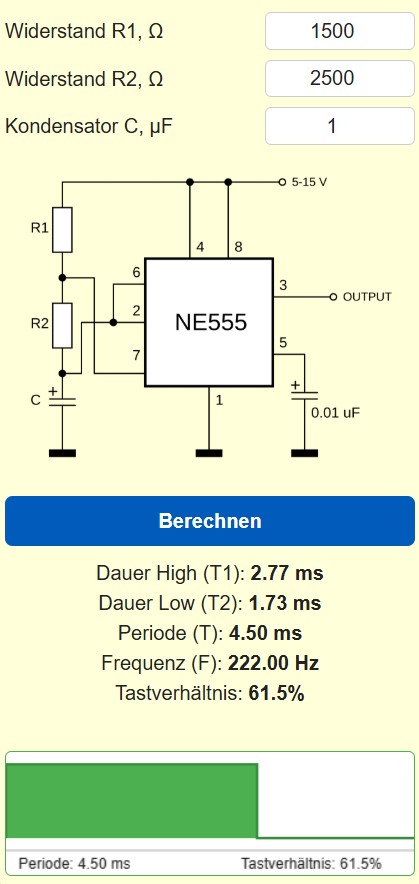

Geben Sie Werte ein und klicken Sie auf "Berechnen".
Der Rechner für Timer-555-Parameter und Berechnung liefert schnelle Ergebnisse für Perioden, Tastverhältnisse und Bauteilwerte. Dieser Text erklärt sachlich und praxisorientiert wie die Werte zustande kommen und wie man sie sicher anwendet.
👉 Der 555 ist ein universeller Taktgeber und Kondensatorläufer. Er erzeugt Rechtecksignale die zur Ansteuerung von LEDs, Motoren, Messschaltungen oder als Zeitbasis dienen. Ein Rechner reduziert Fehler bei der Auswahl von Widerständen und Kondensatoren. Wer Werte von Hand rechnet macht oft Rundungsfehler oder unterschätzt die Belastung von Bauteilen. Ein zuverlässiges Werkzeug spart Zeit und schützt Bauteile.
Welche Größen berechnet der Rechner für Timer-555-Parameter und Berechnung
Der Rechner ermittelt Dauer des High-Zustands T1, Dauer des Low-Zustands T2, Periode T, Frequenz F und das Tastverhältnis. Ausgangswerte basieren auf R1, R2 und C. Diese Parameter sind direkt am Schaltbild ablesbar und dienen der Dimensionierung von Widerständen und der Auswahl eines passenden Kondensators.
Kurzformeln und Bedeutung
| Größe | Formel | Einheit |
|---|---|---|
| Dauer High T1 | T1 = 0.693 × (R1 + R2) × C | Sekunden |
| Dauer Low T2 | T2 = 0.693 × R2 × C | Sekunden |
| Periode T | T = T1 + T2 | Sekunden |
| Frequenz F | F = 1 / T | Hertz |
| Tastverhältnis | Duty = T1 / T × 100 | Prozent |
Wichtige Hinweise zur Praxis
Widerstände sollten realistische Toleranzen aufweisen. Kondensatoren zeigen bei kleinen Kapazitäten große Toleranzschwankungen. Bei Keramikkondensatoren verändern Temperatur und Spannung den Wert deutlich. Elektolytkondensatoren haben bessere Stabilität für größere Zeiten. Hohe Widerstandswerte führen zu geringem Ruhestrom aber höheren Störempfindlichkeiten. Niedrige Werte belasten die Schaltung und erhöhen Verlustleistung. Balance zwischen Präzision und Verlust ist entscheidend.
Ausführliche Tabellen zur Auswahl von Bauteilen
| Kondensatortyp | Typische Toleranz | Empfohlenes Einsatzfeld |
|---|---|---|
| Keramik | 5 bis 20 Prozent | Kurze Zeitkonstanten, kompakte Bauform |
| Elektrolyt | 10 bis 20 Prozent | Lange Zeiten, hohe Kapazität |
| Tantal | 5 bis 10 Prozent | Stabile Werte bei mittleren Kapazitäten |
| Film | 1 bis 5 Prozent | Hohe Präzision und Stabilität |
| R1 Empfehlung | R2 Empfehlung | Bemerkung |
|---|---|---|
| 1 kΩ bis 100 kΩ | 1 kΩ bis 1 MΩ | R1 klein reduziert Empfindlichkeit gegen Störungen |
| unter 10 kΩ | unter 100 kΩ | für stabile, kurzperiodige Signale |
| über 100 kΩ | über 500 kΩ | nur bei sehr niedrigem Ruhestrom und stabiler Umgebung |
Praxisbeispiele mit vollständigen Rechenschritten
Beispiel 1 Dauer und Frequenz für 1 kΩ, 2 kΩ, 1 µF
Gegeben sind R1 gleich 1000 Ohm, R2 gleich 2000 Ohm und C gleich 1 Mikrofarad. Zuerst wird C in Farad umgerechnet. 1 Mikrofarad entspricht 1e-6 Farad. Nun T1 berechnen. T1 gleich 0.693 mal R1 plus R2 mal C. R1 plus R2 ergibt 3000 Ohm. 0.693 mal 3000 ergibt 2079. Multipliziert mit 1e-6 ergibt 0.002079 Sekunden. In Millisekunden sind das 2.079 ms. T2 berechnet sich als 0.693 mal R2 mal C. 0.693 mal 2000 ergibt 1386. Multipliziert mit 1e-6 ergibt 0.001386 Sekunden also 1.386 ms. Periode T ist T1 plus T2 also 0.003465 Sekunden oder 3.465 ms. Frequenz F ist Kehrwert von T. 1 geteilt durch 0.003465 ergibt etwa 288.6 Hertz. Tastverhältnis Duty gleich T1 geteilt durch T mal 100 ergibt 60 Prozent. Diese Werte zeigen wann die Schaltung einen stabilen Taktausgang liefert und welche Bauteile zu verwenden sind.
Beispiel 2 Multiplikation der Periode bei größeren Kondensatoren
Für eine lange Zeit soll R1 10 kΩ betragen, R2 100 kΩ und C 47 Mikrofarad. C in Farad ist 47e-6. T1 gleich 0.693 mal 110000 mal 47e-6 ergibt 0.693 mal 110000 mal 47e-6. Rechnet man zuerst 110000 mal 47e-6 ergibt 5.17. Multipliziert mit 0.693 ergibt 3.58 Sekunden. T2 gleich 0.693 mal 100000 mal 47e-6 ergibt 3.26 Sekunden. Periode T ist 6.84 Sekunden. Frequenz ist 0.146 Hertz. Tastverhältnis ist etwa 52 Prozent. Bei solchen Zeiten ist die Auswahl eines Elektrolytkondensators sinnvoll und es ist auf Leckströme und Temperaturstabilität zu achten.
Fehlerquellen und wie man sie vermeidet
Messabweichungen entstehen durch Toleranzen und Leckströme. Verwenden Sie präzisere Bauteile wenn genaue Zeiten nötig sind. Achten Sie auf die Versorgungsspannung. Bei niedrigen Spannungen verändert sich das Schaltverhalten des 555. Den CMOS Typ nutzen wenn niedriger Verbrauch wichtig ist. Bei langen Zeiten sind Kondensatoren mit geringem Leckstrom vorzuziehen. Rauschen in der Versorgung zeigt sich als Jitter. Ein Kondensator an der Versorgung stabilisiert das Verhalten.
- Statt sehr hoher Widerstände wählen Sie moderat hohe Werte um Störeinflüsse zu reduzieren
- Verwenden Sie bei langen Zeiten Elektrolyt oder Folienkondensatoren für bessere Stabilität
- Bei Bedarf nutzen Sie einen Komparator um präzisere Schaltschwellen zu erreichen
Praxischeckliste vor dem Einsatz
| Prüfpunkt | Warum wichtig | Erwartung |
|---|---|---|
| Bauteiltoleranzen | Bestimmt Genauigkeit der Zeit | Toleranz dokumentieren und berücksichtigen |
| Temperatur | Kondensatorwerte ändern sich mit Temperatur | Bei kritischen Zeiten Temperaturdaten prüfen |
| Versorgungsspannung | Beeinflusst Schaltschwellen und Stromaufnahme | Stabile Spannungsquelle verwenden |
| Leckströme | Verzerren lange Zeitkonstanten | Kondensatoren mit geringem Leck wählen |
Fortgeschrittene Anwendungen und Anpassungen
Der 555 lässt sich als Monoflop, Astabil und als PWM Quelle einsetzen. Durch Änderung von R1 R2 und C lassen sich Pulsbreitengeneratoren für Motorsteuerungen oder Taktgeber für Mikrocontroller realisieren. Wer präzisere Frequenzen braucht ergänzt die Schaltung mit einem Quarz oder verwendet Schaltungsvarianten mit Operationsverstärker Komparator. Bei hohen Anforderungen an Temperaturstabilität empfiehlt sich eine Kalibrierung gegen einen Referenzoszillator.
Fazit
Der Rechner für Timer-555-Parameter und Berechnung bringt Klarheit in Designentscheidungen und reduziert Fehler. Mit den bereitgestellten Formeln Tabellen und Rechenschritten können Sie schnell robuste Schaltungen entwerfen und die passenden Bauteile wählen. Nutzen Sie die Beispiele als Vorlage und prüfen Sie die Bauteile in der realen Schaltung bevor Sie in Produktion gehen.
