Der hilft dabei, winzige Bauteilmarkierungen schnell zu entschlüsseln und reale elektrische Werte zu bestimmen. Wer regelmäßig mit Reparaturen, Eigenbau oder PC-Hardware arbeitet, kennt das Problem: kleine SMD-Bauteile tragen kryptische Zahlenfolgen oder Kurzzeichen. Ohne Hilfsmittel kostet das Interpretieren Zeit und führt leicht zu Fehlern. Genau hier setzt ein Rechner an, der Codes analysiert, Werte kombiniert und Serien- oder Parallelschaltungen korrekt auswertet. Dieser Leitfaden zeigt nicht nur die Grundlagen, sondern auch typische Praxisfälle aus Werkstatt und Elektroniklabor.
Warum ein SMD-Code-Rechner im Alltag unverzichtbar ist
Moderne Leiterplatten sind extrem kompakt. Widerstände und Kondensatoren besitzen kaum sichtbare Kennzeichnungen. Besonders bei Reparaturen von Netzteilen, Grafikkarten oder Notebook-Mainboards fehlen oft vollständige Schaltpläne. Ein Rechner erleichtert die Analyse erheblich. Nach Eingabe der Markierung wird der elektrische Wert automatisch interpretiert und bei Bedarf mit weiteren Komponenten kombiniert.
✍ Typische Anwendungen sind Austausch defekter Bauteile, Rekonstruktion unbekannter Schaltungen, schnelle Plausibilitätsprüfung im Prototyping und die Ausbildung von Einsteigern. Ein weiterer Vorteil besteht darin, dass unterschiedliche Codestandards in einer Oberfläche zusammengeführt werden. Dadurch sinkt die Fehlerquote bei der Identifikation erheblich.

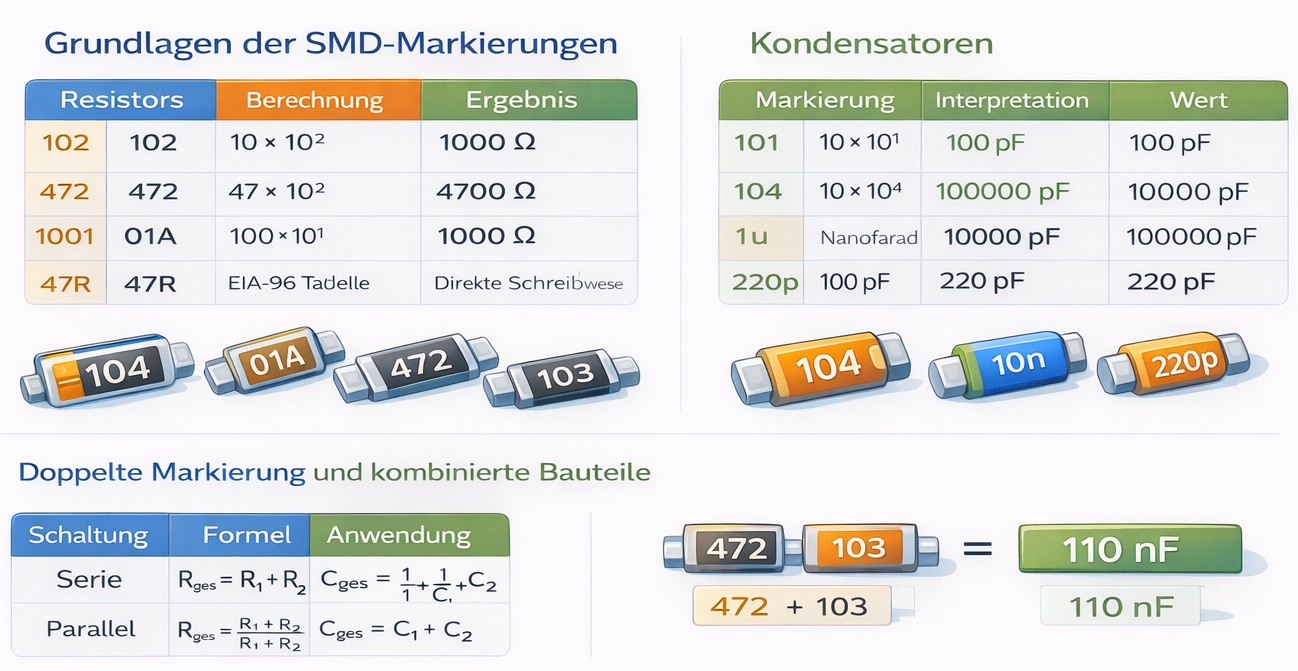

Grundlagen der SMD-Markierungen bei Widerständen
Widerstände nutzen meist numerische Codes mit drei oder vier Stellen. Bei der dreistelligen Variante geben die ersten beiden Ziffern den Grundwert an, die letzte Ziffer steht für die Anzahl der Nullen. Beispiel: 104 bedeutet 10 gefolgt von vier Nullen. Das entspricht 100000 Ohm. Vierstellige Codes funktionieren ähnlich, nur mit höherer Auflösung für präzisere Serien.
Zusätzlich existiert die EIA-96 Codierung mit zwei Ziffern und einem Buchstaben. Diese wird bei präzisen Dünnschichtwiderständen eingesetzt. Der Rechner übersetzt diese Kombination automatisch in reale Widerstandswerte.
| Code | Berechnung | Ergebnis | Kommentar |
|---|---|---|---|
| 102 | 10 × 10² | 1000 Ω | Standardcode |
| 472 | 47 × 10² | 4700 Ω | Häufig in Netzteilen |
| 1001 | 100 × 10¹ | 1000 Ω | Vierstelliger Code |
| 01A | EIA-96 Tabelle | 100 Ω | Präzisionswiderstand |
| 47R | Direkte Schreibweise | 47 Ω | R als Dezimalpunkt |
Markierungen bei SMD-Kondensatoren verstehen
Kondensatoren nutzen häufig dreistellige Codes in Pikofarad. Ein Beispiel ist 104. Hier entspricht der Wert 10 multipliziert mit 10 hoch vier Pikofarad. Zusätzlich existieren Kurzformen wie 10n oder 0.1u. Der Rechner wandelt alle Varianten intern in Pikofarad um und stellt das Ergebnis in nF oder µF dar.
| Markierung | Interpretation | Wert pF | Typischer Einsatz |
|---|---|---|---|
| 101 | 10 × 10¹ | 100 pF | HF Filter |
| 104 | 10 × 10⁴ | 100000 pF | 100 nF Standard |
| 10n | 10 Nanofarad | 10000 pF | Entkopplung |
| 1u | 1 Mikrofarad | 1000000 pF | Pufferung |
| 220p | 220 Pikofarad | 220 pF | HF Schaltung |
Doppelte Markierung und kombinierte Bauteile in der Praxis

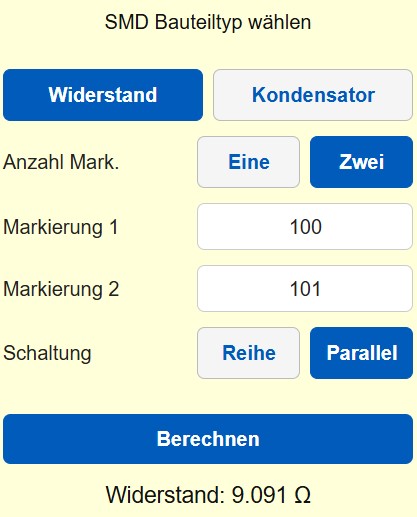

Auf vielen PC-Mainboards oder Grafikkarten finden sich doppelte SMD-Elemente. Zwei Widerstände oder Kondensatoren sind direkt nebeneinander platziert und besitzen getrennte Codes. Der Rechner kann beide Werte interpretieren und anschließend als Serien- oder Parallelschaltung berechnen.
📐 Beispiele aus der Praxis sind Spannungsfeedback-Netzwerke, Strommesspfade und Filterketten in VRM-Reglern. In Serie addieren sich Widerstände direkt. Bei Parallelschaltung gilt eine andere Formel. Kondensatoren verhalten sich spiegelbildlich zum Widerstandskonzept.
| Schaltung | Widerstand Formel | Kondensator Formel | Anwendung |
|---|---|---|---|
| Serie | Rges = R1 + R2 | Cges = 1 ÷ 1 C1 + 1 ÷ 1 C2 | Spannungsteiler |
| Parallel | Rges = R1 × R2 ÷ R1 + R2 | Cges = C1 + C2 | Filter, Pufferung |
Formeln und Rechenlogik im Rechner
Der Rechner nutzt einfache mathematische Modelle. Zuerst wird jede Markierung analysiert und in einen Basiswert umgerechnet. Danach folgt je nach Schaltungsart die Kombination. Wichtig ist die korrekte Einheitentransformation. Widerstände werden in Ohm berechnet. Kondensatoren intern in Pikofarad.
Formel Serie Widerstände: Rges = R1 + R2
Formel Parallel Widerstände: Rges = R1 × R2 ÷ R1 + R2
Formel Serie Kondensatoren: Cges = 1 ÷ 1 C1 + 1 ÷ 1 C2
Formel Parallel Kondensatoren: Cges = C1 + C2
Praxisbeispiele mit vollständiger Berechnung
Beispiel 1 Widerstände: Zwei Codes 472 und 103 in Serie. 472 entspricht 4700 Ω. 103 entspricht 10000 Ω. Ergebnis 14700 Ω. Der Rechner zeigt automatisch 14.7 kΩ.
Beispiel 2 Kondensatoren: 104 und 10n parallel. 104 ergibt 100 nF. 10n entspricht 10 nF. Parallel addiert ergibt 110 nF Gesamtwert. Intern rechnet der Rechner mit 100000 pF plus 10000 pF.
Typische Fehler bei der Interpretation von SMD Codes
Ein häufiger Fehler besteht darin, vierstellige Codes als dreistellige zu lesen. Ebenso werden R oder n oft falsch interpretiert. Manche Bauteile besitzen keine Markierung und müssen über Schaltplan oder Messung identifiziert werden. Der Rechner ersetzt keine Messung, beschleunigt jedoch die Analyse erheblich.
📊 Ein SMD-Code-Rechner für Widerstände und Kondensatoren spart Zeit, reduziert Fehlinterpretationen und hilft besonders bei Reparaturen moderner Elektronik. Wer regelmäßig mit SMD-Technik arbeitet, profitiert von automatischer Codeanalyse, Kombination mehrerer Bauteile und klarer Ausgabe. Besonders bei doppelten Markierungen und gemischten Codestandards entsteht ein deutlicher Vorteil gegenüber manueller Berechnung.
