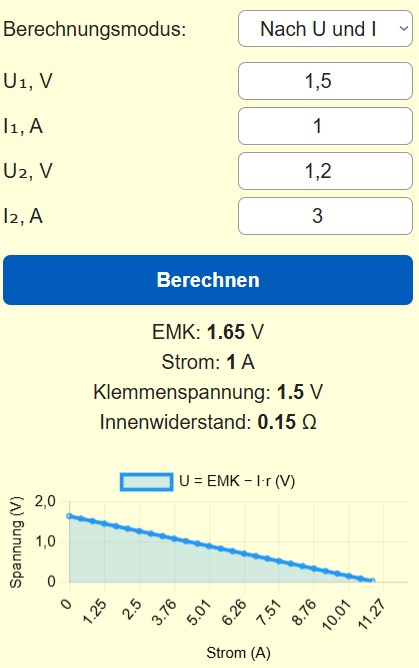

Der Rechner für elektromotorische Kraft und Innenwiderstand hilft dabei, reale Spannungsquellen zu analysieren und Messwerte schnell in aussagekräftige elektrische Parameter umzuwandeln. Wer mit Batterien, Netzteilen oder Funkmodulen arbeitet, kennt das Problem: Die gemessene Spannung ändert sich unter Last. Genau hier setzt die Berechnung von EMK und Innenwiderstand an. Ich nutze solche Werkzeuge täglich beim Testen von Akkus, beim Aufbau von Prototypen und bei der Fehlersuche in Geräten. Das Ziel ist nicht Theorie um der Theorie willen, sondern ein solides Verständnis, wie sich reale Quellen im Betrieb verhalten.
⚡ Eine ideale Spannungsquelle existiert nur im Lehrbuch. In der Praxis besitzt jede Energiequelle einen internen Widerstand. Dieser sorgt dafür, dass die Klemmenspannung mit steigendem Strom sinkt. Wer Funkgeräte entwickelt oder Messschaltungen aufbaut, muss wissen, wie stark dieser Effekt ist. Sonst arbeitet ein Modul instabil oder ein Verstärker rauscht stärker als erwartet. Der Rechner unterstützt bei schnellen Abschätzungen und zeigt Zusammenhänge zwischen Strom, Spannung und EMK anschaulich.
Typische Einsatzbereiche sind Batterietests, Netzteilanalyse, Untersuchung von Solarzellen, Entwicklung von Embedded Systemen und Simulation einfacher Stromversorgungen. Auch im Unterricht oder in der Ausbildung hilft ein klar strukturierter Rechner dabei, die linearen Kennlinien einer Quelle zu verstehen.

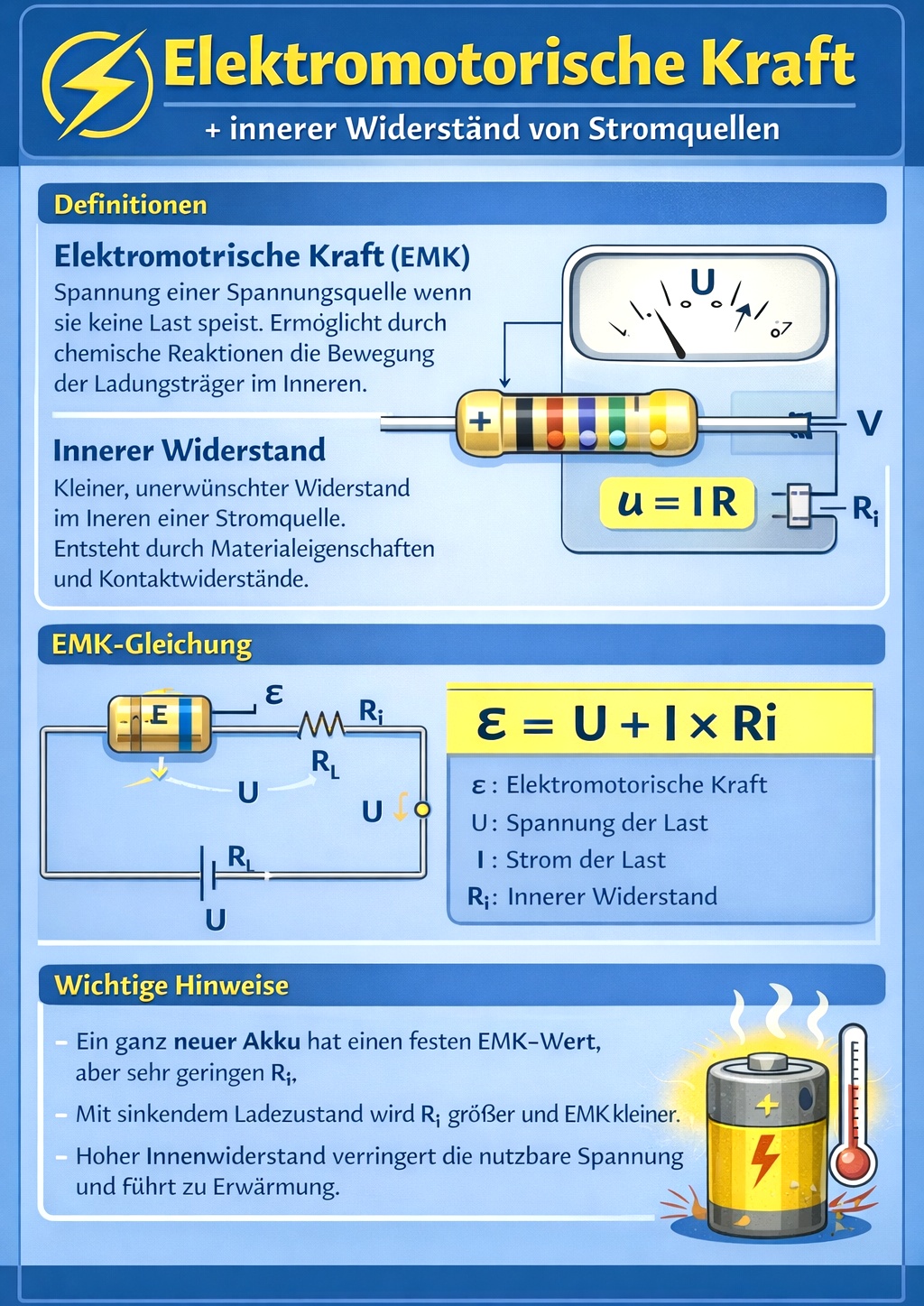

Grundlagen: EMK und Innenwiderstand einer realen Quelle
Die elektromotorische Kraft beschreibt die Leerlaufspannung einer Quelle. Sie stellt den maximal verfügbaren Spannungswert dar. Der Innenwiderstand beschreibt dagegen Verluste im Inneren der Quelle. Diese Verluste entstehen durch Materialeigenschaften, chemische Prozesse oder konstruktive Grenzen. Je höher der Innenwiderstand, desto stärker bricht die Spannung unter Last ein.
Die Beziehung zwischen Spannung und Strom lässt sich mit einer einfachen linearen Gleichung beschreiben. Klemmenspannung U gleich EMK minus Strom multipliziert mit Innenwiderstand. Dieses Modell eignet sich hervorragend für viele praktische Anwendungen. Besonders bei Batterien oder einfachen Netzteilen liefert es erstaunlich präzise Ergebnisse.
Welche Formeln im Rechner verwendet werden
Im Rechner für EMK und Innenwiderstand kommen mehrere Berechnungswege zum Einsatz. Je nach verfügbarer Messgröße lässt sich die Quelle unterschiedlich analysieren.
- Bestimmung des Innenwiderstands aus zwei Messpunkten: r gleich Differenz der Spannungen geteilt durch Differenz der Ströme
- Berechnung der elektromotorischen Kraft: EMK gleich gemessene Spannung plus Strom multipliziert mit Innenwiderstand
- Strom aus EMK und Widerständen: I gleich EMK geteilt durch Summe aus Lastwiderstand und Innenwiderstand
- Klemmenspannung unter Last: U gleich EMK minus Strom mal Innenwiderstand
Diese Gleichungen sind bewusst einfach gehalten. Sie basieren auf dem linearen Ersatzschaltbild einer realen Quelle. In vielen praktischen Fällen reichen sie vollkommen aus, um Messwerte zu interpretieren oder Komponenten zu dimensionieren.
Praxisbeispiel 1 – Innenwiderstand aus zwei Messpunkten
Gegeben sind zwei Messungen. Erste Messung: Spannung 1,5 Volt bei Strom 0,1 Ampere. Zweite Messung: Spannung 1,2 Volt bei Strom 0,3 Ampere. Zuerst wird der Innenwiderstand bestimmt. Differenz der Spannungen 0,3 Volt. Differenz der Ströme 0,2 Ampere. Innenwiderstand ergibt 1,5 Ohm. Danach wird die elektromotorische Kraft berechnet. EMK gleich 1,5 Volt plus 0,1 Ampere mal 1,5 Ohm. Ergebnis 1,65 Volt. Damit steht ein vollständiges Modell der Quelle zur Verfügung.
Praxisbeispiel 2 – Strom und Klemmenspannung aus EMK und Widerständen
Gegeben sind EMK 12 Volt, Innenwiderstand 1 Ohm und Lastwiderstand 5 Ohm. Gesamtwiderstand beträgt 6 Ohm. Strom ergibt 12 Volt geteilt durch 6 Ohm. Ergebnis 2 Ampere. Klemmenspannung ergibt 12 Volt minus 2 Ampere mal 1 Ohm. Ergebnis 10 Volt. Damit lässt sich schnell prüfen, ob eine Versorgung für ein Funkmodul ausreicht.
Referenztabelle – typische Innenwiderstände realer Spannungsquellen
| Quelle | Nennspannung | Typischer Innenwiderstand | Anmerkung |
|---|---|---|---|
| AA Alkaline Batterie | 1,5 V | 0,1 bis 0,3 Ω | steigt stark bei Entladung |
| Lithium Ionen Zelle | 3,7 V | 0,02 bis 0,08 Ω | abhängig von Kapazität |
| 9V Blockbatterie | 9 V | 1 bis 2 Ω | ungeeignet für hohe Ströme |
| Labor Netzteil | variabel | unter 0,05 Ω | geregelte Ausgangsstufe |
| Bleiakku klein | 12 V | 0,005 bis 0,02 Ω | stabil bei hohen Strömen |
Referenztabelle – typische Spannungsabfälle unter Last
| Innenwiderstand | Strom | Spannungsabfall | Praxisbewertung |
|---|---|---|---|
| 0,05 Ω | 2 A | 0,1 V | kaum relevant |
| 0,2 Ω | 1 A | 0,2 V | kleine Absenkung |
| 0,5 Ω | 2 A | 1 V | deutliche Verluste |
| 1 Ω | 3 A | 3 V | kritisch für Elektronik |
| 2 Ω | 0,5 A | 1 V | nur für kleine Lasten |
Referenztabelle – praktische Messstrategien
| Methode | Benötigte Messwerte | Vorteil | Typische Anwendung |
|---|---|---|---|
| Zwei Punkt Methode | zwei Spannungen und Ströme | sehr präzise | Laboranalyse |
| Direkte Berechnung | EMK und Widerstände | schnell | Simulation |
| Strombasierte Methode | EMK und Strom | einfach | Feldmessung |
| Lastsprung Analyse | Spannungsänderung | dynamische Bewertung | Schaltnetzteile |
Tipps aus der Praxis eines Elektronikbloggers
Bei Messungen immer stabile Kontakte verwenden. Ein hoher Übergangswiderstand verfälscht die Ergebnisse stärker als man denkt. Messungen am besten mehrfach durchführen und Mittelwerte bilden. Bei Batterien sollte die Temperatur konstant bleiben, da der Innenwiderstand temperaturabhängig ist. Auch die Entladekurve spielt eine Rolle. Eine fast leere Batterie zeigt deutlich höhere Werte als eine neue Zelle.
👉 Beim Entwurf von Funkgeräten oder Sensorplattformen lohnt sich eine Reserve in der Versorgung. Ein scheinbar kleiner Innenwiderstand kann bei Impulsströmen zu starken Spannungseinbrüchen führen. Gerade Senderstufen oder Verstärker reagieren empfindlich darauf. Der Rechner hilft dabei, solche Szenarien vorab zu prüfen.
Fazit zum Rechner für elektromotorische Kraft und Innenwiderstand
Der Rechner für elektromotorische Kraft und Innenwiderstand ist ein praktisches Werkzeug für Entwickler, Bastler und Studierende. Er verbindet einfache Gleichungen mit realistischen Annahmen und macht elektrische Zusammenhänge sichtbar. Wer seine Spannungsquellen verstehen möchte, bekommt damit ein schnelles Analyseinstrument. Besonders bei Funkprojekten oder mobilen Geräten zeigt sich, wie wichtig die Berechnung der EMK und des Innenwiderstands ist. Mit klaren Formeln und nachvollziehbaren Beispielen lässt sich die Leistungsfähigkeit einer Quelle realistisch einschätzen und zuverlässig planen.
