Rechner für Mikrostreifen-Patchantenne

Dieser Rechner für Mikrostreifen-Patchantenne hilft Ihnen, die grundlegenden Abmessungen einer rechteckigen Patchantenne zuverlässig zu bestimmen. Ich schreibe hier aus der Praxis für Praktiker und erkläre Schritt für Schritt warum die Formeln so sind wie sie sind, welche Parameter wirklich zählen und wie Sie typische Fallstricke vermeiden. Keine Theorie ohne Nutzen, keine leeren Worthülsen.

Wozu eine Patchantenne und wann lohnt sich der Rechner

Patchantennen sind beliebt wegen ihrer flachen Bauweise, geringen Herstellungskosten und einfachen Integration in Funkgeräte und IoT Module. Der Rechner liefert die Basismaße, die für das Layout auf Leiterplatte nötig sind. Wenn Sie eine kompakte Antenne für WLAN, Bluetooth oder Funkübertragungen an 2,4 GHz oder 5 GHz entwerfen, sparen Sie mit einer präzisen Grundberechnung Zeit bei Prototypen und Messreihen. Richtig gerechnet ist die erste Iteration oft schon nahe an der gewünschten Resonanzfrequenz.

✍ Für gültige Ergebnisse braucht das Tool drei klare Angaben. Die Betriebsfrequenz in Megahertz, die Substratdicke in Millimetern und die relative Permittivität des Substrats. Mit diesen Größen ermittelt der Algorithmus die Patchbreite, die effektive Dielektrizitätszahl, die durch Randfelder verursachte Längenverlängerung und schließlich die resonante Patchlänge. Zusätzliche Einflüsse wie Leitverluste oder Kupferdicke sind sekundär und verbessern das Modell später.

Die verwendeten Formeln und kurze Herleitung

Die Berechnung folgt etablierten Formeln aus der Hochfrequenztechnik. Die Patchbreite W erhält man über die relation zwischen Lichtgeschwindigkeit und effektiver Dielektrizität. Die effektive Dielektrizitätszahl e_eff beschreibt wie stark das elektromagnetische Feld im Substrat gebunden ist. Die empirische Länge ΔL korrigiert die ideale Länge wegen Randfeldwirkungen. Die finale Patchlänge ergibt sich aus der freigewählten Resonanzbedingung. Ich gebe die Formeln klar an und erkläre die Bedeutung der Variablen.

Formeln im Rechner

W = c / (2 · f) · sqrt(2 / (er + 1))

e_eff = (er + 1) / 2 + (er – 1) / 2 · [1 / sqrt(1 + 12 · h / W)]

ΔL = 0.412 · h · ((e_eff + 0.3) · (W / h + 0.264)) / ((e_eff – 0.258) · (W / h + 0.8))

L = c / (2 · f · sqrt(e_eff)) – 2 · ΔL

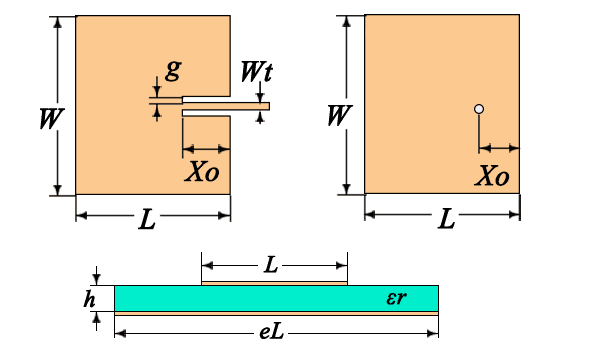

c steht für Lichtgeschwindigkeit in Metern pro Sekunde. f ist die Frequenz in Hertz. h ist die Substratdicke in Metern. er ist die relative Permittivität des Substrats. W und L sind Breite und Länge des metallischen Patch in Metern. ΔL ist die Länge, um die das Patch scheinbar durch Randfelder verlängert wird.

Praktische Beispiele mit Rechenweg

Ich zeige zwei kompakte Beispiele. Das erste ist eine typische IoT Anwendung bei 2400 MHz. Das zweite ein kompakter WLAN Entwurf bei 5000 MHz.

Beispiel 2400 MHz

Eingaben: Frequenz 2400 MHz, Substratdicke 1,6 mm, Permittivität 4,4. Umgerechnet ergibt das f gleich 2,4 · 10 hoch 9 Hertz und h gleich 0,0016 Meter. Die berechnete Breite W liegt nahe bei 38 Millimeter. Die effektive Permittivität e_eff beträgt rund 3,1. Die Randfeldverlängerung ΔL ist wenige Zehntel Millimeter. Die endgültige Patchlänge L landet nahe 29 Millimeter. Diese Werte sind Startpunkte für Layout und Feintuning durch Messung und Feinanpassung.

Beispiel 5000 MHz

Eingaben: Frequenz 5000 MHz, Substratdicke 1,6 mm, Permittivität 4,4. Höhere Frequenz reduziert W und L deutlich. Die berechnete Patchlänge liegt im Bereich um 13 bis 15 Millimeter. Das Verhältnis von W zu L ändert sich. Bei höheren Frequenzen wird die Fertigungsgenauigkeit wichtiger. Planen Sie Toleranzen und messen Sie Resonanzverschiebung nach Lötvorgängen.

Materialwahl und ihre Auswirkungen

Die Wahl des Substrats beeinflusst Antennenabmessungen und Bandbreite. Materialien mit hoher Permittivität reduzieren die Größe, verschlechtern aber meist die Bandbreite. Niedrige Verlusttangenten verbessern den Wirkungsgrad. FR4 ist kostengünstig und verbreitet. Für präzisere Anwendungen lohnt sich ein hochwertigeres Material mit definierter Dielektrizitätskonstante. Beachten Sie die Temperaturabhängigkeit der Permittivität bei wichtigen Anwendungen.

👉 Runden Sie Kanten nur, wenn Sie es beim Prototyping konstant tun. Lötstopplack und Kupferstärke beeinflussen die effektive Resonanz. Platzieren Sie Erdflächen symmetrisch und vermeiden Sie große leitfähige Flächen direkt neben dem Patch. Halten Sie Übergangsbereiche zu Steckern und Filtern kurz. Wenn Sie Feedstrukturen wie Mikrostreifen oder Koaxialfütterung verwenden, testen Sie mehrere Fütterungspositionen um die Eingangsimpedanz zu optimieren.

Messung und Feinabstimmung

Ein Vektor Netzwerkanalysator ist das richtige Werkzeug um Resonanzfrequenz, Bandbreite und Eingangsimpedanz zu verifizieren. Wenn die gemessene Resonanz zu tief liegt verkürzen Sie die Patchlänge L um wenige Zehntel Millimeter. Liegt die Resonanz zu hoch verlängern Sie L. Kleine Änderungen haben oft spürbare Effekte. Prüfen Sie auch die Wirkungsgradänderung nach Montage am Gehäuse. Messungen auf freier Fläche liefern die besten Vergleichswerte.

Typische Anwendungsfehler und wie Sie sie vermeiden

Ein häufiger Fehler ist die Vernachlässigung von Verlusten im Substrat. Ein weiterer ist das Ignorieren von Herstellungs- und Löt-Toleranzen bei SMD Bauteilen in der Nähe der Antenne. Antennen brauchen Raum. Zu viele Metallteile in der Nähe verschlechtern die Leistung. Verifizieren Sie das Design immer auf realer Hardware. Simulationen helfen, ersetzen aber keine Messung.

✍ W ist die gerundete Patchbreite. e_eff ist die effektive Dielektrizitätszahl die das Feld zwischen Luft und Substrat beschreibt. ΔL ist eine empirische Korrektur. L ist die physikalisch fertige Patchlänge die bei Ihnen aufs PCB kommt. Rechnen Sie intern mit SI Einheiten um Fehler zu vermeiden.

Große Nachschlagetabelle Materialien

Material	εr	tan δ	Typische Dicke mm	Typische Anwendungen
FR4	4,2 bis 4,8	0,02 bis 0,03	0,8 bis 3,2	Prototypen, Consumer Elektronik
Rogers 4350B	3,48	0,0037	0,254 bis 3,2	Hochfrequenz Anwendungen, Basisstationen
Rogers RO4003C	3,55	0,0027	0,254 bis 3,2	WLAN Antennen, HF Module
PTFE Verbund	2,0 bis 2,6	0,0004 bis 0,001	0,5 bis 2,0	Hochpräzise Antennen, Satellitentechnik
Gehäusematerial Aluminium	nicht anwendbar	nicht anwendbar	n.a.	Abschirmung, beeinflusst Antennenparameter

Beispielrechnungen als Nachschlag

Frequenz MHz	h mm	εr	Berechnetes W mm	Berechnetes L mm
2400	1,6	4,4	38,0	29,0
5000	1,6	4,4	18,0	14,2
868	1,6	4,4	105,0	80,0
915	1,6	4,4	99,0	75,0

Checkliste vor dem Fertigungsauftrag

• Material wählen und tatsächliche εr des Lieferanten prüfen
• Kupferdicke und Lötstopp definieren
• Toleranzen für Fräs- und Belichtungsprozess einplanen
• Design für Messadapter und Kalibrierung vorbereiten

Der Rechner für Mikrostreifen-Patchantenne liefert zuverlässig die Basismaße für prototypische Antennen. Er beschleunigt den Entwicklungszyklus und reduziert unnötige Iterationen. Beachten Sie Materialwahl und Fertigungsdetails. Messen Sie früh und oft. Wenn Sie tiefer einsteigen wollen, lesen Sie eines der empfohlenen Fachbücher am Ende dieses Textes und kombinieren Sie Rechnung mit Simulation und Messung.
