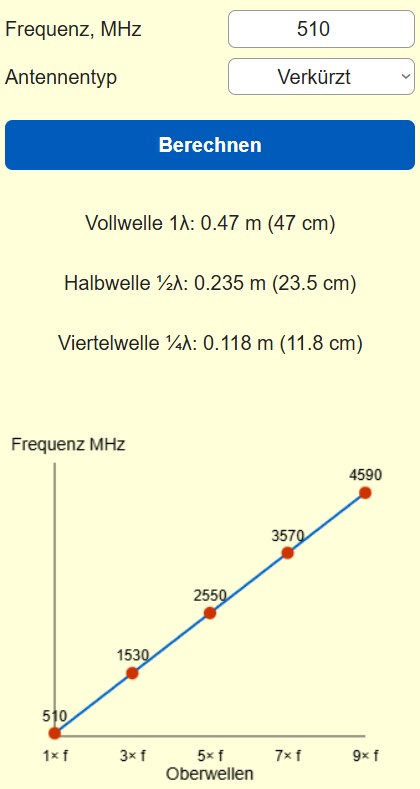

Rechner für Stabantenne und Dipolberechnung

Dieser Rechner liefert die benötigten Antennenlängen für Stabantennen, Dipole und verkürzte Varianten mit Lade- oder Kompensationsspule. Die Erläuterungen sind in Blog-Form gehalten, praxisnah und mit zusätzlichen Hinweisen, die bei Aufbau und Abgleich wirklich helfen. Mathematisch verwenden wir die bewährte Näherung, Lambda in Metern gleich 299,792458 geteilt durch die Frequenz in Megahertz.

Wichtiges in Kürze

Die physikalische Wellenlänge lambda berechnet sich aus der Lichtgeschwindigkeit dividiert durch die Frequenz. Für Dipol, Viertel- und verkürzte Antennen ergeben sich daraus einfache Teilungen. Verkürzte Antennen benötigen eine Spule oder ein anderes Ladedetail, um elektrisch auf Resonanz zu kommen. Solche Verkürzungen verkleinern die Antenne, kosten jedoch Bandbreite und Wirkungsgrad.

Formeln

Länge der Welle

$$
\lambda = \frac{299{,}792458}{f}
$$

Polvollständige Länge

$$
L_{1\lambda} = \lambda
$$

Halbwellige Antenne Dipol

$$
L_{\frac{1}{2}\lambda} = \frac{\lambda}{2}
$$

Viertelwellige Stabantenne

$$
L_{\frac{1}{4}\lambda} = \frac{\lambda}{4}
$$

Verkürzte Stabantenne mit Verkürzungsfaktor K

$$
L_{\text{verkürzt}} = K\cdot \frac{\lambda}{4}
$$

Im Praxisrechner verwenden wir als Beispiel einen typischen Verkürzungsfaktor K gleich 0{,}8. Je kleiner K desto kürzer die Antenne und desto größer die Güteverluste.

Praxisbeispiel 1, UKW Amateurband 145 MHz, schrittweise

Gegeben sind folgende Eingaben, typisch für Deutschland: Frequenz f gleich 145 Megahertz, Verkürzungsfaktor K gleich 0,8 für die geladene Stabantenne. Rechnen wir Schritt für Schritt.

Berechnung der Wellenlänge

$$
\lambda = \frac{299{,}792458}{145} \approx 2{,}067534\ \text{m}
$$

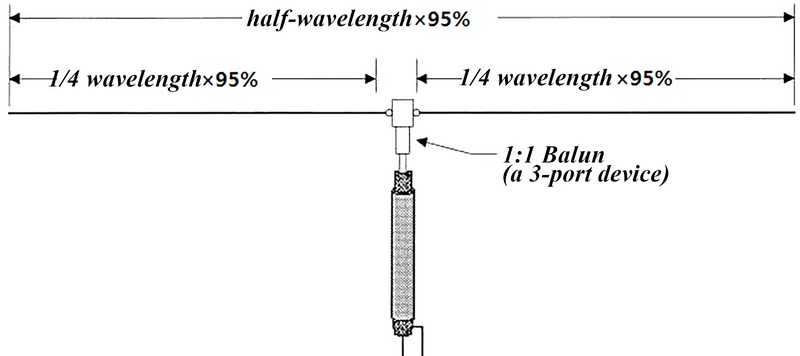

Dipollänge, halbwellig

$$
L_{\frac{1}{2}\lambda} = \frac{2{,}067534}{2} = 1{,}033767\ \text{m}
$$

Viertellänge, Stab

$$
L_{\frac{1}{4}\lambda} = \frac{2{,}067534}{4} = 0{,}516884\ \text{m}
$$

Verkürzte Stabantenne mit K gleich 0,8

$$
L_{\text{verkürzt}} = 0{,}8 \times 0{,}5168 = 0{,}4135\ \text{m}
$$

Interpretation. Ein halbwelliger Dipol sollte also rund 1,034 Meter lang sein. Eine praktische Viertelstabanlage benötigt etwa 0,517 Meter, eine verkürzte Ausführung mit Ladewicklung rund 0,414 Meter. Bei Aufbau beachten, dass die Effektivlänge wegen Endeffekten und Isolatoren geringfügig zu korrigieren ist. Die endgültige Abstimmung erfolgt mit einem Antennenanalysator.

Praxisbeispiel 2, CB Band 27 MHz, schrittweise

Für Mobile und CB-Anwendungen wählen wir f gleich 27 Megahertz. Die physische Länge wird schnell groß, daher sind verkürzte Varianten oft nötig.

$$
\lambda = \frac{299{,}792458}{27} \approx 11{,}103426\ \text{m}
$$

$$
L_{\frac{1}{2}\lambda} = \frac{11{,}103426}{2} = 5{,}551713\ \text{m}
$$

$$
L_{\frac{1}{4}\lambda} = \frac{11{,}103426}{4} = 2{,}775857\ \text{m}
$$

$$
L_{\text{verkürzt}} = 0{,}8 \times 2{,}7758 = 2{,}2206\ \text{m}
$$

Praxishinweis. Eine echte Mobilstange von 2,22 Meter passt noch meist auf Fahrzeuge. Für stationäre Basisantennen ist jedoch die volle Viertellänge von etwa 2,78 Meter die bessere Wahl, weil sie höhere Effizienz und breitere Abstimmung ermöglicht.

Praxisbeispiel 3, ISM 433 MHz, kompakte Antenne

$$
\lambda = \frac{299{,}792458}{433} \approx 0{,}69236\ \text{m}
$$

$$
L_{\frac{1}{2}\lambda} = 0{,}34618\ \text{m}
$$

$$
L_{\frac{1}{4}\lambda} = 0{,}17309\ \text{m}
$$

$$
L_{\text{verkürzt}} = 0{,}8 \times 0{,}17309 = 0{,}13847\ \text{m}
$$

Solche kurzen Stabantennen sind ideal für Sensorik, Fernsteuerungen und IoT-Geräte. Wegen der geringen Länge ist die Bandbreite eng, deshalb ist die mechanische Konsistenz der Spule und die Qualität der Verbindung entscheidend.

Praxisbeispiel 4, 868 MHz und 2,4 GHz

Für 868 Megahertz ergibt sich lambda ungefähr 0,34534 Meter, Viertellänge rund 0,08633 Meter, verkürzt etwa 0,06907 Meter. Für 2,4 Gigahertz ist lambda rund 0,12491 Meter, Viertellänge 0,03123 Meter, verkürzt sogar 0,02499 Meter. Solche winzigen Längen verlangen sehr sorgfältige Fertigung und oft gedruckte Antennenstrukturen auf Leiterplatte.

Was beim Verkleinern durch Spulen zu beachten ist

Eine Lade- oder Kompensationsspule bringt die elektrisch zu kurze Antenne auf Resonanz. Die Spule sollte hohe Güte besitzen und nahe am Erdungspunkt oder am Fuß der Antenne platziert werden. Tiefe Position erhöht die Wirkung der Spule, während hohe Position die Strahlungsresistenz negativ beeinflussen kann. Vermeiden Sie enge Windungen ohne Abstand, die Wirbelstromverluste und unerwünschte Kapazitäten erhöhen.

• Spule sauber wickeln, stabilen Kern verwenden, gute Lötanschlüsse gewährleisten.
• Hohe Windungszahl bedeutet mehr Verluste, deshalb möglichst große physische Länge statt viele Windungen bevorzugen.
• Zur Abstimmung einen Antennenanalysator nutzen, die Spule schrittweise verkürzen bis SWR minimal ist.
• Für mobil genutzte Antennen prüfen, ob eine Feder oder Knickschutz erforderlich ist.

Praktische Tipps zur Anpassung und Montage

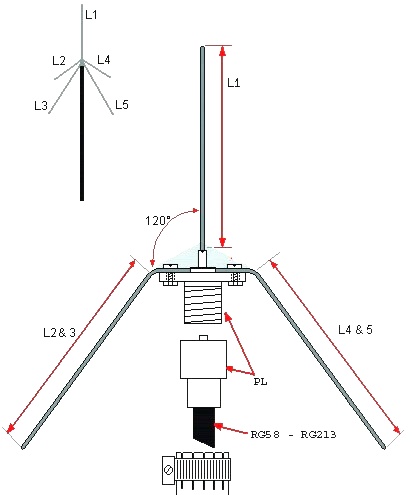

Eine Viertelwellen-Stabantenne braucht als Gegenfläche einen Erd- oder Gegenstrahler. Am Masten ist ein Dipol laufrichtungsneutraler und benötigt keine großen Erdflächen. Für maximale Effizienz vermeiden Sie nahe metallische Objekte und montieren die Antenne so hoch wie möglich. Bei mobilen Antennen achten Sie auf robuste Anschlüsse und korrosionsfreie Materialien.

Zur Feinabstimmung sind häufig kleine Längenanpassungen am Ende der Antenne oder ein Trimmpad in der Speisung ausreichend. Matchingnetzwerke wie Gamma-Matching oder T-Matching sind bei Bandbreitenanforderungen nützlich. Bei mehrstufiger Anpassung zuerst mechanisch auf Resonanz bringen und danach elektrisch feinjustieren.

Größere Tabelle mit typischen Längen

Frequenz MHz	Wellenlänge m	Dipol ½λ m	Stab ¼λ m	Verkürzt 0,8·¼λ m
27	11,103	5,552	2,776	2,221
50	5,996	2,998	1,499	1,199
145	2,068	1,034	0,517	0,414
433	0,692	0,346	0,173	0,138
868	0,345	0,173	0,086	0,069
2400	0,1249	0,0625	0,0312	0,0250

Materialien, Durchmesser und Bandbreite

Der Leiterquerschnitt beeinflusst ohmsche Verluste. Dickere Leiter reduzieren Verlustwiderstand, erhöhen jedoch die mechanische Steifigkeit und können die notwendige Spuleninduktivität geringfügig ändern. Eine dicke Antenne liefert in der Regel breitere Bandbreite. Bei sehr hohen Frequenzen sind gedruckte Strukturen effektiver als dicke runde Drähte.
