Rechner für Lade- und Entladezeit einer RC-Schaltung

Dieser Text erklärt verständlich und ohne unnötiges Fachchinesisch, wie Lade- und Entladevorgänge in RC-Schaltungen funktionieren und wie Sie mit wenigen Messwerten oder Eingaben zuverlässige Vorhersagen treffen. Ich schreibe aus der Perspektive eines Praktikers, der in Werkstatt und Labor tagtäglich mit Kondensatoren, Widerständen und zeitabhängigen Signalen arbeitet. Ziel ist, dass Sie nach dem Lesen sowohl die Formeln beherrschen als auch typische Anwendungen und Fallstricke kennen.

Wozu ein Rechner für Lade- und Entladezeit nützlich ist

Ein RC-Glied ist eines der einfachsten und gleichzeitig wirkungsvollsten Bausteine in der Elektronik. Es dient zur Impulsformung, zur Entkopplung, als Tiefpass oder als Zeitgeber. Wer die Lade- und Entladezeit beherrscht, kann Schaltzeiten, Einschaltverzögerungen, Filtercharakteristiken und zeitliche Abläufe kontrolliert planen. In Anwendungen von Sensorik über Audioschaltungen bis zu pulstreuen Funkmodulen entscheidet die richtige Dimensionierung, ob ein System sauber arbeitet oder instabil wird.

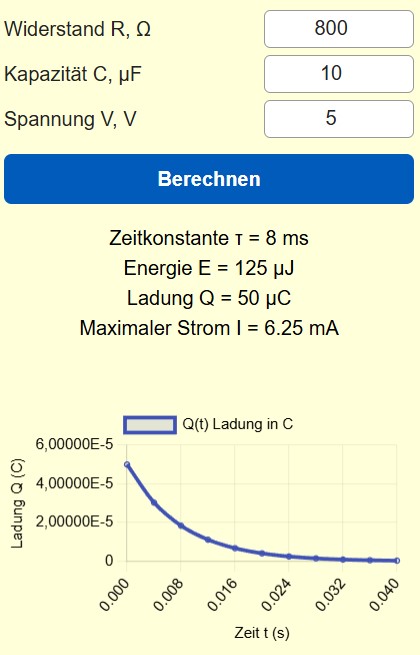

💡 Der Rechner arbeitet mit den grundlegenden Größen Widerstand R, Kapazität C und einer angelegten Spannung V. Damit lassen sich ablesen die Zeitkonstante Tau, die Lade- und Entladekennlinie, die Energie im Kondensator, die maximale Ladung und die charakteristischen Zeitpunkte wie 63 Prozent von V oder 37 Prozent von V bestimmen. Für alle praktischen Zwecke reichen diese drei Eingabewerte aus.

Die zentrale Formel: Zeitkonstante

Die Zeitkonstante ist das zentrale Element jeder RC-Analyse. Sie ist definiert als

τ = R · C

Dabei ist R der Widerstand in Ohm (Ω) und C die Kapazität in Farad (F).

Die Zeitkonstante τ hat die Einheit Sekunden (s) und beschreibt die zeitliche Dynamik des Lade- und Entladevorgangs.

Beim Aufladen eines Kondensators erreicht die Spannung U₍C₎ nach einer Zeit t = τ etwa 63 % des Endwertes U₀. Nach t = 5τ gilt der Ladevorgang praktisch als abgeschlossen, da die Kondensatorspannung über 99 % des Endwertes liegt.

Lade- und Entladegleichungen

Die zeitabhängige Spannung beim Laden lautet Uc von t gleich V mal 1 minus e hoch minus t geteilt durch Tau. Beim Entladen ohne Spannungsquelle lautet Uc von t gleich U0 mal e hoch minus t geteilt durch Tau. Die Formeln sind einfach und liefern in wenigen Schritten präzise Werte. Zusätzlich nutzt der Rechner Formeln für Ladung Q gleich C mal V und Energie E gleich 0,5 mal C mal V zum Quadrat. Diese Größen helfen bei Abschätzungen von Energiespeicherung und Ladeverlusten.

Beispielrechnung 1 — Laden eines Kondensators

Angaben: Widerstand R gleich 10 kΩ, Kapazität C gleich 10 µF, angelegte Spannung V gleich 5 V. Zuerst die Zeitkonstante berechnen. C in Farad ist 10 mal 10 hoch minus 6. Tau gleich R mal C gleich 10000 mal 0,00001 gleich 0,1 Sekunden. Nach einer Zeit Tau beträgt die Spannung am Kondensator Uc gleich 5 mal 1 minus e hoch minus 1 gleich 5 mal 0,6321 gleich 3,1605 Volt. Das ist der Wert nach 100 Millisekunden. Nach 5 Tau also nach 0,5 Sekunden ist die Spannung praktisch 5 Volt.

Beispielrechnung 2 — Entladen eines geladenen Kondensators

Angaben: Gleiches RC wie oben, Anfangsspannung U0 gleich 5 V. Entladung beginnt bei t gleich 0. Nach einer Zeit Tau ist Uc gleich 5 mal e hoch minus 1 gleich 5 mal 0,3679 gleich 1,8395 Volt. Nach zwei Tau ist Uc gleich 5 mal e hoch minus 2 gleich 5 mal 0,1353 gleich 0,6765 Volt. Diese Werte helfen beim Abschätzen, wie schnell ein Signal abklingt, etwa bei Entladepfaden in Messschaltungen.

Typische Anwendungen und Designhinweise

Für Zeitgeber in Mikrocontroller-Anwendungen wählt man R und C so, dass Tau groß genug ist, um Toleranzen zu überbrücken. Widerstände mit sehr hohem Wert bringen Vorteile bei geringem Stromverbrauch, verschlechtern aber die Stabilität gegen Leckströme. Bei hohen Strömen ändern sich parasitäre Induktivitäten und Leiterbahnwiderstände, deshalb sind kleine R Werte dann bevorzugt. Kondensatoren mit hoher Kapazität benötigen oft größere Bauformen und haben höhere Serienwiderstände. Das wirkt sich auf die reale Zeitkonstante aus.

Fehlerquellen in Messung und Praxis

Messfehler entstehen durch Innenwiderstände von Messgeräten, durch Leckströme bei Kondensatoren und durch parallele Pfade. Bei sehr kleinen Kapazitäten stört die Kapazität des Messkabels. Bei großen R Werten verfälscht bereits ein Mikroampere Leckstrom das Ergebnis. Daher immer Messaufbau prüfen und gegebenenfalls Kalibrieren. Bei schnellen Vorgängen sind Oszilloskope zu bevorzugen gegenüber einfachen Multimetern.

Präzisionsfragen und Bauteilauswahl

Kondensatoren unterscheiden sich stark im realen Verhalten. Elektrolytische Typen haben hohe Kapazität und größere Toleranz. Keramische Kondensatoren bieten geringe Toleranz und niedrigen ESR. Folienkondensatoren sind stabil über Zeit und Temperatur. Widerstände mit geringer Temperaturkoeffizienz sind besser für präzise Zeitgeber. Wenn Genauigkeit verlangt wird, empfiehlt sich Kombination aus niedrigem R Wert und präzisem C, da Kapazitäten oft die größere Abweichungsquelle sind.

Nachschlagetabellen für die Dimensionierung

R in Ω	C in µF	Tau in s	5 Tau in s	Anmerkung
1k	0,1	0,0001	0,0005	sehr schnell
10k	0,1	0,001	0,005	kleiner Zeitgeber
10k	1	0,01	0,05	üblich in Signalkonditionierung
10k	10	0,1	0,5	Debounce oder Verzögerung
100k	10	1	5	Längere Verzögerung
1M	10	10	50	Uhrähnliche Zeiten

Umrechnungstabellen und Einheiten

Einheit	Faktor	Gebrauch
1 µF	1e-6 F	häufig in Timing-Schaltungen
1 nF	1e-9 F	HF-Kopplungen
1 pF	1e-12 F	HF-Abstimmungen
1 kΩ	1e3 Ω	Allgemeine Widerstandseinheit
1 MΩ	1e6 Ω	Hochohmige Messungen

Praktische Beispiele mit vollständigem Rechenweg

Fall 1: Entprellung eines Tasters. Gewünschte Entprellzeit fünfzig Millisekunden. Wahl C gleich 1 µF. Gesucht R. Tau gleich 0,05 geteilt durch 5 ergibt 0,01 Sekunden. R gleich Tau geteilt durch C gleich 0,01 geteilt durch 1e-6 ergibt 10 kΩ. Empfehlung: Standardwert 10 kΩ und 1 µF, damit ist Tasterentprellung robust und stromsparend.

Fall 2: Langzeitzähler mit diskreter Schaltung. Gewünschte Verzögerung 30 Sekunden bis Schaltauslösung. Verwendeter Kondensator ist ein preisgünstiger Elektrolyt mit 100 µF. Tau gleich 30 durch 5 entspricht 6 Sekunden als Näherungsziel. R gleich Tau geteilt durch C gleich 6 geteilt durch 100e-6 ergibt 60 kΩ. Wählen Sie 56 kΩ als Standardwert und messen Sie die tatsächliche Zeit, da Kondensatorwerte toleranzabhängig sind.

Messaufbau und Vorgehen bei Prüfungen

Bestimmen Sie Tau experimentell durch Aufzeichnen der Spannungskurve am Kondensator nach Anlegen der Spannung. Ein Oszilloskop bringt schnelle Ergebnisse. Stellen Sie sicher, dass die Quelle stabil ist und dass Messleitungen kurz sind. Für statische Messungen genügt auch ein Logikanalyzer oder ein präziser Datenlogger. Notieren Sie Temperatur und Bauteilkennzeichnungen, weil Kapazität temperaturabhängig sein kann.

Fehlervermeidung und Tipps

• Verwenden Sie für präzise Zeiten keine Elektrolyt-Kondensatoren als konstante Referenz
• Achten Sie bei hohen impedanzen auf Leckströme von Dioden und Messinstrumenten
• Wenn Sie sehr große Tau Werte brauchen, nutzen Sie geringere Kapazitäten und präzisere Widerstände statt extrem große Widerstände
• Bei HF-Anwendungen berücksichtigen Sie die parasitären Induktivitäten und ESR des Kondensators

Die Lade- und Entladezeit einer RC-Schaltung lässt sich mit wenigen Formeln und Messungen zuverlässig vorhersagen. Wer die Zusammenhänge kennt, trifft bessere Entscheidungen bei Bauteilauswahl und Layout. Dieser Leitfaden liefert die notwendige Praxisorientierung, Formeln und Beispiele, damit Sie sofort loslegen können. Testen Sie Ihre Schaltungen, dokumentieren Sie Messwerte und passen Sie Werte iterativ an. So entstehen robuste Zeitgeber, saubere Filter und verlässliche Entprellungen.
