Bauteilkennzeichnung ist das Thema dieses Artikels. Wer Platinen repariert, Prototypen prüft oder Bauteile nachbestellen muss, trifft häufig auf kurze Codes und bunte Ringe. Dieser Text erklärt klar und praxisnah wie Sie gängige Markierungen lesen und in physikalische Werte umrechnen. Ich schreibe wie ein erfahrener deutscher Tüftler, direkt und ohne unnötige Theorie.
Warum die Entschlüsselung von Bauteilcodes wichtig ist
Eine saubere Dekodierung spart Zeit und verhindert Fehlbestellungen. Auf kleinen SMD Bauteilen steht oft nur ein dreistelliger Code, auf Widerständen bunte Ringe. Falsche Interpretation führt zu falschen Ersatzteilwerten, schlechter Funktion und Ärger beim Testen. Wenn Sie wissen wie Codes übersetzt werden, überprüfen Sie schnell Schaltpläne und Ersatzteillisten. Das ist im Reparaturalltag ein echter Vorteil.
Grundtypen von Markierungen und was sie bedeuten
Es gibt wenige, aber häufige Kategorien. Erstens SMD Kennzeichnungen für Widerstände, Kondensatoren und Induktivitäten. Zweitens alphanumerische Codes für Halbleiter und ICs. Drittens Farbcode bei durchsteckbaren Widerständen. Viertens spezielle Tabellencodes wie EIA-96. Unser Rechner kombiniert Erkennungsmuster und Farbauswahl, um möglichst viel Information aus einer kurzen Markierung zu ziehen.
Welche Formeln und Regeln der Rechner verwendet
Die Umrechnung folgt einfachen Regeln. Bei dreistelligen SMD Widerständen gilt: Wert gleich die ersten zwei Ziffern mal 10 hoch dritte Ziffer. Bei vierstelligen SMD Widerständen gilt: Wert gleich die ersten drei Ziffern mal 10 hoch vierte Ziffer. Für EIA-96 Codes erfolgt ein Tabellenlook up, kombiniert mit einem Multiplikator Buchstaben. Kondensatormarkierungen enden oft mit p, n oder u, diese Suffixe stehen für Pikofarad, Nanofarad und Mikrofarad. Farbcode bei Widerständen wird über Ziffern und Multiplikatorstreifen abgelesen.
👉 Kurzformeln in Worten, ohne Schnörkel. Dreistelliger Widerstand: Wert gleich erste zwei Ziffern mal zehn hoch dritte Ziffer. Vierstelliger Widerstand: Wert gleich erste drei Ziffern mal zehn hoch vierte Ziffer. EIA-96 Code: zwei Ziffern liefern eine Mantisse aus der Tabelle, Buchstabe steht für Multiplikator, Produkt ergibt Ohm.
Konkrete Beispiele mit vollständigem Rechenweg
Ich zeige zwei typische Fälle, einer für SMD Widerstandscode, einer für Kondensatorbezeichnung. Lesen Sie die Schritte ab und vergleichen Sie mit dem Rechnerausgang.
- Beispiel A, SMD Widerstand 472. Schritt eins, die ersten zwei Ziffern sind 47. Schritt zwei, die dritte Ziffer ist 2, das entspricht Faktor zehn hoch zwei. Schritt drei, Wert gleich 47 mal 100 gleich 4700. Anzeige in üblichen Einheiten, 4700 Ohm gleich 4,7 kOhm. Ergebnis also 4,7 kΩ.
- Beispiel B, Kondensatorcode 104. Erstes Teil, die ersten zwei Ziffern sind 10. Zweites Teil, der dritte Ziffer ist 4, das bedeutet Zehnerpotenz 10 hoch 4. Rechenschritt, Wert in Pikofarad gleich 10 mal 10 000 gleich 100 000 pF. Umrechnung in gebräuchliche Einheit, 100 000 pF gleich 100 nF gleich 0,1 µF. Ergebnis 100 nF, oft auf Boards als 0R1 gekennzeichnet.

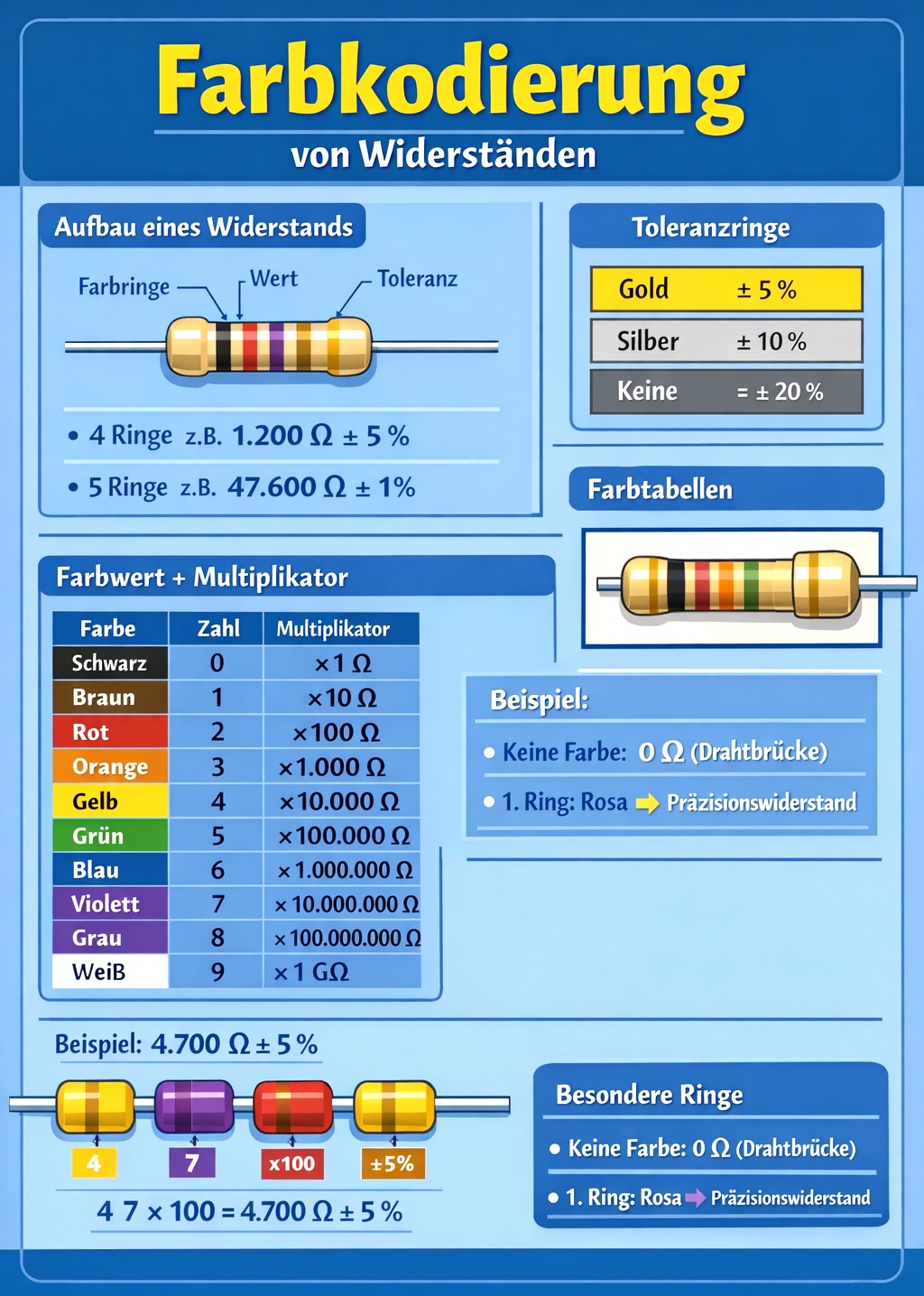

Farbcode bei Widerständen, systematisch erklärt
Farbkennzeichnungen sind klassisch und robust. Die ersten beiden Farbringe geben die Ziffern, der dritte Ring ist der Multiplikator, der vierte Ring ist die Toleranz. Lesen Sie Farbe eins, notieren Sie Ziffer eins, lesen Sie Farbe zwei, notieren Sie Ziffer zwei, lesen Sie Multiplikator, bestimmen Sie die Zehnerpotenz und multiplizieren. Ein Beispiel folgt.
📊 Beispiel Farbcode rot, violett, braun, gold. Rot entspricht Ziffer 2, violett entspricht Ziffer 7, braun ist Multiplikator zehn hoch eins, gold ist Toleranz fünf Prozent. Rechenweg, Basiszahl 27 mal 10 gleich 270 Ohm, Toleranz fünf Prozent, Ergebnis 270 Ohm ±5 Prozent. So einfach ist das Ablesen.
EIA-96 Tabelle und wie sie verwendet wird
EIA-96 Codes sind auf präzisen Widerständen mit zwei Ziffern und einem Buchstaben zu finden. Die zwei Ziffern verweisen auf eine Mantissentabelle, der Buchstabe steht für einen Multiplikator. Beispiel, Code 01A. Tabelleeintrag für 01 ist 100, Buchstabe A steht für Multiplikator eins, Produkt 100 Ohm. Der Rechner enthält die EIA-96 Tabelle und wandelt den kleinen Code automatisch in einen Wert um.
Erkennung von Halbleitern und IC Prefixen
Halbleiter tragen oft hersteller- oder typenspezifische Präfixe. Beispiele, Bauteile beginnend mit LM, TL, oder NE sind häufig Operationsverstärker. Bauteile mit 1N sind Dioden. Speicherchips tragen oft 24C oder 74HC Prefix. Der Rechner prüft systematisch bekannte Präfixe und gibt eine plausible Einordnung aus, inklusive Typenhinweis und möglicher Funktion.
Grenzfälle und Ambiguität, wie damit umgehen
Manchmal ist eine Markierung mehrdeutig. Ein dreistelliger Code kann Widerstand oder Kondensator bedeuten. Hier hilft Kontext, etwa Bauteilgehäuse und Lage auf der Platine. Der Rechner liefert in solchen Fällen mehrere mögliche Interpretationen, sortiert nach Wahrscheinlichkeit. Für finale Entscheidungen empfiehlt sich immer eine Messung mit Multimeter oder LCR Messgerät.
Praktische Tabellen als Nachschlagewerk
| Farbe | Ziffer | Multiplikator | Toleranz typische Markierung |
|---|---|---|---|
| Schwarz | 0 | 10 hoch 0 | — |
| Braun | 1 | 10 hoch 1 | ±1 Prozent |
| Rot | 2 | 10 hoch 2 | ±2 Prozent |
| Orange | 3 | 10 hoch 3 | — |
| Gelb | 4 | 10 hoch 4 | — |
| Grün | 5 | 10 hoch 5 | ±0,5 Prozent |
| Blau | 6 | 10 hoch 6 | ±0,25 Prozent |
| Violett | 7 | 10 hoch 7 | ±0,1 Prozent |
| Grau | 8 | 10 hoch 8 | — |
| Weiß | 9 | 10 hoch 9 | — |
| Gold | — | 10 hoch −1 | ±5 Prozent |
| Silber | — | 10 hoch −2 | ±10 Prozent |
| Code Beispiel | Bedeutung | Umrechnung | Praktische Einheit |
|---|---|---|---|
| 472 | SMD Widerstand | 47 mal 10 hoch 2 | 4700 Ohm gleich 4,7 kΩ |
| 104 | Kondensatorcode | 10 mal 10 hoch 4 pF | 100 000 pF gleich 100 nF gleich 0,1 µF |
| 01A | EIA-96 Code | Mantisse 100 mal Multiplikator 1 | 100 Ohm |
| 4R7 | Widerstand mit Dezimalpunkt | 4,7 Ohm | 4,7 Ω |
Wie Sie den Rechner zielgerichtet nutzen
Geben Sie auf dem Feld den Code so ein wie er auf dem Bauteil steht, groß oder klein spielt keine Rolle. Wenn ein Farbring sichtbar ist, nutzen Sie die Farbauswahl des Tools. Der Rechner zeigt unter Umständen mehrere Treffer, wählen Sie den Eintrag, der zur Bauform passt. Merken Sie sich, dass bei Kondensatoren auch Werte ohne Einheiten vorkommen können, deshalb auf Suffixe p, n, u achten.
💡 Trennen Sie Bauteile vor dem Messen, weil Messwerte sonst durch umliegende Schaltungen verfälscht werden. Notieren Sie Markierungen vor dem Entfernen, um Verwechslungen zu vermeiden. Wenn ein Wert uneindeutig bleibt, messen Sie mit LCR Messgerät und vergleichen Sie den gemessenen Wert mit dem rechnerisch interpretierten Wert. Für SMD Bauteile ist ein Lupe hilfreicher Begleiter.
Häufige Fehler und Missverständnisse
Ein häufiger Fehler ist das fälschliche Lesen von 0 als O. Ein anderer Fehler ist die Annahme, dass identische Codes auf verschiedenen Gehäusetypen stets denselben Wert bedeuten. Hersteller haben Sondercodes. Wenn ein Bauteil kritisch für das Systemverhalten ist, prüfen Sie das Datenblatt.
Abschließende Hinweise und Praxisrelevanz
Bauteilkennzeichnung ist eine nützliche Fähigkeit, die in wenigen Minuten erlernbar ist. Der Rechner unterstützt Sie bei schnellen, zuverlässigen Entscheidungen. Kombinieren Sie diese Informationen mit Messungen und Datenblättern, dann haben Sie die besten Voraussetzungen für fehlerfreie Reparaturen und effiziente Nachbestellungen.
