Netzteil-Rechner für 12V und 24V LED-Streifen

Willkommen beim Netzteil-Rechner für LED-Streifen. Dieses ausführliche Handbuch begleitet Sie Schritt für Schritt bei der Auswahl eines passenden Netzteils, erklärt die verwendeten Formeln und liefert klare Beispiele. Das Ziel ist es, dass Sie am Ende sicher abschätzen können, welche Leistung und welcher Strom wirklich benötigt werden. Die Beschreibungen sind praxisnah, ohne unnötigen Ballast und mit zahlreichen Tabellen als Nachschlagewerk.

💡 Bei LED-Streifen ist die zentrale Frage immer die richtige Leistungsreserve. Falsch dimensionierte Netzteile verursachen Überhitzung, Spannungsabfall oder einen vorzeitigen Ausfall der LED-Komponenten. Dieser Text erklärt die Grundregeln, zeigt die Rechenwege und listet typische Werte für verschiedene LED-Typen. So können Sie fundiert entscheiden und Ihr Projekt zuverlässig versorgen.

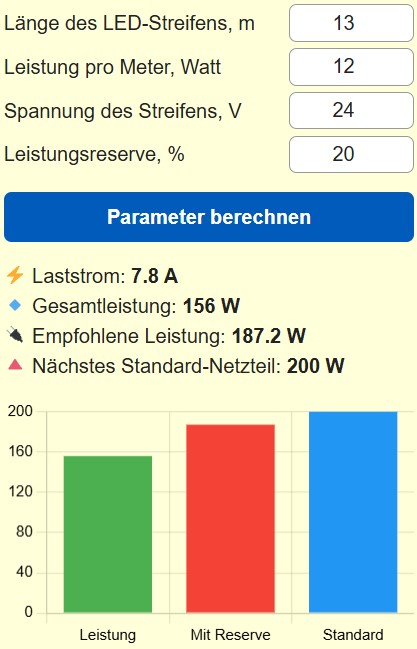

Wie funktioniert der Netzteil-Rechner für LED-Streifen?

Der Rechner basiert auf drei einfachen Größen: Länge des Streifens, Leistung pro Meter und Nennspannung. Daraus ergibt sich die Gesamtleistung. Eine Reserve wird hinzugefügt, um Lastspitzen und Alterung abzudecken. Die Stromstärke errechnet sich aus Leistung durch Spannung. Abschließend wird eine praxisnahe Standard-Netzteilgröße vorgeschlagen. Die Schrittfolge ist transparent und reproduzierbar.

Wichtige Formeln und ihre Bedeutung

Bezeichnung	Formel	Erklärung
Gesamtleistung	Pgesamt = Länge × Pmeter	Gesamte Aufnahmeleistung aller LEDs ohne Reserve
Leistung mit Reserve	Precommended = Pgesamt × (1 + Reserve/100)	Empfohlene Leistung inklusive Sicherheitsreserve
Stromstärke	I = Precommended / Spannung	Erforderlicher Strom am Netzteilausgang
Aufrunden auf Standard	Netzteil = nächster Standard ≥ Precommended	Auswahl eines handelsüblichen Netzteils mit etwas Puffer

Diese Formeln bilden die Grundlage des Rechners. Sie sind bewusst einfach gehalten, weil sie in den meisten Praxisfällen ausreichend genau sind. Bei sehr langen Streifen oder bei speziellen LED-Modulen kann eine detaillierte Spannungseingangsberechnung nötig sein. Für typische Anwendungen reicht die hier beschriebene Vorgehensweise.

Praktische Beispiele mit Rechenschritten

Beispiel 1 – Standard RGB-LED-Streifen

1. Gegeben: Länge 5 Meter, Leistung pro Meter 14,4 Watt, Spannung 12 Volt, Reserve 30 Prozent.
2. Schritt 1: Gesamtleistung berechnen. Pgesamt = 5 × 14,4 = 72 Watt.
3. Schritt 2: Reserve hinzufügen. Precommended = 72 × 1,30 = 93,6 Watt.
4. Schritt 3: Strom berechnen. I = 93,6 / 12 = 7,8 Ampere.
5. Schritt 4: Standardnetzteil wählen. Nächstes Standardnetzteil ≥ 93,6 Watt ist 100 Watt.
6. Ergebnis: Empfohlenes Netzteil 12 V, 100 W, mindestens 8 A.

Beispiel 2 – High Density SMD-LED-Streifen

1. Gegeben: Länge 10 Meter, Leistung pro Meter 24 Watt, Spannung 24 Volt, Reserve 25 Prozent.
2. Schritt 1: Pgesamt = 10 × 24 = 240 Watt.
3. Schritt 2: Precommended = 240 × 1,25 = 300 Watt.
4. Schritt 3: I = 300 / 24 = 12,5 Ampere.
5. Schritt 4: Standardnetzteil wählen. Nächstes Standardnetzteil ≥ 300 Watt ist 300 Watt oder 350 Watt falls verfügbar.
6. Ergebnis: Empfohlenes Netzteil 24 V, 300 W, mindestens 13 A empfohlen zur Sicherheitsmarge.

Warum Reserve wichtig ist

Reserve bedeutet mehr als nur Sicherheit. In der Praxis treten Spannungsschwankungen, Kabelwiderstand und Alterung auf. LEDs altern und ziehen über die Jahre oft etwas mehr Strom. Ein Netzteil, das dauerhaft am Maximum arbeitet, hat kürzere Lebensdauer. Mit einer Reserve von 20 bis 40 Prozent sind Sie in den meisten Fällen auf der sicheren Seite. Für kritische Installationen wählen Sie 40 Prozent oder prüfen das Verhalten bei maximaler Helligkeit.

Typische Leistungswerte nach LED-Typ

LED-Typ	Leistung pro Meter	Typische Spannung	Einsatz
SMD 2835 Standard	4,8 – 9,6 W	12 V	Akzentbeleuchtung, Regale
SMD 3528	4,8 W	12 V	Einfachbeleuchtung
SMD 5050 RGB	14,4 W	12 V	Farbwechsel, Deko
SMD 2835 High Power	7 – 14 W	12 V oder 24 V	Hinterleuchtung, Lichtlinien
High Density 3528 / 5050	18 – 24 W	24 V	Arbeitsbeleuchtung, Shops
COB LED-Strips	10 – 20 W	24 V	Flächenbeleuchtung, Wohnraum

Diese Tabelle gibt realistische Anhaltspunkte. Messen Sie bei Unsicherheit die Leistungsaufnahme eines kleinen Streifens und skalieren Sie die Ergebnisse hoch. Datenblätter des Herstellers sind die beste Quelle für exakte Werte.

Standard-Netzteilgrößen und Auswahlhilfe

Standard	Kommentar	Empfohlene Einsatzbereiche
12 W	Mini-Netzteile	Kleine Deko, ein Meter LED
24 W	USB-Adapter-ähnlich	Kurzstrecken, 1–2 Meter
60 W	Beliebte Kompaktklasse	4–5 Meter SMD 5050
100 W	Starker Allrounder	Längere RGB-Bänder, mehrere Meter
150 W	Industrieähnlich	Shopbeleuchtung, mehrere Strips
300 W	High Power	Lange Strecken, 24 V Installationen
500 W	Große Installationen	Gewerbe, Bühnenbeleuchtung
1000 W	Leistungsstark	Projekte mit hoher Last, mehrere Zonen

Wählen Sie das nächsthöhere Standardgerät. Ein 93,6 Watt Bedarf bedeutet ein 100 Watt Netzteil. Kleinere Zwischengrößen sind selten. Bei 24 Volt Systemen ist die Stromstärke halb so groß wie bei 12 Volt für dieselbe Leistung, was beim Kabelquerschnitt Vorteile bringt.

Kabel, Spannungseinbruch und praktische Hinweise

Ein oft unterschätzter Punkt ist der Spannungsabfall. Je länger die Leitung und je dünner der Querschnitt, desto größer der Spannungsabfall. Das führt zu abnehmender Helligkeit am Stripende. Verwenden Sie bei längeren Strecken dickere Leiter oder führen Sie die Versorgung an mehreren Punkten ein. Bei 24 Volt Systemen sind die Verluste geringer. Achten Sie auf Lüftung des Netzteils und sichern Sie die Anschlussklemmen korrekt.

Typische Fehler und wie Sie sie vermeiden

• Netzteil zu klein wählen. Folge: Überlast, Abschaltung oder Ausfall.
• Keine Reserve konzipiert. Folge: verkürzte Lebensdauer und Überspannungseinfluss.
• Kabelquerschnitt vernachlässigt. Folge: Spannungsabfall und Wärmeentwicklung.
• Ungenügende Kühlung. Folge: Netzteil überhitzt, Leistung sinkt.

Vermeiden Sie diese Fehler durch einfache Kontrollen vor der Installation. Prüfen Sie Datenblattwerte, rechnen Sie konservativ und wählen Sie das nächsthöhere Netzteil. Das ist meist kostengünstiger als ein Ausfall und deutlich sicherer.

Vergleichstabellen für Kabelquerschnitt und Strom

Strom	Empfohlener Kabelquerschnitt	Typische Anwendung
0 – 3 A	0,5 mm²	Kurze Verbindungen, 12 V Lichtbänder bis 3 Meter
3 – 6 A	0,75 mm²	Mittlere Längen, 12 V Streifen 4-6 Meter
6 – 10 A	1,0 mm²	Längere Streifen, Verteilerschienen
10 – 16 A	1,5 mm²	Seriöse Installationen, 24 V Zuleitungen
16 – 25 A	2,5 mm²	Kommerzielle Anwendungen
25 – 35 A	4,0 mm²	Große Installationen, Bühnen

Weitere Tipps für Profis

Wenn mehrere Zonen gesteuert werden, berechnen Sie jede Zone separat und addieren Sie nicht einfach die Meter. Verwenden Sie für jeden Controller ein eigenes Netzteil oder dimensionieren Sie das zentrale Netzteil so, dass es Spitzen mehrerer Kanäle sicher handhabt. Bei dimmbaren Systemen prüft der Hersteller, ob der Dimmer die geforderte Last verträgt. Achten Sie auf EMC Angaben bei langen Kabeln, um Störungen zu vermeiden.

Der Netzteil-Rechner hilft Ihnen verlässlich bei der Auswahl. Starten Sie mit folgenden Schritten. Schritt eins: Gesamtleistung berechnen. Schritt zwei: Reserve hinzufügen. Schritt drei: Strom ermitteln und nächstgrößeres Standardnetzteil wählen. Prüfen Sie Kabelquerschnitte und Kühlung, dann steht einer langlebigen und stabilen Beleuchtung nichts im Weg. Bei speziellen Fragen nutzen Sie die technischen Datenblätter der LEDs oder konsultieren einen Elektrofachmann. Vertrauen Sie dem Rechner, er liefert die praxisrelevanten Größen für Ihr Projekt.
