Dieser Text erklärt kompakt und praxisnah den Einsatz eines Gleichrichter-Berechnungsrechners für Netzteile und zeigt, wie man Spannungswandler sicher dimensioniert. Leser erhalten klare Regeln zur Bestimmung von Kapazität, Einschaltströmen, Ripplefrequenz und Diodenbelastung. Ziel ist es, dass Sie nach dem Lesen Werte selbst überprüfen können und typische Fehler beim Entwurf vermeiden.
Warum dieser Rechner nützlich ist

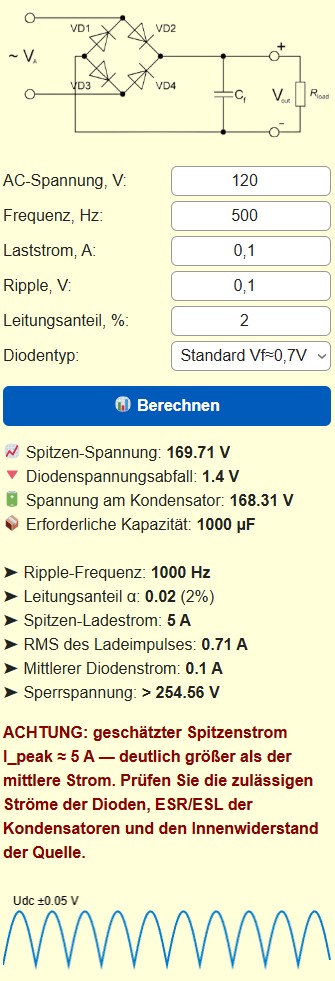

Ein kleines Rechentool reduziert Unsicherheit beim Design von Netzteilen. Mit wenigen Eingabewerten erhalten Sie belastbare Zahlen für Kondensatorgröße, zu erwartende Peakströme und die notwendige Spannungsfestigkeit von Dioden. Gerade bei Leistungselektronik entscheidet die Dimensionierung über Zuverlässigkeit, thermisches Verhalten und Lebensdauer. Der Rechner hilft bei Auswahl und Abwägung von Bauteilen und macht Ergebnisse reproduzierbar.
Grundlagen und Schlüsselgrößen
Wesentliche Eingangsgrößen sind Effektivspannung, Netzfrequenz, Laststrom, gewünschte Ripple Spannung und Diodentyp. Daraus ergeben sich diese Kerngrößen
- Spitzenwert der Wechselspannung gleich Upk = Ueff × Wurzelaus2
- Verlust an Gleichrichterdioden Vdrop abhängig von Typ
- Gleichspannung am Kondensator Udc ungefähr gleich Upk minus Vdrop

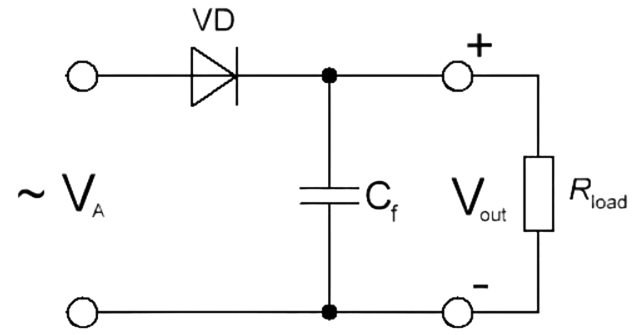

- Ripplefrequenz fr gleich Netzfrequenz f für Einweggleichrichtung, oder 2 × f für Brückengleichrichtung
- Erforderliche Kapazität C approximativ gleich Iload geteilt durch fr und geteilt durch DeltaU
Wesentliche Formeln
Formeln sind reduziert auf das Wesentliche und in der Praxis direkt anwendbar
| Größe | Formel | Einheit |
|---|---|---|
| Spitzenwert Wechselspannung | Upk = Ueff × 1.414 | V |
| Gleichspannung am Kondensator | Udc ≈ Upk − Ndiode × Vf | V |
| Ripplefrequenz | fr = f für Einweg, fr = 2 × f für Brücke | Hz |
| Kondensität für vorgegebenes Ripple | C ≈ Iload ÷ fr ÷ DeltaU | F |
| Kondensität in Mikrofarad | CµF ≈ Iload ÷ fr ÷ DeltaU × 1e6 | µF |
| Grobe Peakstromabschätzung | Ipeak ≈ Iload ÷ alpha | A |
| RMS des Ladeimpulses | Irms ≈ Ipeak × Wurzelaus(alpha) | A |
| Reaktanz Kondensator | Xc = 1 ÷ (2 × π × ftest × C) | Ohm |
Auswahl von Dioden und Kondensatoren
Dioden sollten Spannungsfestigkeit und Spitzenstrom vertragen. Wählen Sie die Sperrspannung mit ausreichender Sicherheitsreserve gegenüber Upk. Schottky Dioden reduzieren den Spannungsabfall Vf und verbessern Udc. Kondensatoren wählen Sie nach Kapazität, Spannungsfestigkeit und ESR. Niedriger ESR reduziert Erwärmung und Spannungsabfall bei hohen Impulsströmen. Elektrolytkondensatoren sollten in Parallelkombination mit geeigneten Keramikkondensatoren eingesetzt werden für die Reduktion von ESR und parasitärem Verhalten.
Praktische Tabellen
Die folgenden Tabellen dienen als schnelle Referenz für typische Kombinationen von Laststrom, gewünschter Ripple Spannung und empfohlene Kondensatorwerte
| Laststrom | Ripple ΔU | Netzfrequenz | Gleichrichter | Empfohlene C | Hinweis |
|---|---|---|---|---|---|
| 0.1 A | 0.5 V | 50 Hz | Brücke | ≈ 400 µF | kleine Quelle, Standard |
| 0.5 A | 1 V | 50 Hz | Brücke | ≈ 10 000 µF | Beachte ESR |
| 1 A | 1 V | 50 Hz | Brücke | ≈ 20 000 µF | Leistungskondensator empfohlen |
| 2 A | 2 V | 50 Hz | Brücke | ≈ 50 000 µF | mehrere Kondensatoren parallel |
| 5 A | 2 V | 50 Hz | Brücke | ≈ 125 000 µF | aktive Entstörung und Kühlung nötig |
| 10 A | 5 V | 50 Hz | Brücke | ≈ 40 000 µF | große ESR Belastung beachten |
| Diodentyp | Vf typ | Eigenschaften | Empfehlung |
|---|---|---|---|
| Standard Silizium | ≈ 0.7 V | robust, hohe Sperrspannung verfügbar | für hohe Spannungen und preisbewusste Designs |
| Schottky | ≈ 0.2 bis 0.4 V | niedriger Vf, höhere Leckströme | für niedrige Spannungsabfälle und schnelle Schaltvorgänge |
| Schnellschalt | ≈ 0.4 bis 0.6 V | geringe Rekombination, ideal bei Schaltfrequenzen | bei hohen Frequenzen und Leistung |
| Hochstrom-IGBT Schutz | variabel | für sehr große Lasten | Nur bei Bedarf nutzen |
Schrittweise Entwurfsmethode
Ein strukturierter Ablauf reduziert Fehler. Schritt 1 Eingangsbedingungen festlegen wie Ueff und Netzfrequenz. Schritt 2 Gleichrichtungstyp wählen, Einzel- oder Brückenschaltung. Schritt 3 Ziel-Ripple festlegen. Schritt 4 Kapazität berechnen mit C ≈ Iload ÷ fr ÷ DeltaU. Schritt 5 Dioden auswählen nach Ureverse und Ipeak. Schritt 6 ESR und thermische Last prüfen. Schritt 7 Simulation oder Prototyp messen und validieren.
Beispiel 1 durchgerechnet
Gegeben: Ueff 12 V, f 50 Hz, Iload 1 A, gewünschter Ripple DeltaU 1 V, Brückengleichrichter, normale Silizium Dioden Vf 0.7 V. Schritt 1 Upk = 12 × 1.414 = 16.97 V. Schritt 2 Vdrop für Brücke Ndiode 2 × 0.7 = 1.4 V. Schritt 3 Udc ≈ 16.97 − 1.4 = 15.57 V. Schritt 4 Ripplefrequenz fr = 2 × 50 = 100 Hz. Schritt 5 CµF ≈ Iload ÷ fr ÷ DeltaU × 1e6 = 1 ÷ 100 ÷ 1 × 1e6 = 10 000 µF. Schritt 6 Abschätzung alpha standard 0.02 ergibt Ipeak ≈ Iload ÷ alpha = 1 ÷ 0.02 = 50 A. Schritt 7 Irms ≈ Ipeak × Wurzelaus(alpha) = 50 × 0.1414 ≈ 7.07 A. Ergebnis 10 000 µF, prüfen Sie ESR und Wahl der Dioden für Peakströme.
Beispiel 2 durchgerechnet
Gegeben: Ueff 230 V, f 50 Hz, Iload 0.5 A, DeltaU 2 V, Brücke mit Schottky Dioden Vf 0.4 V. Schritt 1 Upk = 230 × 1.414 = 325.2 V. Schritt 2 Vdrop = 2 × 0.4 = 0.8 V. Schritt 3 Udc ≈ 325.2 − 0.8 = 324.4 V. Schritt 4 fr = 100 Hz. Schritt 5 CµF ≈ 0.5 ÷ 100 ÷ 2 × 1e6 = 2 500 µF. Schritt 6 alpha annehmen 0.01 ergibt Ipeak ≈ 0.5 ÷ 0.01 = 50 A. Schritt 7 Irms ≈ 50 × 0.1 = 5 A. Ergebnis 2 500 µF, Achten Sie auf Spannungsfestigkeit der Kondensatoren und die Spitzenstromfähigkeit der Dioden.
Messung und Validierung
Nach Aufbau messen Sie Udc unter Last, Ripple und Temperatur von Kondensator und Dioden. Vergleichen Sie Messwerte mit Rechnergebnis. Ein großer Unterschied weist auf falsche Annahmen wie zu hohe ESR, Leitungswiderstand oder falsche Alpha Schätzung hin. Bei Unsicherheit simulieren Sie mit SPICE Modellen vor dem Einsatz.
👉 Häufige Fehler sind zu kleine Sicherheitsmargen für Diodensperrspannung, Unterschätzung von Spitzenströmen und Vernachlässigung von ESR. Prüfen Sie Herstellerdatenblätter, verwenden Sie Kondensatoren mit ausreichender Spannungsfestigkeit und verteilen Sie große Kapazitäten auf mehrere Bauteile.
Zusätzliche Tabellen zum Ausdrucken
| Laststrom | Übliche CµF bei 50 Hz und DeltaU 1 V | Empfohlene Spannungsfestigkeit |
|---|---|---|
| 0.1 A | 1 000 µF | 25 V |
| 0.5 A | 5 000 µF | 25 V |
| 1 A | 10 000 µF | 25 V |
| 2 A | 20 000 µF | 35 V |
| 5 A | 50 000 µF | 50 V |
| 10 A | 100 000 µF | 63 V |
Praxis-Tipps für den Aufbau
Verkürzen Sie Leitungen zwischen Gleichrichter und Kondensator so weit wie möglich. Verwenden Sie breite Leiterbahnen oder Busbars für hohe Ströme. Platzieren Sie Keramik-Kondensatoren nahe an den Lastanschlüssen zur Kompensation von hohen Frequenzanteilen. Planen Sie Wärmeabfuhr für Dioden und Kondensatoren ein.
Ein Gleichrichter-Berechnungsrechner für Netzteile liefert schnell belastbare Zahlen für Kapazität, Peakstrom und Diodenauslegung. Arbeiten Sie schrittweise, prüfen Sie Herstellerdaten und validieren Sie Ergebnisse durch Messung. Kleine Änderungen am DeltaU oder an alpha führen zu großen Änderungen bei Peakströmen, deshalb ist die Prüfung der Spitzenbedingungen besonders wichtig.
