Rechner für Lebensdauer von Funk-Elektronikbauteilen

Rechner für Lebensdauer von Funk-Elektronikbauteilen liefert zuverlässig eine realistische Abschätzung, wann ein Bauteil unter gegebenen Betriebsbedingungen wahrscheinlich ersetzt werden muss. In diesem Text erkläre ich ohne Schnickschnack welche Eingaben relevant sind, welche physikalischen Zusammenhänge der Rechner nutzt und wie Sie die Ergebnisse interpretieren. Ziel ist, dass Sie mit klaren Zahlen entscheiden können, ob ein Bauteil zuverlässig hält oder ob das Design eine Anpassung braucht.

📉 Lebensdauerprognosen sparen Zeit und Geld. Wer im Vorfeld weiß, wie sich Temperatur, Spannung und Betriebsstrom auf Kondensatoren, LEDs, ICs und Transistoren auswirken, reduziert Ausfallzeiten und Wartungskosten. Gerade in Funktechnik sind Ausfälle oft schwer zu lokalisieren, weil Signalausfall, erhöhte Bitfehler oder unstabile Sender nicht sofort auf ein konkretes Bauteil hinweisen. Eine fundierte Abschätzung hilft, kritische Bauteile priorisiert auszuführen und die Zuverlässigkeit des Systems zu erhöhen.

Welche Komponenten sind abgedeckt

Der Rechner berücksichtigt vier typische Bauteilgruppen aus Funkgeräten. Erstens Elektrolytkondensatoren, zweitens Leuchtdioden, drittens integrierte Schaltungen und viertens Transistoren. Für jede Gruppe gibt es realistische Modelle wie Temperaturabhängigkeit, Spannungsstress und Stromüberlastung. So entsteht für jede Gruppe ein plausibles Lebensdauerintervall, das Sie als Planungsgrundlage verwenden können.

Grundprinzip der Temperaturwirkung auf die Lebensdauer

Die Temperatur ist in der Regel der stärkste Einflusspunkt auf die Lebensdauer. Der verwendete Ansatz sagt, dass die Lebensdauer bei einer Erhöhung um zehn Grad Celsius halbiert wird. Das ist einfach anzuwenden und ergibt für grobe Abschätzungen robuste Ergebnisse. Mathematisch formuliert lautet die Beziehung:

L = L0 × 0.5^((Tenv − Trated) / 10)

Hier steht L0 für die Basislebensdauer, Trated ist die Nenn- oder Referenztemperatur des Bauteils, Tenv ist die tatsächliche Bauteiltemperatur. Wenn Tenv kleiner oder gleich Trated ist, bleibt die Lebensdauer L gleich L0. Bei höheren Temperaturen sinkt L exponentiell.

Zusätzliche Stressfaktoren und ihre Modellierung

Temperatur ist der Hauptfaktor, aber Spannung und Strom sind wichtige Stressgrößen. Kondensatoren reagieren empfindlich auf Überspannung. Bei Spannung über 100 Prozent des Nennwerts reduziert sich die Lebensdauer zusätzlich, modelliert durch einen abfallenden Exponentialfaktor. LEDs altern schneller bei zu hohen Strömen. Bei moderater Überlast reduziert sich die Lebensdauer linear bis zu einem Punkt, an dem das Bauteil ausfällt. Transistoren zeigen oft ein lineares Absinken der Lebensdauer bei moderatem Überspannungsstress mit vollständigem Ausfall ab einem kritischen Schwellenwert.

Formeln, die der Rechner verwendet

Die wichtigsten Formeln des Rechners sind knapp zusammengefasst. Temperaturfaktor wie oben. Für Kondensatoren bei Überspannung gilt eine zusätzliche Anpassung:

falls Vrel > 100 Prozent dann L = L × exp(−k × (Vrel − 100))

Der Parameter k wird so gewählt, dass bei 200 Prozent verbleibende Lebensdauer gegen null geht. Für LEDs mit Stromüberlast verwenden wir eine einfache lineare Abschwächung im Bereich zwischen maximalem Nennstrom und dem dreifachen Nennstrom:

wenn I ≤ Imax dann L = L0 × TempFaktor, wenn Imax < I < 3 × Imax dann L = L0 × TempFaktor × (1 − (I − Imax) / (2 × Imax)), wenn I ≥ 3 × Imax dann L = 0

Für Transistoren verwenden wir eine lineare Reduktion bei Überspannung von 100 Prozent bis 150 Prozent, darüber ist die Lebensdauer null. Diese Modellwahl ist bewusst einfach gehalten, sie erlaubt schnelle Abschätzungen ohne komplizierte Bauteilspezifika.

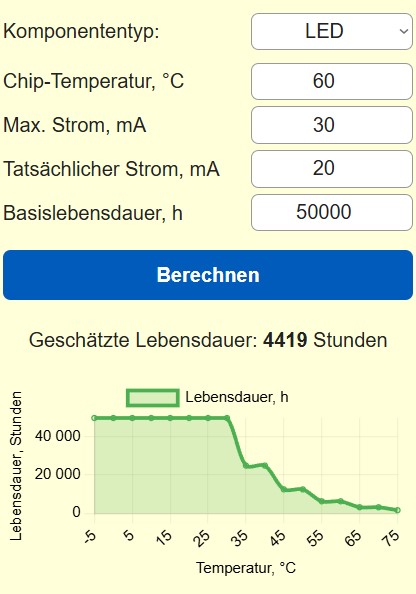

✍ Tragen Sie die Basisangaben ein. Für Kondensatoren Nenntemperatur, tatsächliche Betriebstemperatur, Basislebensdauer und relative Betriebsspannung in Prozent. Für LEDs Chiptemperatur, nomineller Maximalstrom, tatsächlicher Strom und Basislebensdauer. Für ICs Nenntemperatur, tatsächliche Temperatur und Basislebensdauer. Für Transistoren Nenntemperatur, tatsächliche Temperatur, Basislebensdauer und relative Spannung in Prozent. Korrekte Eingaben sind die Voraussetzung für sinnvolle Ergebnisse.

Beispiele mit vollständiger Rechnung

Ich zeige zwei konkrete Beispiele mit allen Zwischenschritten. Das erste Beispiel ist ein Kondensator in einem 2.4 GHz Funkmodul. Das zweite ist eine LED in einer Sendeeinheit.

Beispiel 1 Kondensator

Angaben: Nominaltemperatur 105 Grad Celsius, tatsächliche Bauteiltemperatur 45 Grad Celsius, Basislebensdauer 2000 Stunden, Betriebsspannung 120 Prozent vom Nennwert. Schritt eins ist der Temperaturfaktor. Delta Temperatur ist 45 minus 105 gleich minus 60. Negative Delta bedeutet keine Beschleunigung, der Temperaturfaktor bleibt eins, somit vorläufig L gleich 2000 Stunden. Schritt zwei ist die Spannungsanpassung. Relative Spannung ist 120 Prozent, Differenz zu 100 Prozent ist 20. Wir wählen k gleich ln 100 geteilt durch 100 gleich ungefähr 0,04605. Exponentialfaktor ist exp(−0,04605 × 20) gleich exp(−0,921) ungefähr 0,398. Somit finale Lebensdauer L gleich 2000 × 0,398 ungefähr 796 Stunden. Ergebnis zeigt: bei 120 Prozent erhöhtem Stress durch Spannung muss mit deutlicher Reduktion gerechnet werden.

Beispiel 2 LED

Angaben: Chiptemperatur 70 Grad Celsius, Nennchiptemperatur 25 Grad, Basislebensdauer 50 000 Stunden, maximaler Strom 30 mA, tatsächlicher Strom 45 mA. Zuerst Temperaturfaktor. Delta Temperatur ist 45 Grad höher als Nennwert 25, Differenz 45 minus 25 gleich 20. TempFaktor ist 0,5 hoch 20 geteilt durch 10 gleich 0,5 hoch 2 gleich 0,25. Vorläufige L gleich 50 000 × 0,25 gleich 12 500 Stunden. Jetzt Stromanpassung. I ist 45 mA, Imax gleich 30 mA, 3 × Imax ist 90 mA. Da I liegt zwischen Imax und 3 × Imax berechnen wir den linearen Faktor 1 minus (I minus Imax) geteilt durch 2 × Imax gleich 1 minus 15 geteilt durch 60 gleich 1 minus 0,25 gleich 0,75. Finale L gleich 12 500 × 0,75 gleich 9 375 Stunden. Ergebnis macht deutlich, dass kombinierter Temperatur und Stromstress die Lebensdauer stark reduziert.

Interpretation der Ergebnisse

Die Zahlen sind Schätzungen, keine Garantien. Sie helfen, relative Risiken einzuschätzen. Wenn ein Bauteil unter realer Last deutlich unter der erwarteten Lebensdauer liegt, ist das ein Alarmzeichen. Gründe können sein falsche Kühlung, falsch gewählte Bauteile oder unerkannte Spannungsspitzen. Nutzen Sie die Werte als Entscheidungsgrundlage, nicht als absolute Vorgaben.

Praktische Empfehlungen für robuste Funk-Designs

Beginnen Sie immer bei der Wärmeführung. Eine niedrige Bauteiltemperatur verlängert die Lebensdauer am effektivsten. Verbessern Sie Wärmeabfuhr durch größere Masse, bessere Leiterbahnquerschnitte oder Wärmeleitpads. Zweitens wählen Sie Bauteile mit ausreichender Spannungsfestigkeit. Drittens dimensionieren Sie LEDs so, dass der Betriebsstrom deutlich unter dem Nennstrom liegt wenn lange Lebensdauer gewünscht ist. Viertens planen Sie Ersatzintervalle für Bauteile ein, die in der Diagnose kritisch sind.

Messung und Validierung

Rechnen ist die Grundlage, messen ist die Validierung. Temperaturmessung am tatsächlichen Chip oder auf der Platine ist unverzichtbar. Eine Messung mit Thermoelement oder Infrarotkamera zeigt die reale Belastung. Für eine vollständige Bewertung führen Sie beschleunigte Lebensdauertests durch bei höheren Temperaturen und extrapolieren mit der gleichen Halbierungsregel. Damit verifizieren Sie das Modell und korrigieren Parameter falls nötig.

Große Referenztabelle: typische Basislebensdauern

Bauteiltyp	Typische Basislebensdauer	Betriebsparameter die stark beeinflussen	Hinweis
Elektrolytischer Kondensator	1 000 bis 10 000 h	Temperatur, Spannung	Temperatur hat dominanten Einfluss
Tantal Kondensator	5 000 bis 20 000 h	Temperatur, Überstrom	Empfindlicher gegen Spannungsspitzen
Keramischer Kondensator	10 000 bis 100 000 h	Temperatur, mechanische Spannung	Robust gegen Spannungsstress, anfällig gegen Risse
LED	10 000 bis 50 000 h	Chiptemperatur, Betriebsstrom	Thermisches Management wichtig
Integrierte Schaltung	50 000 bis 200 000 h	Temperatur, EMV Stress	Häufig durch thermische Zyklen belastet
Transistor	10 000 bis 100 000 h	Temperatur, Spannung, Verlustleistung	Designentscheidend ist die Kühlung

Große Referenztabelle: Temperaturwirkung Faktoren

Delta T gegenüber Nenn	Lebensdauerfaktor	Beispiel
−20 Grad	1,0	Bei kühlerem Betrieb keine Beschleunigung
0 Grad	1,0	Referenzfall
+10 Grad	0,5	Halbierung der Lebensdauer
+20 Grad	0,25	Viertel der Basislebensdauer
+30 Grad	0,125	Kritische Reduktion

Checkliste für den praktischen Einsatz

• Kühllösung festlegen, Wärmebrücken prüfen
• Spannungsspitzen messen und Filter einplanen
• Betriebsstrom für LEDs begrenzen
• Hochwertige Substrate und Bauteile wählen
• Beschleunigte Tests durchführen, Messergebnisse mit Modell abgleichen

Rechner für Lebensdauer von Funk-Elektronikbauteilen ist kein Ersatz für Laborprüfungen, er ist jedoch ein sehr nützliches Werkzeug für frühe Designentscheidungen. Mit einfachen Eingaben erhalten Sie belastbare Abschätzungen die helfen, Risiken zu priorisieren. Wer diese Zahlen kombiniert mit Messungen, verbessert seine Zuverlässigkeit deutlich und reduziert Reparaturaufwand. Nutzen Sie die Ergebnisse um gezielt Kühlung, Bauteilwahl und elektrische Begrenzungen zu optimieren.

Empfohlene Literatur in deutscher Sprache

• Ulrich L. Rohde, Anwendungstechnik für HF und Mikrowelle
• Gerd Keiser, Zuverlässigkeit elektronischer Systeme
• Peter W. Hall, Antennen und HF-Technik für Ingenieure
• Dietmar Knoll, Elektronische Bauelemente und Zuverlässigkeit
• Thomas Berg, Leiterplatten- und HF-Layout Praxis
• Hans-Joachim Böttcher, Thermomanagement in der Elektronik
• Klaus-Dieter Schmitt, Prüfverfahren und Lebensdauertests
