Rechner von Transformatorparametern und Wicklungsdaten

Dieser Beitrag begleitet Sie Schritt für Schritt bei der Auswahl von Windungszahlen, Querschnitten und Materialparametern. Der Rechner liefert schnelle Orientierung, die Formeln erklären die Zusammenhänge und die Tabellen geben praxisreife Richtwerte. Lesen Sie weiter um typische Fehler zu vermeiden und um Entwürfe schnell und zuverlässig zu prüfen.

👉 Ein korrekt ausgelegter Transformator ist das Herz vieler Energieversorgungen. Wer ohne Werkzeug plant, übersieht leicht kritische Größen wie Magnetfluss, Sättigung oder Stromdichte. Der Rechner vereinfacht die Umrechnung von Leistung in Wicklungsdaten, liefert Windungszahlen pro Volt und gibt Empfehlungen für Indikatoren wie Stromdichte und Querschnitt. So sparen Sie Prototypzeit und reduzieren das Risiko von Nachbesserungen.

Welche Größen berechnet der Rechner

Der Rechner ermittelt unter anderem diese Größen: Windungen der Primärwicklung, Windungen der Sekundärwicklung, Strom in Primär und Sekundär, empfohlener Leiterquerschnitt, und die Anzahl Windungen pro Volt. Grundlage sind Eingaben zu Leistung, Primärspannung, Sekundärspannung, Betriebsfrequenz, Kernquerschnitt und Kernmaterial. Aus diesen Parametern lassen sich auch Abschätzungen zu Magnetfluss und zum Risiko der Kernsättigung ableiten.

Die wichtigsten Formeln im Überblick

Die zentrale Größe Windungen pro Volt berechnet sich mit der klassischen Formel für den sinusförmigen Transformatorbetrieb. In der vereinfachten Form wird genutzt diese Gleichung

Windungen pro Volt:

nV = 1 / (4,44 · f · A · Bmax)

• f — Frequenz in Hz
• A — Kernquerschnitt in m²
• Bmax — maximale Flussdichte in T

Die Windungszahlen ergeben sich dann als Primärwindungen gleich Primärspannung mal Windungen pro Volt, Sekundärwindungen gleich Sekundärspannung mal Windungen pro Volt. Die Stromwerte folgen aus elektrischer Leistung, Sekundärstrom gleich Leistung geteilt durch Sekundärspannung, Primärstrom gleich Leistung geteilt durch Produkt aus Primärspannung und Wirkungsgrad.

Größe	Formel	Einheit
Windungen pro Volt	n_v = 1 / (4,44 · f · A · Bmax)	Windungen pro Volt
Primärwindungen	N1 = U1 · n_v	Windungen
Sekundärwindungen	N2 = U2 · n_v	Windungen
Sekundärstrom	I2 = P / U2	A
Primärstrom	I1 = P / (U1 · eta)	A
Empfohlener Leiterquerschnitt	Aleiter = I / J	mm²

Materialien und typische Kenndaten

Die Wahl des Kernmaterials beeinflusst die nutzbare Flussdichte Bmax und damit die Windungszahl. Stahlkerne sind robust und geeignet für Netzfrequenz; Ferritkerne erlauben hohe Frequenzen und kompakte Bauformen; Permalloy ist ein spezieller Werkstoff mit hoher Permeabilität, nützlich für Mittelbereiche. In der Praxis wählen Entwickler das Kernmaterial abhängig von Frequenz, Platzbedarf und Kosten.

Kernmaterial	Typischer Bmax	Empfohlen für
Stahl	1,0 bis 1,4 Tesla	Netzfrequenz, robuste Transformatoren
Permalloy	0,8 bis 1,0 Tesla	Präzisionsanwendungen, mittlere Frequenzen
Ferrit	0,2 bis 0,5 Tesla	Hochfrequenzanwendungen, Schaltnetzteile

Praktische Richtwerte und Tabellen

Die folgenden Tabellen liefern praxisnahe Richtwerte, die der Rechner nutzt oder empfiehlt. Sie ersetzen keine Messung, geben aber sofort eine sichere Ausgangslage für das Prototyping.

Leistung	Empfohlene Kernfläche	Bemerkung
bis 50 W	2 bis 6 cm²	kleine Netztrafos für Elektronik
50 bis 200 W	4 bis 12 cm²	Prototypen und mobile Geräte
200 bis 1000 W	12 bis 60 cm²	Leistungsanwendungen, industrielle Nutzung

Stromdichte J	Empfohlener Bereich	Kommentar
Leitungen Kupfer	3 A pro mm² bis 5 A pro mm²	Für Luftgekühlte Wicklungen ist 3 A pro mm² konservativ
Hohe Belastung	5 A pro mm² bis 10 A pro mm²	Nur bei spezieller Kühlung und größeren Querschnitten

Wie der Rechner arbeitet

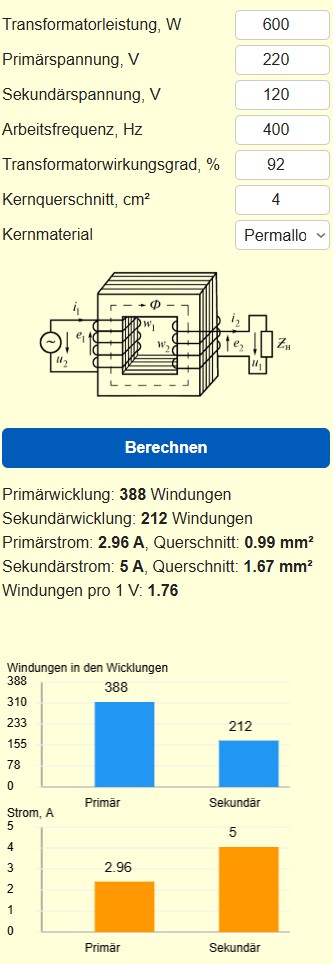

Der Rechner nimmt Ihre Eingaben Leistung, Primärspannung, Sekundärspannung, Frequenz, Kernfläche und Material. Er berechnet die Windungen pro Volt über die Formel mit 4,44, multipliziert dann mit den Spannungen für N1 und N2 und rundet auf sinnvolle Standardwerte. Die Stromwerte leiten sich aus Leistung und Spannungen ab. Für den Leiterquerschnitt wird eine Stromdichte J verwendet, typischerweise 3 Ampere pro Quadratmillimeter. Alle Berechnungen sind Näherungen, sie liefern aber reproduzierbare Ausgangswerte für die Umsetzung.

Beispiele mit vollständigen Rechenschritten

Beispiel 1: Kleiner Netztransformator

Gegeben: Leistung 60 W, Primärspannung 220 V, Sekundärspannung 12 V, Frequenz 50 Hz, Kernquerschnitt 4 cm², Stahlkern mit Bmax = 1,2 T, Wirkungsgrad 92 %.

Zuerst wird der Kernquerschnitt in Quadratmeter umgerechnet: 4 cm² = 0,0004 m².

Windungen pro Volt:

nV = 1 / (4,44 · f · A · Bmax)
nV = 1 / (4,44 · 50 · 0,0004 · 1,2)
nV ≈ 9,38 Windungen/V

Primärwicklung: N1 = 220 · 9,38 ≈ 2065 Windungen

Sekundärwicklung: N2 = 12 · 9,38 ≈ 113 Windungen

Ströme:

I2 = 60 / 12 = 5 A
I1 = 60 / (220 · 0,92) ≈ 0,30 A

Leiterquerschnitte bei 3 A/mm²:
Sekundärwicklung ≈ 1,67 mm²
Primärwicklung ≈ 0,10 mm²

Dieses Beispiel zeigt einen klassischen kleinen Netztransformator für Niederspannungsversorgung.

Beispiel 2: Transformator mittlerer Leistung

Gegeben: Leistung 120 W, Primärspannung 230 V, Sekundärspannung 24 V, Frequenz 50 Hz, Kernquerschnitt 6 cm², Stahlkern mit Bmax = 1,2 T, Wirkungsgrad 90 %.

Kernfläche: 6 cm² = 0,0006 m²

Windungen pro Volt:

nV = 1 / (4,44 · 50 · 0,0006 · 1,2)
nV ≈ 6,26 Windungen/V

Primärwicklung: N1 = 230 · 6,26 ≈ 1439 Windungen

Sekundärwicklung: N2 = 24 · 6,26 ≈ 151 Windungen

Ströme:

I2 = 120 / 24 = 5 A
I1 = 120 / (230 · 0,9) ≈ 0,58 A

Leiterquerschnitte bei 3 A/mm²:
Sekundärwicklung ≈ 1,67 mm²
Primärwicklung ≈ 0,20 mm²

Bei dieser Leistungsklasse sind Erwärmung, Kernverluste und ausreichende Kühlung zwingend zu berücksichtigen.

Fehlerquellen und Praxistipps

Typische Fehler sind zu hohe Flussdichte, zu kleine Querschnitte und unpassende Kernwahl. Zu hohe Bmax führt zu Sättigung und damit zu Verzerrung der Spannung. Kleine Leiterquerschnitte verursachen übermäßige Erwärmung. Zu hohe Frequenz verlangt Ferritkerne, da Stahlkerne bei hohen Frequenzen stark verlustbehaftet sind. Platzieren Sie die Wicklungen so dass die Wärme abgeleitet werden kann, nutzen Sie ausreichende Isolation und testen Sie Prototypen bei Last, um Erwärmung und Spannungsabfall zu prüfen.

• Prüfen Sie die Kernverluste für Ihre Frequenz
• Nutzen Sie kombinierte Kondensatoren und Filter bei kritischen Anwendungen
• Bevorzugen Sie Metallfilmwiderstände und sauber gelötete Anschlüsse

Praxisrezept für die schnelle Auslegung

Geben Sie Leistung, Spannungen, Frequenz, Kernfläche und Material in den Rechner. Starten Sie mit konservativen Werten für Bmax, zum Beispiel eins komma zwei Tesla für Stahl, nutzen Sie eine Stromdichte von drei Ampere pro Quadratmillimeter und runden Sie Windungszahlen auf Standardwerte. Validieren Sie das Ergebnis mit einer Prototypmessung. Passen Sie Windungszahlen an um bei Bedarf die Leerlaufverluste zu reduzieren und um den Gleichstromanteil zu kompensieren.

Große Referenztabellen zur Orientierung

Leistung P	Kernfläche A in cm²	Empfohlene Bmax	Bemerkung
0 bis 50 W	2 bis 6	1,0 bis 1,2	Netztrafos für kleine Geräte
50 bis 200 W	4 bis 12	0,9 bis 1,2	Hausgeräte, Labornetzteile
200 bis 1000 W	12 bis 60	0,8 bis 1,1	Industrielle Anwendungen

Frequenz	Kernwahl	Vorteil
bis 60 Hz	Stahl	Hohe Flussdichte, günstige Kosten
einige kHz bis viele zehn kHz	Ferrit	Geringe Verluste bei hoher Frequenz
mittlere Frequenzen	Permalloy	Gute Permeabilität und moderate Verluste

Der Rechner zur Berechnung von Transformatorparametern und Wicklungsdaten liefert klar definierte Ausgangswerte und reduziert Planungsaufwand. Er ersetzt nicht die Messung, ist aber ein verlässlicher Begleiter beim Entwurf. Nutzen Sie die Formeln und Tabellen als Referenz und validieren Sie Ihre Prototypen unter realen Betriebsbedingungen. Wer diese Regeln befolgt, baut robuste und langlebige Transformatoren.
