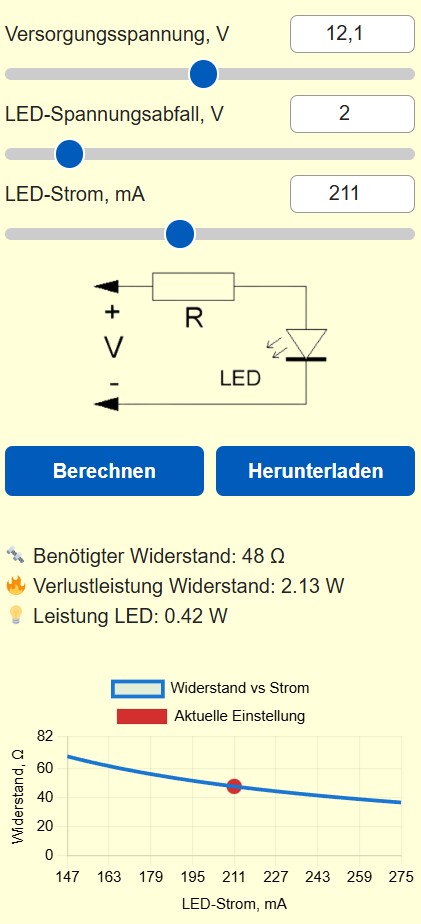

🔥 Verlustleistung Widerstand: ? W
💡 Leistung LED: ? W
Dieser Beitrag erklärt verständlich und praxisorientiert, wie der richtige Vorwiderstand für LED Schaltungen ermittelt wird. Das Schlüsselthema ist Vorwiderstand für LED und seine Bedeutung für Helligkeit, Effizienz und Lebensdauer. Ich schreibe hier als jemand, der viele Schaltungen gebaut hat und auf einfache, sichere Methoden setzt.
Warum ein Vorwiderstand wichtig ist
Ein Vorwiderstand begrenzt den Strom durch die LED. Ohne Begrenzung steigt der Strom unkontrolliert und die LED überhitzt. Das Ergebnis ist reduzierte Lebensdauer oder sofortiger Ausfall. Ein korrekt gewählter Vorwiderstand sorgt für stabile Helligkeit, geringen Energieverlust und zuverlässigen Betrieb.
Grundformeln die der Rechner verwendet
Die beiden Hauptformeln sind einfach und jederzeit anwendbar. Zuerst der Widerstand
R = Uv / I
Uv steht für die Spannungsdifferenz zwischen der Versorgungsquelle und der Durchlassspannung der LED. I ist der gewünschte LED Strom in Ampere. Zur Leistung an dem Widerstand gelten zwei äquivalente Ausdrücke
P = I² × R
und
P = Uv × I
Beide liefern die gleiche Größe, Leistung in Watt. Diese Werte sind entscheidend für die Wahl der Widerstandsleistung in Watt.
Wie der Rechner arbeitet und welche Annahmen er trifft
Der Rechner nimmt drei Eingaben entgegen, Versorgungsspannung, LED Durchlassspannung und Sollstrom. Aus diesen Daten errechnet er R, P und zusätzlich die LED Leistung. Zur Genauigkeit trägt die Empfehlung bei, praktische Vf Werte zu verwenden, die Sie im Datenblatt des LED Herstellers finden. Temperatur beeinflusst Vf, daher gilt, Betriebsdaten aus realer Umgebung zu betrachten.
Praxisbeispiele mit Schritt für Schritt Berechnung
Praxisbeispiel 1, Standard LED mit 20 mA
- Gegeben Vs gleich 9 Volt, Vf gleich 2 Volt, Sollstrom I gleich 20 mA.
- Schritt 1, Uv berechnen, Uv gleich Vs minus Vf gleich 9 minus 2 gleich 7 Volt.
- Schritt 2, Widerstand berechnen, R gleich Uv geteilt durch I gleich 7 Volt geteilt durch 0,02 Ampere gleich 350 Ohm.
- Schritt 3, Leistung am Widerstand, P gleich Uv mal I gleich 7 mal 0,02 gleich 0,14 Watt.
- Ergebnis, Vorwiderstand 350 Ohm, Leistung mindestens 0,25 Watt empfehlen.
Praxisbeispiel 2, Hochstrom LED mit 350 mA
- Gegeben Vs gleich 12 Volt, Vf gleich 3,2 Volt, Sollstrom I gleich 350 mA.
- Schritt 1, Uv gleich 12 minus 3,2 gleich 8,8 Volt.
- Schritt 2, R gleich 8,8 geteilt durch 0,35 gleich 25,14 Ohm.
- Schritt 3, P gleich 8,8 mal 0,35 gleich 3,08 Watt.
- Ergebnis, praxisgerecht wählen Sie 24 oder 27 Ohm, Leistung mindestens 5 Watt oder besser aktiven Treiber verwenden.
Praktische Hinweise und Sicherheitsregeln
Immer die reale Durchlassspannung aus dem Datenblatt verwenden, nicht die grobe Schätzung. Für mehrere LEDs in Reihe addieren Sie die einzelnen Vf Werte. Für parallele Stränge immer pro Strang einen eigenen Widerstand vorsehen. Ist die benötigte Verlustleistung hoch, dann statt Widerstand einen konstantstrom Treiber einsetzen. Im Zweifelsfall Leistung des Widerstands mindestens verdoppeln, besser ist ein aktiver Treiber.
Tabelle 1, Typische Durchlassspannungen nach Farbe und Technologie
| Farbe | Typische Vf in Volt | Bemerkung |
|---|---|---|
| Infrarot | 1,2 bis 1,4 | Fernbedienungen und Sensorik |
| Rot | 1,6 bis 2,0 | Indikatoren und Anzeigen |
| Gelb | 1,9 bis 2,2 | Signalanzeigen |
| Grün | 2,0 bis 3,0 | Unterschiedliche Technologien variieren stark |
| Blau | 2,7 bis 3,3 | häufig in weißen LEDs als Basis |
| Weiß | 2,8 bis 3,6 | Farbtemperatur beeinflusst Vf |
| UV | 3,0 bis 4,0 | Spezialanwendungen |
Tabelle 2, Empfohlene Ströme und typische Lichtleistung
| LED Typ | Empfohlener Strom mA | Typische Helligkeit oder Lichtstrom | Bemerkung |
|---|---|---|---|
| 3 mm Indikator | 2 bis 10 | 100 bis 500 mcd | Energieeffizient, langer Betrieb |
| 5 mm Standard | 5 bis 20 | 500 bis 2000 mcd | häufig 10 mA Betriebsstrom |
| SMD 3528 | 5 bis 20 | 3 bis 6 lm pro Chip | Panelbeleuchtung und Streifen |
| SMD 2835 | 30 bis 60 | 20 bis 40 lm pro Chip | Stark in LED Stripes |
| Power LED 1 W | 300 bis 350 | 80 bis 140 lm | Benötigt Kühlung |
| COB Module | variabel | sehr hoher Lichtstrom | treiberbasierter Betrieb |
Tabelle 3, Schnellreferenz Vorwiderstand bei 20 mA
| Vs Volt | Vf 1,8 V | Vf 2,0 V | Vf 2,8 V | Vf 3,3 V |
|---|---|---|---|---|
| 3,0 V | R 60 Ω, P 0,02 W | R 50 Ω, P 0,02 W | R 10 Ω, P 0,00 W | N A |
| 5,0 V | R 160 Ω, P 0,06 W | R 150 Ω, P 0,06 W | R 110 Ω, P 0,04 W | R 85 Ω, P 0,03 W |
| 9,0 V | R 360 Ω, P 0,14 W | R 350 Ω, P 0,14 W | R 310 Ω, P 0,12 W | R 285 Ω, P 0,11 W |
| 12,0 V | R 510 Ω, P 0,20 W | R 500 Ω, P 0,20 W | R 460 Ω, P 0,18 W | R 435 Ω, P 0,17 W |
| 24,0 V | R 1110 Ω, P 0,44 W | R 1100 Ω, P 0,44 W | R 1060 Ω, P 0,42 W | R 1035 Ω, P 0,41 W |
Tipps zur Dimensionierung und Einbau
Bei hoher Verlustleistung Vorsicht walten lassen. Plazieren Sie den Widerstand so, dass er gut belüftet ist. Nutzen Sie bei über 0,25 Watt Resistoren mit mindestens 0,5 Watt Nennleistung. Für Reihenverbunde von LEDs addieren Sie alle Vf Werte und berechnen den Widerstand aus der verbleibenden Differenz zu Vs. Bei Parallelschaltungen niemals einen einzigen Widerstand für mehrere parallele LEDs benutzen, stattdessen pro Strang einen Widerstand vorsehen.
👉 Wenn die Verlustleistung am Widerstand groß wird oder wenn mehrere LEDs in einer Beleuchtung exakt gleiche Helligkeit erhalten müssen, ist ein Konstantstromtreiber die bessere Lösung. Treiber sind effizienter, stellen den Strom stabil ein und reduzieren thermische Einflüsse. Für starke Lichtquellen und industrielle Anwendungen ist der Treiber die Standardlösung.
Abschließende Zusammenfassung
Der Vorwiderstand für LED ist ein einfaches, aber essentielles Bauteil. Mit der Formel R gleich Uv durch I finden Sie schnell einen geeigneten Wert. Achten Sie auf Leistung P zur Wahl der richtigen Bauform. Bei höheren Leistungen oder mehreren LEDs in Reihe empfiehlt sich ein Konstantstromtreiber. Mit den Tabellen und Beispielen in diesem Beitrag haben Sie eine solide Grundlage zum schnellen und sicheren Dimensionieren.
