Rechner für Arduino-Projekte und Schaltungen

Der Rechner für Arduino Projekte und Schaltungen hilft bei typischen Alltagsszenarien in der Mikrocontroller Entwicklung, etwa beim Berechnen von Vorwiderständen, beim Dimensionieren von Spannungsteilern, beim Abschätzen der Last am Pin und bei PWM Berechnungen. Diese Anleitung erklärt die zugrunde liegenden Formeln liefert praxisnahe Beispiele und große Tabellensammlungen als schnelle Referenz für Schaltungsdesign und Programmierung.

Arduino Projekte leben von schnellen Iterationen und klaren Entscheidungen. Ein schneller Rechner reduziert Fehler bei Einheiten verhindert Überlasten von Pins und spart Zeit beim Experimentieren. Wer Kontrolle über Strom Last Leistung und Timings hat, baut zuverlässigere Projekte. In dieser Anleitung finden Sie kompakte Regeln und nachvollziehbare Schritt für Schritt Beispiele die sofort im Labor oder auf dem Breadboard anwendbar sind.

Übersicht der im Rechner verwendeten Formeln

Das Werkzeug nutzt einfache physikalische Beziehungen die in praktisch allen Arduino Projekten auftauchen. Diese Formeln sind bewusst einfach gehalten damit sie im Kopf oder auf dem Papier schnell nutzbar sind.

• Ohm Gesetz, U = R · I
• Strom aus Spannung und Widerstand, I = U / R
• Leistung, P = U · I
• Alternative Leistungsformen, P = I² · R und P = U² / R
• Vorwiderstand für LED, R = (Vcc − Vf) / I
• Spannungsteiler, Vout = Vin · R2 / (R1 + R2)
• R2 im Spannungsteiler, R2 = R1 · Vout / (Vin − Vout)
• PWM Frequenz für Timer, f_pwm = f_clk / (prescaler · (TOP + 1))

Formeln im Rechner für Arduino Projekte und Schaltungen

Die wichtigsten Formeln werden hier ausführlich erklärt und in zwei konkreten Beispielen angewendet. Diese Gleichungen sind die Basis aller Rechnungen im Tool.

Ohm Gesetz und Leistung

Spannung, Widerstand und Strom hängen linear zusammen. Kennt man zwei Größen, lässt sich die dritte direkt berechnen. Leistung beschreibt die elektrische Energie pro Zeit und ist relevant für die Wahl von Widerständen und Leistungsbauteilen.

PWM und Timer

Für die Erzeugung von PWM wird die Basistaktung der MCU durch einen Prescaler und den Timerwert TOP geteilt. Die PWM Frequenz ergibt sich direkt daraus. Bei Arduino Uno mit 16 Megahertz Takt und typischen Prescalern ergeben sich brauchbare Werte für LED Dimmung Motorsteuerung und Frequenzgenerierung.

Praxisbeispiel 1, LED Vorwiderstand und Leistung

Aufgabe, Versorgung Vcc 5 Volt, LED Durchlassspannung Vf 2 Volt, gewünschter Strom 20 Milliampere. Gesucht Vorwiderstand und Verlustleistung im Widerstand.

Berechnung Schritt 1, Strom in Ampere

I = 20 mA = 0.02 A

Berechnung Schritt 2, Widerstand

R = (Vcc − Vf) / I

R = (5 − 2) / 0.02

R = 3 / 0.02

R = 150 Ohm

Berechnung Schritt 3, Verlustleistung im Widerstand

P = I² · R

P = 0.02² · 150

P = 0.0004 · 150

P = 0.06 W

Ergebnis, Vorwiderstand 150 Ohm, Verlustleistung 60 Milliwatt. Ein Standardwiderstand 0.125 Watt ist ausreichend, Sicherheitsmarge bedenken.

Praxisbeispiel 2, Spannungsteiler für Referenzspannung

Aufgabe, Vin 12 Volt, gewünscht Vout 5 Volt, gewählter R1 10 kOhm. Gesucht R2.

Formel für R2

R2 = R1 · Vout / (Vin − Vout)

Einsetzen

R2 = 10000 · 5 / (12 − 5)

R2 = 10000 · 5 / 7

R2 ≈ 7142.86 Ohm

Ergebnis, R2 ungefähr 7.15 kOhm. Für Standardwerte ist 6.8 kOhm oder 7.5 kOhm akzeptabel. Belastung und Eingangswiderstand der nächsten Stufe beachten.

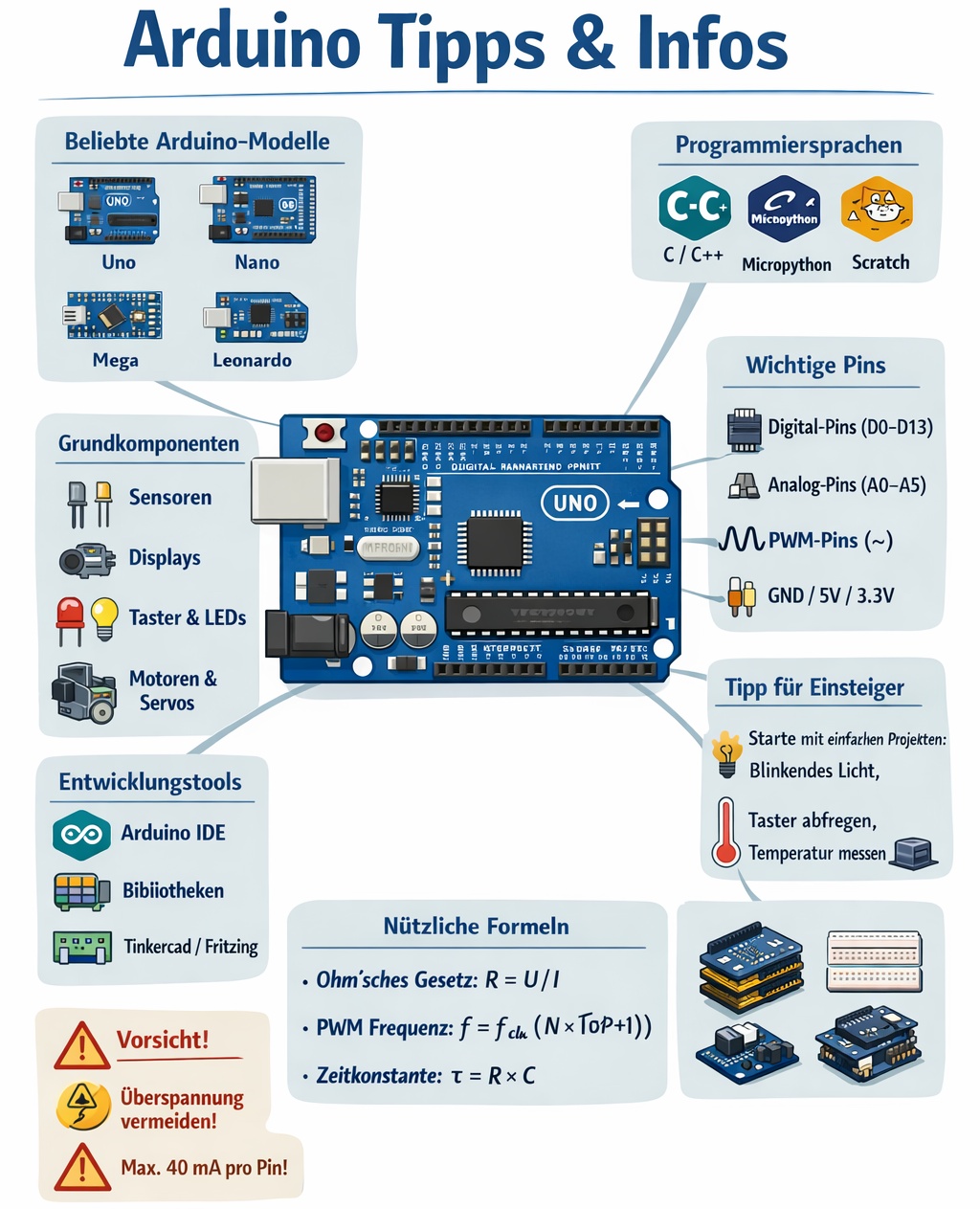

Große Referenztabelle, Arduino Modelle und Eigenschaften

Große Referenztabelle, Pins und typische Maximalwerte

Große Referenztabelle, Widerstandswerte und Farbcode

Parameter für PWM und Timer Referenz

Typische Prescaler Werte beim 16 Megahertz Takt

• Prescaler 1
• Prescaler 8
• Prescaler 64
• Prescaler 256
• Prescaler 1024

Beispiel für PWM mit Prescaler 64 und TOP 255

f_pwm = 16 000 000 / (64 · 256) ≈ 976.56 Hertz

Periodendauer T = 1 000 000 / f_pwm in Mikrosekunden

Tipps zur Auswahl von Widerständen und Sicherheitshinweise

Bei LED Schaltungen immer Stromgrenze bedenken, bei Motoren Stromspitzen erwarten. Verwenden Sie bei höheren Strömen Treiberbausteine und MOSFETs statt MCU Pins. Achten Sie auf Schaltungsmasse und gemeinsame Bezugsmasse. Isolieren Sie Netzteile und prüfen Sie Polung vor dem Anschließen. Für Sensoren nutzen Sie ideale Abtastraten und entkoppeln Sie Versorgungsleitungen gegen Störungen.

Mehrere kurze Checklisten für Praxisaufgaben

• Vor dem ersten Test, Schaltung prüfen und Verbindungen kontrollieren
• Bei Spannungsteiler prüfen dass Vout unter ADC Referenz liegt
• Bei PWM Test, zuerst niedrige Frequenz wählen und Oszilloskop nutzen
• Bei Lastmessung sicherstellen dass Leistungswiderstände geeignete Leistung aushalten

Der Rechner für Arduino Projekte und Schaltungen ist ein Werkzeug für schnelle Entscheidungen und Plausibilitätsprüfungen. Er ersetzt keine detaillierte Auslegung für industrielle Produkte aber er reduziert Entwicklungszeit in Prototypenphase erheblich. stets Sicherheitsmargen einplanen und Belastungen real messen. Nutzen Sie die Tabellen als Primärreferenz und passen Sie Bauteilwahl an konkrete Bedingungen an.

Empfohlene Literatur

• Arduino Grundlagen, Autor Matthias Horn
• Praxisbuch Elektronik, Autor Thomas Fischer
• Programmieren mit Arduino, Autorin Julia Weber
• Schaltungstechnik kompakt, Autor Rolf Meier
• Messtechnik für Ingenieure, Autor Hans Keller
