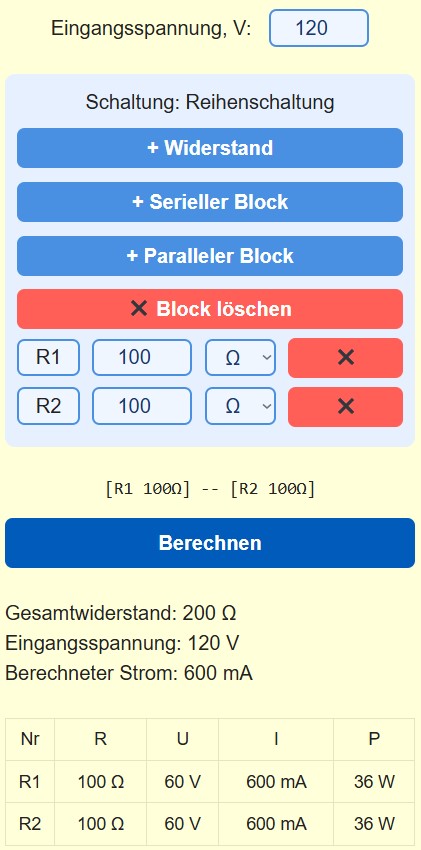

Rechner für gemischte Widerstandsschaltungen

Dieser Text stellt einen klaren und praxisorientierten Rechner für gemischte Widerstandsschaltungen vor und erklärt, warum das richtige Rechnen von Reihen und Parallelschaltungen für Schaltungsentwurf und Messung entscheidend ist. Sie finden hier kompakte Regeln, nachvollziehbare Formeln, große Nachschlagetabellen und echte Anwendungsbeispiele die sich sofort in Ihrem Projekt einsetzen lassen. Das Ziel ist ein zuverlässiges Verständnis wie sich Ersatzwiderstände bilden und wie Spannungen und Ströme sich in komplexen Netzen verteilen.

Gemischte Schaltungen kombinieren Reihen- und Parallelschaltungen, oft verschachtelt, und führen ohne strukturierten Ansatz schnell zu Fehlern. Ein schneller Rechner spart Zeit und reduziert Messfehler. Er hilft beim Abschätzen von Stromstärken, beim Dimensionieren von Bauteilen und beim Prüfen ob eine Schaltung thermisch und elektrisch stabil bleibt. Für jeden Ingenieur oder Technikinteressierten ist die Fähigkeit, gemischte Widerstandsschaltungen sicher zu berechnen, eine Schlüsselkompetenz.

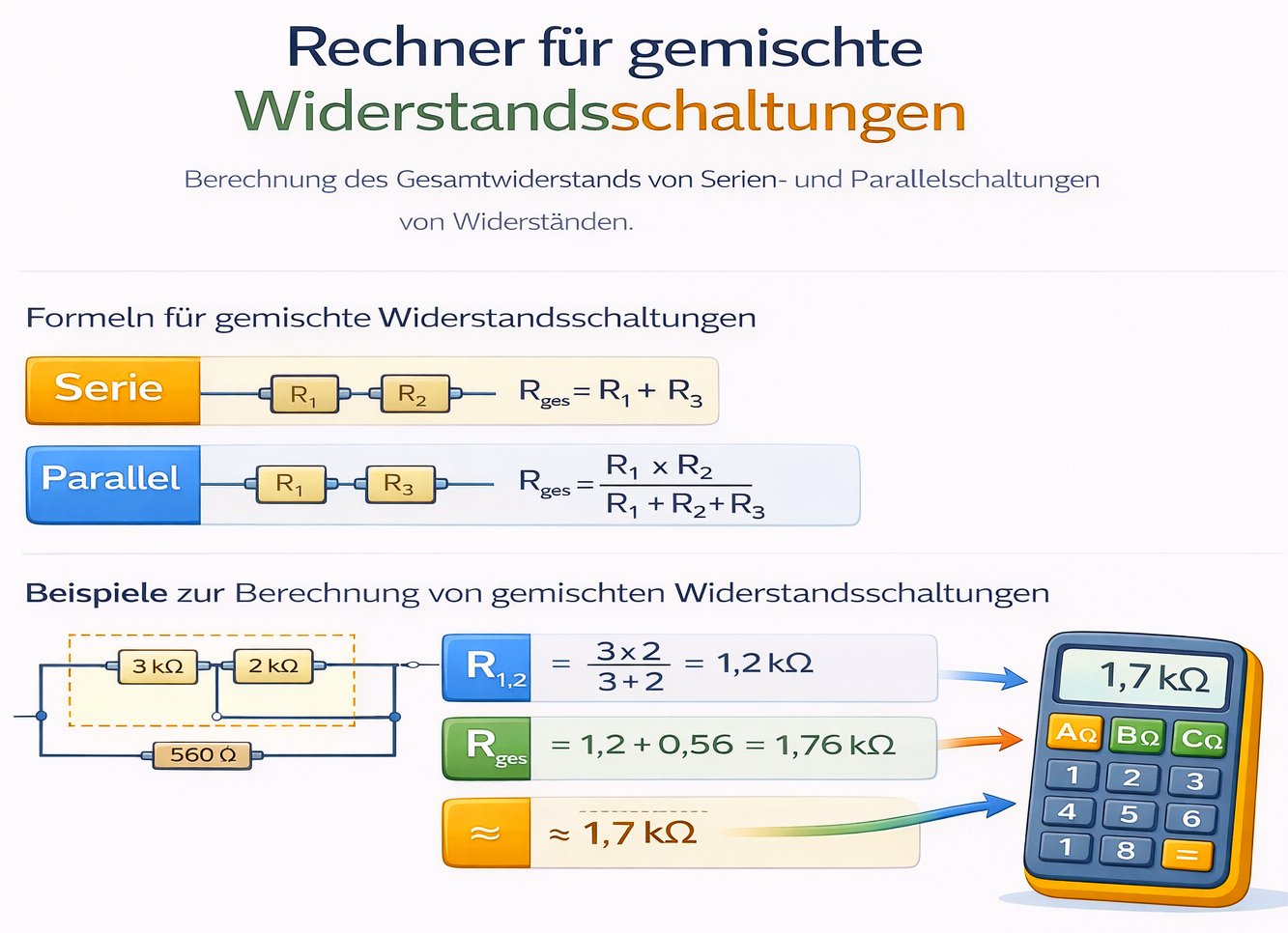

Grundregeln und verwendete Formeln

In elektronischen Netzwerken sind zwei Grundfälle zu unterscheiden. Erster Fall, Widerstände in Reihe, Ersatzwiderstand ist Summe der Einzelwiderstände:

R_gesamt = R1 + R2 + R3 + …

Zweiter Fall, Widerstände parallel geschaltet, Kehrwert der Summe der Kehrwerte ergibt den Ersatzwiderstand:

R_gesamt = 1 geteilt durch 1/R1 + 1/R2 + 1/R3 + …

Für Kombinationen verwendet man schrittweise Reduktion. Zuerst Teilnetz ersetzen, dann weiterrechnen. Zur Berechnung von Spannungs- und Stromverteilungen gilt Ohmsches Gesetz:

U = I * R

I = U geteilt durch R

Leistung an einem Widerstand berechnet sich mit:

P = U * I

oder alternativ:

P = I^2 * R

oder:

P = U^2 geteilt durch R

Übersichtstabelle der Einzelregeln

Große Referenztabelle: E12 Standardwerte und Umrechnung

Große Referenztabelle: Schnelle Umrechnung üblich genutzter Kombinationen

Strategie zum schrittweisen Lösen

Beginnen Sie immer mit dem kleinsten geschlossenen Teilnetz, ersetzen Sie diesen durch seinen Ersatzwiderstand, und fahren Sie fort bis zur vollständigen Reduktion. Prüfen Sie Zwischenergebnisse mit einem groben Schätzwert um Fehler früh zu erkennen. Nutzt Ihre Schaltung Symmetrie, so vereinfacht das die Rechnung deutlich. Bei parallelen Gruppen zuerst parallel rechnen, bei seriellen Gruppen direkt addieren. Dokumentieren Sie jeden Schritt, sonst verliert man bei verschachtelten Netzen schnell die Übersicht.

Beispiel 1, typische Kombination

Aufgabe: Gegeben Spannung 12 V, R1 gleich 100 Ohm in Reihe mit einem Parallelblock R2 gleich 220 Ohm und R3 gleich 330 Ohm. Gesucht Gesamtwiderstand, Strom und Spannungsverteilung.

Schritt 1, Parallelblock berechnen. Kehrwerte addieren:

1/R_parallel = 1/220 + 1/330

1/220 gleich 0,004545, 1/330 gleich 0,003030

Summe gleich 0,007575, daher R_parallel gleich 1 geteilt durch 0,007575 gleich 132,05 Ohm

Schritt 2, Gesamtwiderstand R_gesamt gleich R1 plus R_parallel gleich 100 + 132,05 gleich 232,05 Ohm

Schritt 3, Gesamtstrom I gesamt gleich U geteilt durch R_gesamt gleich 12 geteilt durch 232,05 gleich 0,0517 Ampere

Schritt 4, Spannung an R1 gleich I gesamt mal R1 gleich 0,0517 mal 100 gleich 5,17 Volt

Spannung am Parallelblock gleich Restspannung gleich 12 minus 5,17 gleich 6,83 Volt

Strom durch R2 gleich U_block geteilt durch R2 gleich 6,83 geteilt durch 220 gleich 0,03105 Ampere

Strom durch R3 gleich 6,83 geteilt durch 330 gleich 0,0207 Ampere

Prüfung, Summe der Zweigströme gleich 0,03105 plus 0,0207 gleich 0,05175 Ampere, passt zur Gesamtstromstärke

Beispiel 2, verschachtelte Blöcke

Aufgabe: R1 gleich 47 Ohm und R2 gleich 100 Ohm in Reihe, dieses Paar parallel zu R3 gleich 220 Ohm, eingespeist mit 9 Volt. Gesucht Gesamtwiderstand und Ströme.

Schritt 1, Reihenpaar berechnen R_series gleich R1 plus R2 gleich 47 plus 100 gleich 147 Ohm

Schritt 2, Gesamtparallel mit R3 berechnen

1/R_gesamt = 1/147 + 1/220

1/147 gleich 0,0068027, 1/220 gleich 0,0045455

Summe gleich 0,011348, R_gesamt gleich 88,14 Ohm

Schritt 3, Gesamtstrom I gesamt gleich 9 geteilt durch 88,14 gleich 0,1021 Ampere

Schritt 4, Spannung über parallelem Zweig gleich U gleich I gesamt mal R_gesamt gleich 9 Volt als Ausgangsprüfung, einzelne Zweigspannungen sind gleich

Strom durch Reihenpaar gleich U geteilt durch 147 gleich 9 geteilt durch 147 gleich 0,06122 Ampere

Strom durch R3 gleich 9 geteilt durch 220 gleich 0,04091 Ampere

Summe 0,06122 plus 0,04091 gleich 0,10213 Ampere, entspricht I gesamt

Fehlerquellen und praktische Hinweise

Unterlassen Sie Annahmen ohne Prüfung, zum Beispiel dass Bauteilwerte exakt sind. Widerstände haben Fertigungstoleranzen die je nach Serie 1 Prozent bis 20 Prozent betragen. Temperatur beeinflusst Widerstandswerte, besonders bei Leistungshalbleitern. Achten Sie beim Messen auf die Bezugsmasse und auf die Messgeräteingangsimpedanz. Bei sehr kleinen Widerstandswerten berücksichtigen Sie Leitungswiderstand.

Schnelle Faustregeln

• Bei Reihenschaltung addieren, Strom bleibt gleich
• Bei Parallelschaltung Kehrwerte addieren, Spannung bleibt gleich
• Bei zwei Widerständen parallel ist das Produkt geteilt durch Summe eine kompakte Formel
• Nutzen Sie schrittweise Reduktion für verschachtelte Netze
• Bei großen Kontrasten in Widerstandswerten dominiert der kleinere Wert in Parallelschaltungen

Erweiterte Tabellen für schnelle Referenz

Abschließende Empfehlungen

Arbeiten Sie schrittweise, dokumentieren Sie Zwischenschritte und nutzen Sie die Tabellen dieses Leitfadens als schnelle Referenz. Wenn Sie regelmäßig komplexe gemischte Widerstandsschaltungen analysieren, lohnt sich die Automatisierung in einem Rechner der stufenweise Reduktion beherrscht. Prüfen Sie Ergebnisse mit einem einfachen Schätzwert um Tippfehler zu erkennen. Ein sauberes Verständnis der Regeln für Reihenschaltung, Parallelschaltung und die Anwendung des Ohmschen Gesetzes ist die Grundlage für sichere Berechnungen.

📊 Rechner für gemischte Widerstandsschaltungen bleibt das Werkzeug das Sie im Alltag entlastet, wenn Struktur und Methodik eingehalten werden.
