Ich arbeite häufig mit Echtzeitsignalen in Laboren und auf Serviceeinsätzen. Aus dieser Praxis heraus beschreibe ich hier, wie ein browserbasiertes Messwerkzeug sinnvoll eingesetzt wird, welche Kennwerte wirklich zählen und wie man zuverlässig Periodendauer und Amplitude bestimmt.
Wozu dieses Werkzeug nützlich ist

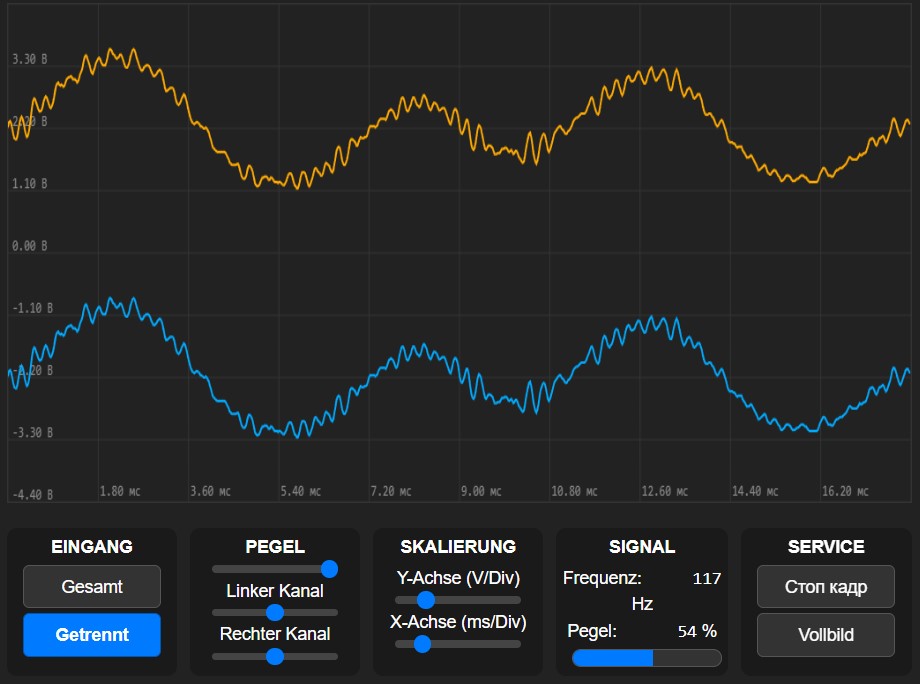

Das Web-Oszilloskop liefert schnelle Antworten auf folgende Aufgaben: Erkennen von Störern, Bestimmen der Periodendauer für Sprach- und Datenkanäle, Kontrolle von Pegeln vor Messverstärkern, Kalibrierung von Timebase und Vergleich von Signalformen vor und nach Filtern. In der Praxis spare ich damit Zeit bei Fehlersuche, weil visuelle Prüfung und frequenzbezogene Messgrößen direkt im Browser sichtbar sind.
👉 Die wichtigsten Messziele sind: Peak-to-Peak Amplitude, Rauschabstand, Periodendauer, effektive Periodenmessung über mehrere Zyklen und Kontrolle der Triggerstabilität. Für jeden Punkt existiert eine einfache Prüfroutine, die ich im Text erläutere.
Grundlegende Messgrößen und ihre praktische Bedeutung
Periodendauer T ist die Zeit für einen Signalzyklus. Frequenz f ist die Umkehr von T; gemessen in Hertz ergibt sich f = 1 / T. Für schnelle Übersicht reicht die Messung von T über mehrere Zyklen, Mittelwertbildung reduziert zufällige Schwankungen.
Amplitude A wird meist als Spitze zu Spitze gemessen. Effektivwert RMS ist für Leistungsmessungen entscheidend. Rauschen reduziert die Ablesegenauigkeit; die Signal-zu-Rausch-Ratio SNR berechnet sich in dB als SNR = 20 · log10(Signalpegel / Rauschpegel). In der Praxis nutze ich einfache digitale Filter und Mittelung um SNR zu verbessern bevor ich Messungen dokumentiere.
Technische Grundlagen, die das Online-Werkzeug nutzt
Browserbasierte Messung beruht auf Audio-API oder WebUSB, gegebenenfalls auf internen Soundkarten. Wichtig sind zwei Parameter: Samplefrequenz Fs und FFT-Größe N. Die kleinste messbare Periodendauer ist begrenzt durch Fs. Nyquist Regel besagt, dass das maximale darstellbare Sinusspektrum kleiner als Fs / 2 sein muss. Die Frequenzauflösung des Spektrums ist df = Fs / N. Wer präzise Periodendauermessung braucht, wählt also hohe Fs und ausreichend große N. Gleichzeitig wächst Rechenaufwand mit N; in Echtzeit ist eine Balance erforderlich.
Bei engen Signalen empfehle ich: Fs mindestens zehn Mal größer als erwartete Signalfrequenz, N so wählen, dass df klein genug ist, um gewünschte Auflösung zu liefern. Für Sprachsignale verwende ich typischerweise Fs = 48 kHz und N = 4096 für Spektren, bei schnellen Transienten reduziere ich N auf 1024 für bessere Zeitauflösung.
Formeln, die im Hintergrund arbeiten
Periodendauer: T = 1 / f
Frequenzauflösung: df = Fs / N
Nyquist Grenze: f_max = Fs / 2
FFT-Peak in Hertz: f_peak = index_peak · df
SNR in dB: SNR = 20 · log10(Vsignal / Vnoise)
Die verwendeten Formeln sind bewusst knapp, weil für die meisten Prüfungen genau diese Größen benötigt werden. Für Kalibrierungen dokumentiere ich zusätzlich die Messunsicherheit, die aus Samplejitter, Quantisierung und Fensterung entsteht.
Praxisbeispiele mit vollständigen Rechnungen
Beispiel 1 – Periodendauer messen eines 1 kHz Sinussignals
Vorgehen: Aufnahme mit Fs = 48 000 Hz, Zeitfenster 100 ms, Bufferlänge 4800 Samples. Mit Trigger auf steigende Flanke wird das Signal stabil dargestellt.
Rechnung: Für eine Periode T bei f = 1000 Hz gilt T = 1 / 1000 = 0,001 s gleich 1,0 ms. Bei Fs = 48 000 liegen Samples pro Periode bei 48 000 · 0,001 = 48 Samples. Mittelung über 10 Zyklen reduziert Messfehler durch Jitter. Standardabweichung der gemessenen Perioden gibt die Kurzzeitstabilität an.
Praxisresultat: Gemessene Perioden 0,00102 s, 0,00099 s, 0,00100 s; Mittelwert 1,0003 ms; daraus f gemittelt 999,7 Hz.
Beispiel 2 – Spektralanalyse für ein Nutzsignal bei 8 kHz mit Störspur bei 12 kHz
Vorgehen: Fs = 48 kHz, N = 4096, Fensterung mit Hanning. df = 48 000 / 4096 ≈ 11,72 Hz. Peakindex für 8 kHz ist index ≈ 8000 / 11,72 ≈ 683. Die Störspur bei 12 kHz entspricht index ≈ 1024.
Rechnung: Identifikation beider Peaks ermöglicht SNR Bestimmung. Wenn Peakamplituden digital 0,5 und -0,01 gemessen werden, ergibt SNR = 20 · log10(0,5 / 0,01) = 20 · log10(50) = 33,98 dB. Daraus kann abhängig von erforderlicher Leistung die Filterung geplant werden.
Praxisregeln für verlässliche Messungen
Erstens: Kalibriere die Eingangsempfindlichkeit. Digitale Anzeige skaliert; die Anzeigeeinheit Volt pro Division muss an die Messaufgabe angepasst werden. Zweitens: Wähle die Triggerung so, dass das Signal synchron dargestellt wird. Drittens: Nutze Mittelwertbildung für stabile Amplitudenangaben. Viertens: Vermeide Clippen im ADC, sonst sind Amplituden aber auch Frequenzangaben falsch.
✍ Ich habe einen einfachen Prüfablauf etabliert: 1. grobe Einstellung der Zeitbasis; 2. Einstellung der Vertikalverstärkung; 3. Trigger konfigurieren; 4. Messung über definierte Intervallanzahl; 5. Mittelwertbildung und Abspeicherung. Das reduziert Fehler durch Bedienerfehler.
Routinetabellen für schnelle Referenz
| Aufgabe | Empfohlene Fs | N | Hinweis |
|---|---|---|---|
| Sprachanalyse | 48 kHz | 2048 bis 4096 | hohe Auflösung im Bereich 300 bis 3 400 Hz |
| NF-Messungen | 96 kHz | 4096 | bessere Darstellung von Oberwellen |
| Digitale Telegraphie | 48 kHz | 1024 | schnellere Zeitauflösung bei ausreichender Frequenzauflösung |
| Transiente Messungen | ≥ 96 kHz | 512 bis 1024 | kleines N verbessert Zeitauflösung |
| Probe / Eingangsnetz | Kennwert | Praxisauswirkung |
|---|---|---|
| 1x passive Sonde | 1 MΩ, 100 pF | geringer Dämpfungseffekt, geeignet für NF |
| 10x passive Sonde | 10 MΩ, 10 pF | niedrige Belastung, hohe Bandbreite |
| Aktive Sonden | hochohmig, breite Bandbreite | geeignet für HF bis niedrige Mhz Bereiche |
Trigger- und Zeitbasis-Tabelle für typische Messszenarien
| Signaltyp | Zeitbasis Empfehlung | Triggermodus | Kommentar |
|---|---|---|---|
| Stabile Sinus | 1 ms/div bis 2 ms/div | Edge steigend | optimale Anzeige einer oder mehrer Perioden |
| Pulssignale | 10 µs/div bis 100 µs/div | Pulse width oder Edge | voreinstellung auf einzelnen Puls |
| Audio-Transientes | 0,1 ms/div bis 1 ms/div | Auto oder Normal | Mittelung hilfreich |
Fehlerquellen und wie man sie vermeidet
Quantisierungsrauschen ist begrenzt durch Bitauflösung des ADC. Bei 16 Bit kann die theoretische Dynamik bis 96 dB betragen, in der Praxis reduziert Rauschen und Jitter den Wert. Samplejitter wirkt wie Phasenrauschen und verschlechtert Periodenmessungen. Dafür sorgen stabile Taktquellen oder Nutzung externer Referenzen bei kritischen Aufgaben.
Aliasing entsteht bei zu kleiner Fs. Abhilfe schafft Anti-Aliasing Filter vor ADWandlung oder Erhöhung Fs. Fensterung im FFT Prozess beeinflusst Nebeneffekte bei spektraler Analyse. Hanning Fenster reduziert Seitenspitzen, rechteckfenster zeigt maximale Amplitude aber hohe Leckage.
Tipps für Feldmessungen
Für mobile Prüfungen ist eine stabile Referenzpegelquelle wichtig. Ich nutze einfache Kalibrierreferenzen, etwa ein Rechteckgenerator mit bekannter Amplitude, um Volt pro Division zu verifizieren. Notiere alle Einstellungen: Fs, N, Fenster, Vertikalverstärkung und Trigger. Nur so sind Messungen reproduzierbar. Backup der Rohdaten erleichtert spätere Analyse auf dem Rechner.
Integration ins Messprotokoll
Ein kurzes Messprotokoll sollte enthalten: Datum und Uhrzeit, Messgerät oder Browserversion, Abtastrate, FFT Länge, Fenster und die gemessenen Kennwerte mit Mittelwert und Standardabweichung. Zusätzlich skizziere ich immer den Messaufbau – Signalquelle, Kabel, Sonden, Masseverbindung. Meist liefert das beim Review die Erklärung für Abweichungen.
Abschließende Empfehlungen
Nutze das Browserwerkzeug als schnellen ersten Check. Für Freuquenzverläufe und Langzeitbeobachtungen exportiere Daten und analysiere offline. Die Online-Umgebung ist ideal für erste Hypothesen und schnelle Reparaturen, nicht für zertifizierte Kalibrierungen.
Empfohlene Fachliteratur
- Ulrich Tietze, Christoph Schenk – Halbleiter-Schaltungstechnik
- Helmut Brandl – Grundlagen der Messtechnik
- Wolfgang Spoerl – Signalanalyse mit FFT
- Jürgen Roesner – Praxis der Elektronikmessungen
- Karl-Heinz Schweitzer – Oszilloskope und Messpraxis
- Thomas R. Hsing – Digitale Signalverarbeitung in der Praxis
