Resonanzfrequenz eines LC-Schwingkreises

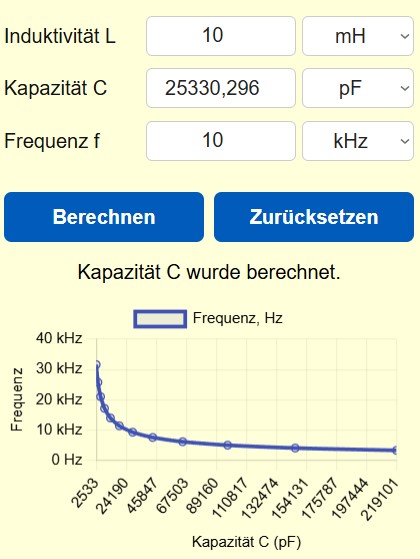

Dieser Rechner für die Resonanzfrequenz eines LC-Schwingkreises zeigt dir präzise wie man die Schwingkreisfrequenz ermittelt, Bauteile dimensioniert und die Ergebnisse in der Praxis nutzt. Der Text erklärt die grundlegende Physik knapp und praxisorientiert, liefert klare Formeln, zwei ausgereifte Rechenbeispiele mit vollständiger Schrittfolge и umfangreiche Tabellen als Nachschlagewerk.

Wozu dient die Resonanzfrequenz im Projektalltag

Resonanzfrequenz ist der zentrale Parameter in Filtern, Antennenabstimmungen и Schwingkreisen. Wer die Resonanz kennt, kann Sperrkreise und Bandpassfilter planen, Schwingungen gezielt erzeugen oder Störanfälligkeit reduzieren. In Audioanwendungen entscheidet die Resonanz darüber, ob ein Filter tief oder hoch flankt. In Funktechnik bestimmt sie die Abstimmung einer Antenne. In Messaufbauten hilft sie bei der Kalibrierung und bei der Auswahl von Bauteilen mit passenden Toleranzen.

Die zentralen Formeln

Die grundlegende Formel zur Berechnung der Resonanzfrequenz lautet

f = 1 ÷ (2π × √(L × C))

Hier steht f für die Frequenz in Hertz, L für die Induktivität in Henry und C für die Kapazität in Farad. Umgeformt ergeben sich zwei weitere nützliche Formeln

L = 1 ÷ (4π² × f² × C)

C = 1 ÷ (4π² × f² × L)

Diese Umformungen erlauben es, aus zwei bekannten Größen die dritte zu berechnen. Alle Rechenschritte sind mit Standardarithmetik zu lösen und lassen sich leicht in Tabellenkalkulationen oder in Skripten umsetzen.

Praxisbeispiele mit vollem Rechenweg

Beispiel 1, Frequenz berechnen

Gegeben sind L gleich 10 milliHenry und C gleich 100 nanoFarad. Zuerst beide Werte in SI Einheiten umwandeln. Das heißt L gleich 0.010 Henry und C gleich 0.000000100 Farad. Multipliziere L und C

L × C = 0.010 × 0.000000100 = 0.000000001

Berechne die Quadratwurzel

√(L × C) = √0.000000001 = 0.000031622776

Multipliziere mit 2π

2π × √(L × C) = 2 × 3.141592654 × 0.000031622776 = 0.000198943678

Jetzt den Kehrwert nehmen

f = 1 ÷ 0.000198943678 = 5032.921

Das Ergebnis lautet f ≈ 5032.921 Hertz или 5.033 Kilohertz.

Beispiel 2, Induktivität berechnen

Gegeben sind f gleich 10 Megahertz und C gleich 10 picoFarad. Zuerst in SI umrechnen. f gleich 10 000 000 Hertz und C gleich 0.00000000001 Farad. Quadratiere die Frequenz

f² = 10 000 000 × 10 000 000 = 1.0e14

Multipliziere 4π² mit f² und C

4π² × f² × C = 39.47841760 × 1.0e14 × 0.00000000001 = 39.47841760 × 1.0e3 = 39478.41760

Jetzt den Kehrwert nehmen

L = 1 ÷ 39478.41760 = 0.0000253303 Henry

Das entspricht L ≈ 25.330 Mikrohenry.

Tipps zur praktischen Bauteilwahl

Wähle Bauteile mit Blick auf Toleranz und Temperaturstabilität. Spulen haben häufig eine Toleranz von 5 bis 20 процентов, Kondensatoren können in Keramik oder Folie deutlich stabiler sein. In der Hochfrequenztechnik empfiehlt sich NP0 Keramik für Kapazitäten до 1 nF. Für größere Kapazitäten sind Folienkondensatoren meist stabiler. Achte auf parasitäre Effekte у Spulen, Leitungsinduktivitäten und Verluste durch Kernmaterialien. Verwende bei Bedarf Messgeräte для Feinabstimmung, weil reale Bauteile von Nennwerten abweichen können.

Große Referenztabelle A — L = 10 mH, C variiert

Kapazität C	Resonanz f
1 nF	50.329 kHz
10 nF	15.915 kHz
100 nF	5.033 kHz
1 µF	1.592 kHz
10 µF	503.292 Hz
100 µF	159.155 Hz

Große Referenztabelle B — C = 100 nF, L variiert

Induktivität L	Resonanz f
10 µH	159.155 kHz
100 µH	50.329 kHz
1 mH	15.915 kHz
10 mH	5.033 kHz
100 mH	1.592 kHz

Messpraxis und Fehlerquellen

Bei Messungen mit Oszilloskop und Frequenzgenerator vermeide Leitungsinduktivitäten und lose Verbindungen. Prüfe, ob Masseverbindungen kurz gehalten werden. Die Induktivität einer Spule ändert sich bei Näherung an Metall oder bei Kernbewegung. Kondensatoren haben Abhängigkeiten von Spannung und Temperatur. Kalibriere Messgeräte regelmäßig и notiere Messbedingungen, чтобы du Ergebnisse reproduzieren kannst.

👉 In der Simulation lassen sich parasitäre Widerstände und Verluste hinzufügen. Simuliere mit SPICE Varianten, um zu sehen wie Q Faktor und Dämpfung die Kurve verändern. Der Q Faktor ist Verhältnis von gespeicherter zu dissipierter Energie и entscheidet über Schmalbandigkeit. Hoher Q bedeutet enge Bandbreite и klare Resonanzspitze. Für Breitbandanwendungen wähle niedrigen Q.

Schnelle Checkliste для Entwicklung

• Formel f = 1 ÷ (2π × √(L × C)) im Kopf behalten
• Werte in SI Einheiten umrechnen перед Berechnung
• Auf Toleranzen achten и Bauteile mit geeigneter Temperaturstabilität wählen
• Bei Hochfrequenz Parasitärwerte einrechnen und Leiterbahnen kurz halten
• Simulation vor Prototypbau durchführen

Weiterführende Tabellen и schnelle Umrechnung

Einheit	Multiplikator zu SI	Gängige Schreibweise
Henry	1	H
Millihenry	1e−3	mH
Microhenry	1e−6	µH
Nanofarad	1e−9	nF
Picofarad	1e−12	pF
Microfarad	1e−6	µF
Hertz	1	Hz
Kilohertz	1e3	kHz
Megahertz	1e6	MHz

Zusammenfassung und Fazit

Der Rechner für die Resonanzfrequenz eines LC-Schwingkreises ist ein Werkzeug für schnelle Dimensionierung und für die Vorbereitung von Messungen. Mit den gezeigten Formeln und Tabellen lässt sich sowohl die Frequenz berechnen als auch die nötige Induktivität oder Kapazität für eine gewünschte Abstimmung ermitteln. Wer die praktischen Tipps beachtet и Messbedingungen dokumentiert, erhält reproduzierbare Ergebnisse и vermeidet typische Fallstricke.

Weiterführende Literatur

• Horst Bissinger: Elektronikpraxis, Grundlagen der Schwingkreise
• Klaus Schmitt: Schaltungstechnik für Funk und HF, Praxis und Anwendungen
• Günter Müller: Passive Bauelemente, Kennwerte, Auswahl und Anwendung
• Peter Wagenknecht: Handbuch der Schwingkreise, Messung und Planung
• Thomas Becker: Grundlagen der Hochfrequenztechnik
• Andreas Köhler: Filter und Frequenzweichen in der Praxis
• Markus Lindner: Elektronische Messtechnik für Entwickler
