Interaktiver CMU-Filter-Rechner mit dynamischer Animation

Diese Anleitung erklärt präzise und praxisorientiert wie Ihre dreibandige Farbmusik funktioniert. Ziel ist sofortiger Nutzen. Sie erhalten klare Handlungsanweisungen zur Einrichtung, Erklärung der Schlüsselgleichung für die Filter, zwei durchgerechnete Beispiele und umfangreiche Tabellen mit Referenzwerten. Text ist geschrieben im Ton eines erfahrenen Bastlers und richtet sich an Anwender die schnelle, reproduzierbare Ergebnisse brauchen.

Was das Programm macht

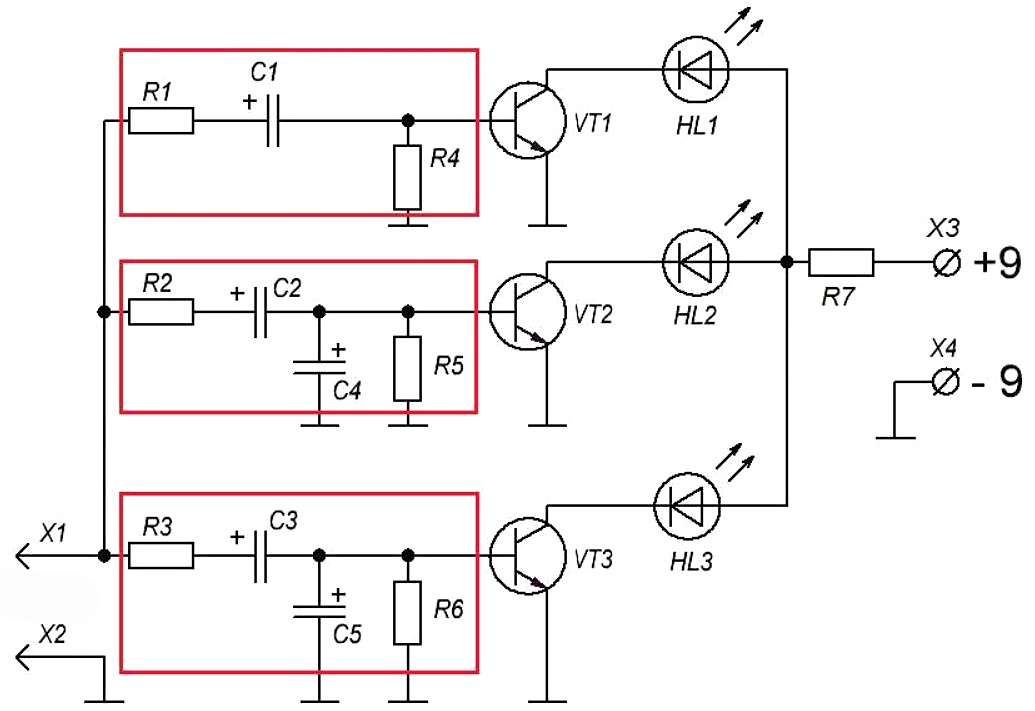

Das Programm nimmt Audiosignal vom Mikrofon, berechnet die charakteristischen Grenzfrequenzen der drei RC-Filter und überwacht jeweils Low, Mid und High. Für jede Bandgruppe gibt es eine Lampenanzeige die bei überschrittenem Pegel leuchtet.
Sensitivitäten sind separat einstellbar, so passen Sie die Reaktion der Lampen an Raumlautstärke und Abstand an. Bildschirmausgabe zeigt die berechneten Eckfrequenzen in Hertz und ermöglicht schnelles Ablesen.

Schnelleinrichtung

Schritt eins wählen Sie Mikrofon. Schritt zwei stellen Sie mit dem Schieberegler die Empfindlichkeit auf einen Wert bei dem Lampen sporadisch reagieren. Schritt drei wählen Sie bei Bedarf andere Widerstands- oder Kondensatorwerte. Für die meisten Heimversuche sind Startwerte 10 kOhm und 10 nF für Hoch, 10 kOhm und 100 nF für Mitte, 10 kOhm und 1000 nF für Tief geeignet. Starten Sie die Messung und justieren Sie Sensitivitäten bis Lampen stabil bei vorhandenen Signalanteilen anspringen.

Formel im Kern

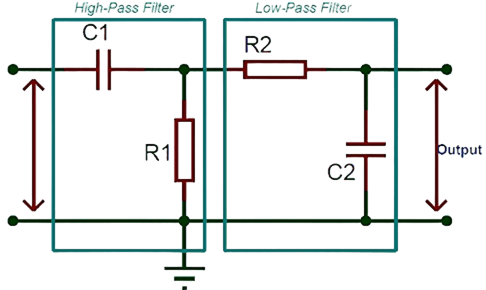

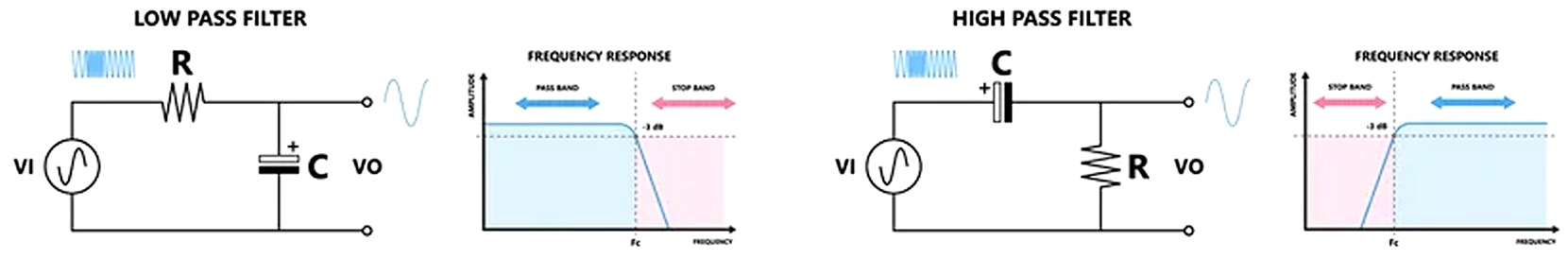

Für das einzelne RC-Glied gilt die Standardgleichung für die Eckfrequenz. Mathematisch lautet sie

f = 1 / (2·π·R·C)

Dabei ist f die Eckfrequenz in Hertz, R der Widerstand in Ohm und C die Kapazität in Farad. In Ihrem UI werden Widerstände in kOhm eingegeben und Kondensatoren in nF. Zur Umrechnung nutzen Sie R in Ohm gleich Eingabewert mal 1 000 und C in Farad gleich Eingabewert mal 1e−9.

Zwei konkrete Rechnungsbeispiele

Beispiel A: Hochpass mit R = 10 kOhm und C = 10 nF

Schritt 1 R in Ohm berechnen: 10 kOhm gleich 10 000 Ohm.

Schritt 2 C in Farad: 10 nF gleich 10 × 10−9 Farad gleich 1e−8 Farad.

Schritt 3 einsetzen in Formel: f = 1 ÷ (2 · π · 10 000 · 1e−8) gleich 1 ÷ (2 · π · 1e−4) gleich 1 ÷ 0,0006283 gleich circa 1591 Hertz.

Ergebnis Der Hochpass trennt unterhalb von rund 1,6 kHz ab und ist damit für Präsenz und Höhen zuständig.

Beispiel B: Tiefpass mit R = 10 kOhm und C = 1000 nF

Schritt 1 R in Ohm 10 000.

Schritt 2 C in Farad 1000 nF gleich 1e−6 Farad.

Schritt 3 Einsetzen f = 1 ÷ (2 · π · 10 000 · 1e−6) gleich 1 ÷ (2 · π · 0,01) gleich 1 ÷ 0,06283 gleich rund 15,9 Hertz.

Ergebnis Der Tiefpass deckt tiefe Bässe bis etwa 16 Hertz und reagiert nur bei sehr tiefen Anteilen.

Solche Werte sind in der Praxis häufig angepasst um die Lampen nicht auf niederfrequente Nebengeräusche zu triggern.

📊 Ihre Eingaben sind kOhm und nF. Fehler bei Umrechnung führen zu falschen Eckfrequenzen und damit zu unpassender Lampenreaktion. Prüfen Sie Werte stets in der Anzeige bevor Sie live gehen. Für schnelle Anpassungen verwenden Sie die Tabellen weiter unten als Referenz.

Empfehlungen für Startwerte je Einsatz

• Für Zimmerlautstärke mit üblichen Schreibtischmikrofonen wählen Sie mittlere Werte.
• Für Bühnen oder laute Quellen erhöhen Sie Widerstände leicht oder verringern Kondensatoren um Reaktion nach vorn zu verschieben.
• Für Heim-Subwoofer reduzieren Sie Tiefpassfrequenz durch Erhöhen der Kapazität.

Große Referenztabelle: typische Kombinationen und Eckfrequenzen

R in kOhm	C in nF	f in Hz	Band
10	1	15915	sehr Hoch
10	10	1591	Hoch
10	100	159	Ober Mitten
10	1000	15.9	Sub Bass
4.7	100	338	Mitten
22	22	328	Mitten
47	4.7	720	Obere Mitten
2.2	47	1540	Präsenz
100	10	159	Tief Mitten
100	1000	1.59	Ultratief

Referenztabelle Sensitivität und Schwellwertempfehlung

Sens-Einstellung	Empfohlener Schwellwert	Anwendung
0–20	hoch	leise Räume, empfindliche Mikrofone
20–50	mittel	normale Zimmerlautstärke
50–80	niedrig	laute Quellen, Bühnenbetrieb
80–100	sehr niedrig	Nur sehr starke Signale sollen ausgelöst werden

Typische Probleme und gezielte Lösungen

Lampen blinken dauernd Ursache meist zu hohe Sensitivität. Reduzieren Sie Schieberegler. Keine Reaktion zuerst Mikrofonberechtigung prüfen und Abstand kontrollieren. Ständige Auslösung bei niederfrequentem Rumpeln erhöhen Sie Tiefpassfrequenz durch Verringerung der Kapazität oder verringern Sie die Empfindlichkeit für NF. Bei digitalen Artefakten prüfen Sie die Abtastrate und setzen Sie Mikrofonpegel am Betriebssystem zurück.

✍ Notieren Sie R, C, Sens-Einstellungen und Abstand des Mikrofons. Arbeiten Sie mit festen Startwerten und dokumentieren Sie Änderungen. Für Vergleichsmessungen verwenden Sie immer dieselben Pegel- und FFT-Größen.

Erweiterungsmöglichkeiten

Adaptive Sensitivität mit Laufender Mittelwertbildung verbessert Nutzererlebnis in wechselnden Umgebungen. Hinzufügen eines kleinen Hysterese-Abgleichs verhindert flackernde Lampen bei Grenzsignalen. Export der berechneten Frequenzen als CSV ermöglicht Archivierung und spätere Nachbearbeitung.
