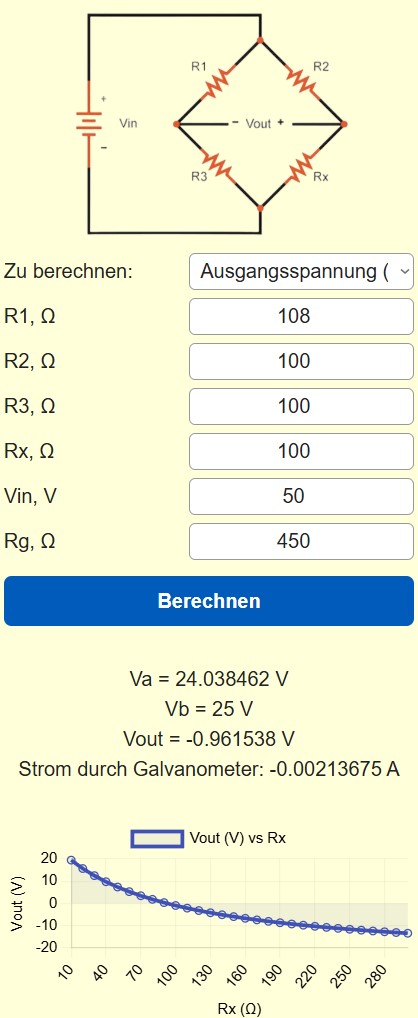

Der Wheatstone Messbrücken Rechner hilft dabei, unbekannte Widerstände, Abgleichzustände und Ausgangsspannungen schnell und reproduzierbar zu bestimmen. Dieses Tool richtet sich an Technikpraktiker, Laboranten und Lehrende, die Messaufgaben sauber strukturieren und Fehlerquellen systematisch ausschließen wollen. Der Fokus liegt auf Verständlichkeit und auf sofort anwendbaren Ergebnissen.
Funktionen und Messmodi
Das Programm bietet vier Betriebsarten. Zunächst die Bestimmung eines unbekannten Widerstands durch direkten Brückenabgleich. Weiter gibt es einen Modus zur Überprüfung des Brückenbalancezustands. Ein dritter Modus berechnet die am Messgerät auftretende Spannung, falls die Brücke nicht exakt ausgeglichen ist. Schließlich zeigt ein Modus das Verhältnis der Brückenarme, was bei Kalibrierungen und bei der Dimensionierung von Messketten hilfreich ist.
Die zentrale Formel für die Bestimmung des unbekannten Widerstands lautet
$$
R_x = \frac{R_3 \, R_1}{R_2}
$$
Für die Kontrolle des Abgleichs vergleicht das Tool zwei Verhältnisse und liefert die absolute Differenz als Indikator
$$
\Delta = \left| \frac{R_1}{R_2} – \frac{R_3}{R_x} \right|
$$
Wenn die Differenz nahe null liegt, gilt die Brücke als ausgeglichen. Andernfalls zeigt der Betrag der Abweichung wie weit der Abgleich entfernt ist.
Praxisbeispiele und Tipps
Im Labor empfiehlt es sich, zuerst die bekannten Widerstände mit einem genauen Messgerät zu prüfen, bevor Sie sie in die Brücke einbauen. Schlechte Kontakte, Temperaturdrift und Leitungswiderstände verfälschen sonst die Ergebnisse. Das Tool erlaubt Sensitivitätsanalysen: verändern Sie einen Widerstand schrittweise und beobachten Sie die Auswirkung auf den berechneten Wert. So findet man schnell die am stärksten wirkenden Fehlerquellen.
👉 Hier einige Beispielrechnungen mit geänderten Zahlen, damit Sie die Rechenschritte leicht nachvollziehen können. Die Ergebnisse sind auf sinnvolle Genauigkeitsstufen gerundet.
Beispiel A, unbekannter Widerstand
Vorgaben: R1 gleich 120 Ohm, R2 gleich 240 Ohm, R3 gleich 360 Ohm.
$$
R_x = \frac{360 \cdot 120}{240} = 180\ \text{Ohm}
$$
Der Rechner gibt R x als 180 Ohm aus. Diese einfache Konstellation ist typisch für Messungen an Präzisionswiderständen zur Prototypenkalibrierung.
Beispiel B, Ausgangsspannung bei nicht ausgeglichener Brücke

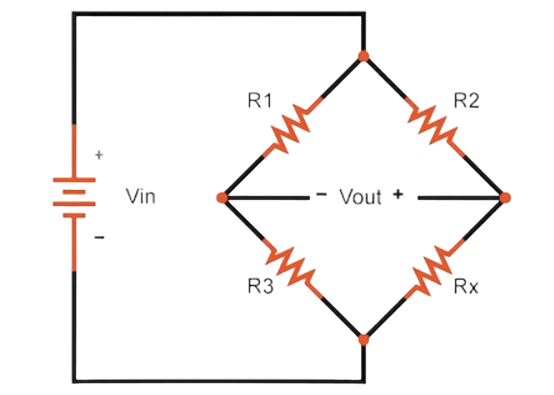

Setzen Sie die Versorgungsspannung V in gleich 9 Volt, R1 gleich 1 000 Ohm, R2 gleich 2 200 Ohm, R3 gleich 1 200 Ohm und R x gleich 1 800 Ohm. Die Potentiale an den Mittelpunkten A und B sind
$$
V_A = V_{in} \cdot \frac{R_2}{R_1 + R_2}
$$
$$
V_B = V_{in} \cdot \frac{R_x}{R_3 + R_x}
$$
Mit den angegebenen Werten ergibt sich V A ungefähr 5,88 Volt und V B ungefähr 3,6 Volt. Die Differenz V out beträgt damit rund 2,28 Volt. Daraus leitet sich für einen angeschlossenen Messwiderstand R g der Messstrom I g als Verhältnis V out geteilt durch R g ab.
Beispiel C, Verhältnis der Brückenarme
Das Verhältnis R1 durch R2 ist eine kleine, aber wichtige Größe. Wird R2 variiert, so ändert sich dieses Verhältnis linear. Bei R1 gleich 470 Ohm und R2 gleich 330 Ohm beträgt das Verhältnis 1,424. Solche Kennzahlen helfen bei der Einstellung von Messverstärkern und bei der Auswahl geeigneter Abgleichbereiche.
📊 Zusätzlich zu den Rechenmodi liefert das Tool grafische Darstellungen. Ein Sensitivitätsplot zeigt die Abhängigkeit des berechneten Werts von kleinen Änderungen einzelner Widerstände. Das ist besonders nützlich, wenn man die Stabilität einer Messanordnung beurteilen will. Bei Hochfrequenzanwendungen sollten Sie Leitungsinduktivitäten berücksichtigen, bei sehr kleinen Widerständen die Kontaktwiderstände.
Tipps zur Messtechnik
Verwenden Sie temperaturstabile Präzisionswiderstände als Referenzen. Führen Sie Abgleich und Messung fern von störenden Magnetfeldern aus. Dokumentieren Sie jede Messung mit Datum und eindeutigen Kennwerten, das erleichtert spätere Nachvollziehbarkeit. Wenn die Brücke mit empfindlichen Verstärkern verbunden ist, achten Sie auf Masseführung und Schirmung. Für Messungen mit hohem Dynamikumfang empfiehlt sich ein Differentialverstärker vor dem Messgerät, damit kleine Ausgleichsspannungen präzise erfasst werden. Bei hohen Versorgungsspannungen sind Schutzwiderstände und Überspannungsschutz angeraten.
Die häufigsten Fehlerquellen sind schlechte Lötstellen, unvermeidliche Temperaturanstiege während Langzeitmessungen und nicht berücksichtigte parasitäre Elemente. Führen Sie Referenzmessungen durch und vergleichen Sie die Ergebnisse mit einem kalibrierten Multimeter oder einem LCR Messgerät.
✍ Fazit: Mit einem gut vorbereiteten Aufbau und systematischem Vorgehen liefern Wheatstone Brücken äußerst präzise Messergebnisse. Nutzen Sie Sensitivitätsanalysen und dokumentierte Referenzmessungen, um Messabweichungen zu erkennen und zu minimieren.
