Rechner zur Berechnung von Spannungsreglern

Dieser Rechner hilft Ihnen, zwei häufige Schaltungsarten zu dimensionieren. Erstens der einfache Zenerstabilisierer mit Vorwiderstand, zweitens der einstellbare Linearregler auf Basis von Bausteinen wie LM317 oder TL431. Sie erhalten klare Formeln, Praxisregeln und Beispiele zur Leistungsabschätzung. Ziel ist ein schneller, zuverlässiger Überblick bevor Sie Bauteile auswählen.

Kurzüberblick und Einsatzbereiche

Zenerstabilisierer eignen sich für kleine Ströme und einfache Schaltungen. Der Regelaufwand ist gering, die Verlustleistung am Vorwiderstand kann jedoch hoch sein. Einstellbare integrierte Regler bieten präzise Ausgangsspannungen, bessere Laststabilität und Schutzfunktionen. Beide Typen haben ihre Berechtigung in Hobbyprojekten und in professionellen Anwendungen.

Kurzbezeichnungen und Bedeutung

• Uin ist die Eingangsspannung
• Ust ist die Zenerspannung
• Ist ist der Zenerstrom
• Ilast ist der Laststrom
• Uref ist das Referenzpotenzial beim einstellbaren Regler
• R1, R2 sind die Widerstände im Teilungsnetzwerk

Grundformeln

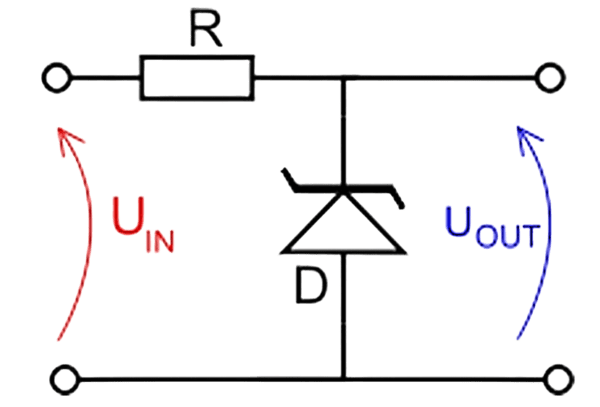

Für den Zenerstabilisierer berechnet sich der Vorwiderstand so

$$
R = \frac{U_{in} – U_{st}}{I_{st} + I_{last}}
$$

Dabei ist I_st typischerweise fünf bis zehn Prozent des Laststroms, wenn keine höhere Stabilität erforderlich ist. Die Verlustleistung am Zener und am Widerstand ergibt sich aus Spannung mal Strom.

Für einen einstellbaren Linearregler wie LM317 gilt die bekannte Beziehung

$$
U_{out} = U_{ref} \left(1 + \frac{R_2}{R_1}\right) + I_{ADJ} \cdot R_2
$$

Uref liegt bei typischen Bausteinen bei etwa 1,25 Volt. I_ADJ ist in vielen Fällen vernachlässigbar klein, dennoch für präzise Werte berücksichtigen.

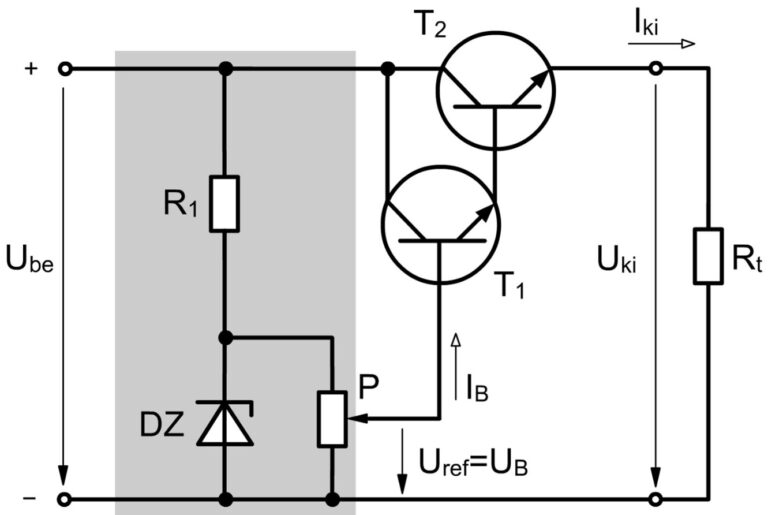

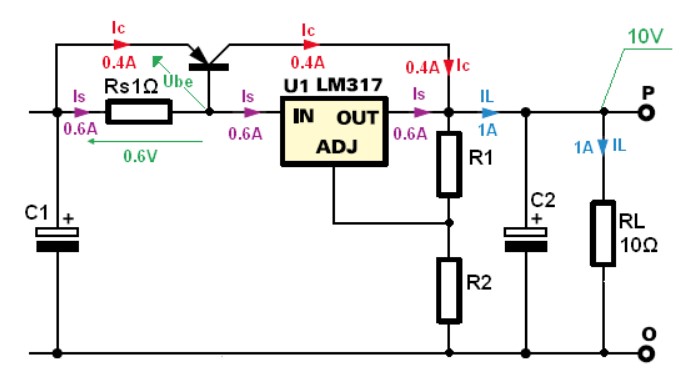

Transistorgestützter Stabilisierer

Verstärken Sie den Zenerstrom mit einem Zusatztransistor, wenn höhere Lasten versorgt werden sollen. Dann ist die Basisstromzufuhr entscheidend, und der Vorwiderstand muss den Gesamtstrom aus Zenerstrom und Basisstrom tragen.

$$
R = \frac{U_{in} – U_{st}}{I_{st} + \frac{I_{last}}{h_{FE}}}
$$

Die Wärmeleistung am Transistor berechnet sich als Differenzspannung mal Laststrom. Prüfen Sie die maximale Verlustleistung und dimensionieren Sie Kühlkörper entsprechend.

Beispiel 1, transistorstabilisierter Zener

Ich verwende geänderte Zahlen zur besseren Vergleichbarkeit. Gegeben: Ust 4,7 Volt, Uin 15 Volt, Ist 12 Milliampere, Ilast 180 Milliampere, hFE des Transistors 120.

$$
I_B = \frac{0{,}18}{120} = 0{,}0015\ \text{A}
$$

$$
I_{gesamt} = 0{,}012 + 0{,}0015 = 0{,}0135\ \text{A}
$$

$$
R = \frac{15 – 4{,}7}{0{,}0135} \approx 764{,}8\ \Omega
$$

$$
P_{trans} = (15 – 4{,}7) \cdot 0{,}18 = 1{,}869\ \text{W}
$$

$$
P_{R} = 0{,}0135^2 \cdot 764{,}8 \approx 0{,}139\ \text{W}
$$

Bemerkung, der Transistor muss etwa zwei Watt ableiten, wählen Sie daher einen Kühlkörper. Für den Vorwiderstand reicht meist ein 0,25 Watt Typ mit Sicherheitsfaktor, hier ist ein 0,5 Watt Widerstand besser.

Beispiel 2, Zenerstabilisierer direkt

Neue Zahlen, Ust 5,6 Volt, Uin 12 Volt, Ilast 50 Milliampere, Ist 6 Milliampere.

$$
R = \frac{12 – 5{,}6}{0{,}05 + 0{,}006} = \frac{6{,}4}{0{,}056} \approx 114{,}29\ \Omega
$$

$$
P_{R} = 0{,}056^2 \cdot 114{,}29 \approx 0{,}36\ \text{W}
$$

Empfehlung, verwenden Sie einen 1 Watt Widerstand als Sicherheitsreserve. Zenerdioden werden warm, achten Sie auf Kühlung und vermeiden Sie enge Gehäuse.

Beispiel LM317 Anpassung

Für den einstellbaren Regler gebe ich veränderte Werte an. Uref 1,25 Volt. R1 wählen wir 220 Ohm. R2 setze ich auf 990 Ohm.

$$
U_{out} = 1{,}25 \left(1 + \frac{990}{220}\right) \approx
$$
$$
\approx 1{,}25 \times 5{,}5 = 6{,}875\ \text{V}
$$

Prüfen Sie den Strom durch das Teilernetzwerk. Er sollte groß genug sein, um Toleranzen zu überdecken, aber klein genug, um Verluste gering zu halten. Für stabile Regelung empfiehlt sich ein Mindeststrom durch R1 von etwa 5 bis 10 Milliampere.

Praxisregeln und Sicherheit

✍ Berechnen Sie die Verlustleistung immer konservativ, wählen Sie Bauteile mit ausreichend Leistungsspielraum. Bei Zenerlösungen vermeiden Sie hohe Differenzspannungen über längere Zeiten, das reduziert die Effizienz. Einstellbare Regler sind effizienter bei mittleren Lasten und bieten Schutzfunktionen wie Strombegrenzung.

Für Anwendungen mit großen Strömen kombinieren Sie Regler mit Vorstufen oder verwenden Sie Schaltnetzteile, die deutlich bessere Wirkungsgrade liefern. Bei Lehr- und Hobbyprojekten sind Zenerlösungen akzeptabel, bei kommerziellen Geräten sind sie meist ungeeignet.

Schaltungstyp	Stärke	Schwäche
Zener mit Vorwiderstand	Einfachheit, kleine Baugröße	Schlechter Wirkungsgrad bei hohen Strömen
Transistorgestützt	Höhere Lasten möglich	Zusätzlicher Komplexität, Kühlung nötig
Einstellbarer Linearregler	Präzise Spannung, Schutzfunktionen	Wärmeentwicklung bei großen Differenzen

Standardwerte und Auswahl

Uref bei LM317 1,25 Volt. TL431 arbeitet als Referenz mit 2,5 Volt. Zenerdioden sind in weiten Spannungsbereichen erhältlich, üblich sind 3,3 Volt bis 24 Volt. Wählen Sie Zenerstrom und Widerstand so, dass der Zener im stabilen Bereich arbeitet, aber die Verlustleistung nicht zu groß wird.

Zenertyp	Nominalspannung V	Empf. Ist mA
1N4733	5,1	5 bis 50
1N4742	12,0	1 bis 20
BZX55C3V9	3,9	0,5 bis 25

Abschließende Empfehlungen

Bei Prototypen nutzen Sie Zenerlösungen für kleine Hilfsspannungen, für belastbare Versorgungen setzen Sie einstellbare Regler oder Schaltnetzteile ein. Beachten Sie thermische Einschränkungen, dimensionieren Sie Widerstände und Kühlkörper großzügig. Messen Sie im Labor die Temperaturentwicklung bei Volllast und planen Sie eine Sicherheitsreserve in der Leistung um mindestens das Doppelte.
