Antennenlängenrechner für verschiedene Frequenzen

Der hilft Ihnen schnell und zuverlässig, die optimale Länge unterschiedlicher Antennentypen für eine gegebene Frequenz zu ermitteln. Dieser praktische Leitfaden richtet sich an Funkamateure, Techniker und alle, die Antennen planen oder bauen.

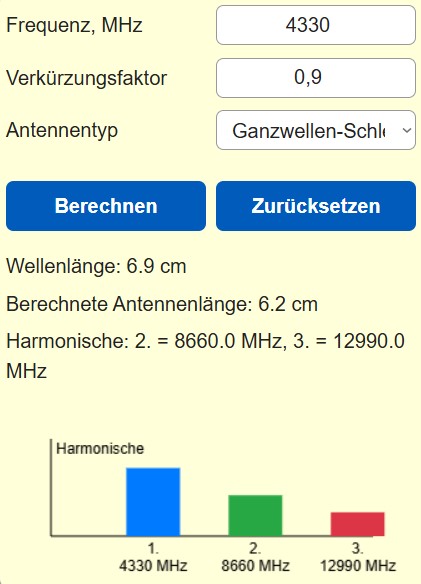

Wie Sie das Tool nutzen, kurz und knapp

1. Geben Sie die Betriebsfrequenz in Megahertz ein.
2. Wählen Sie den Antennentyp, zum Beispiel λ/2 halbwelliger Dipol.
3. Tragen Sie den Verkürzungsfaktor ein, typisch zwischen 0,90 und 1,00 je nach Material.
4. Klicken Sie auf Berechnen, das Ergebnis erscheint sofort.

Rechenformel

Grundformel für die Antennenlänge:

$$
L = \frac{300}{f} \cdot K \cdot V
$$

Erklärung der Symbole:

• L — berechnete Antennenlänge in Metern
• f — Frequenz in Megahertz
• K — typischer Faktor je Antennentyp
• V — Verkürzungsfaktor, abhängig von Material und Aufbau

Antennentypen und Faktoren

Antennentyp	Bezeichnung	Faktor K	Kurzbeschreibung
Halbwelliger Dipol	λ/2	0.5	Klassischer Dipol, einfach zu bauen und effizient
Viertelwellenstrahler	λ/4	0.25	Vertikale, kompakte Bauform
Ring oder Schleife	λ	1.0	Geschlossener Leiter, oft als Rahmen genutzt
5/8 Wellenstrahler	5λ/8	0.625	Gängige UKW-Lösung mit Gewinnvorteil
3/4 Welle	3λ/4	0.75	Wird bei bestimmten Anpassungen verwendet
1/8 Welle, sehr kurz	λ/8	0.125	Für stark platzbegrenzte Anwendungen

Abschätzung der nutzbaren Bandbreite

Typische relative Bandbreitenangaben, Beispiel für 138 MHz

Typ	Bandbreite ± in Prozent	Beispielbereich für 138 MHz
λ/2	±4%	132,5 – 143,5 MHz
λ/4	±5%	131,1 – 144,9 MHz
5/8 λ	±3%	133,9 – 142,1 MHz

Beispielrechnung

Ausgangsdaten

• Frequenz f = 138 MHz
• Typ λ/2, Faktor K = 0,5
• Verkürzungsfaktor V = 0,96

Rechnung

Wellenlänge:

$$
\lambda = \frac{300}{138} \approx 2{,}17 \text{ m}
$$

Antennenlänge:

$$
L = 2{,}17 \cdot 0{,}5 \cdot 0{,}96 \approx 1{,}04 \text{ m}
$$

Praktische Hinweise und Fehlerquellen

• Zu kurz ausgeführte Elemente erhöhen das Stehwellenverhältnis und verschlechtern die Effizienz.
• Isolierung, Leiterdurchmesser und Nähe zu metallischen Strukturen verändern den Verkürzungsfaktor V deutlich.
• Für exakte Anpassung empfiehlt sich ein Antennenanalysator oder ein SWR-Meter, das Resonanzpunkt und Anpassung sichtbar macht.
• Bei Drahtantennen das Mastverhalten und die Erdkapazität berücksichtigen, sie verschieben Resonanzfrequenz und Bandbreite.

Tipps zur schnellen Feinabstimmung

1. Starten Sie mit der berechneten Länge und markieren Sie das Ende.
2. Kürzen Sie schrittweise, messen Sie nach jeder Veränderung.
3. Nutzen Sie symmetrische Einspeisung oder Balun zur Reduktion unerwünschter Ströme am Mast.
4. Dokumentieren Sie Länge, Material und gemessenes SWR, das vereinfacht spätere Reproduktionen.

Der antenna_length_calc liefert eine verlässliche Erstabschätzung der Antennenlänge, die als Basis für Messung und Feintuning dient. Rationelle Berechnungen, kombiniert mit Messgeräten, führen zu stabilen Ergebnissen und guter Strahlungswirkung.
