Der Satellitenantennen-Rechner für Starlink und andere Antennentypen ermöglicht die schnelle Einschätzung der Empfangsqualität. Er berücksichtigt den Antennentyp, Neigungswinkel, Azimut, Verstärkung und Abstand zum Satelliten, um die Signalstärke präzise zu prognostizieren. Dieses Tool ist ideal für Technikbegeisterte, Ingenieure und Funkamateure, die optimale Empfangsbedingungen erzielen möchten.
Bedienung des Rechners
- Wählen Sie den Antennentyp aus: Starlink, Satellitenschüssel, LTE/5G oder andere.
- Bei Starlink geben Sie das Modell an: Standard, Rechteckig oder Flach.
- Tragen Sie den Neigungswinkel der Antenne in Grad ein.
- Geben Sie den Azimut in Grad ein (0–360°).
- Verstärkung der Antenne in dB angeben.
- Entfernung zum Satelliten in Kilometern eingeben.
- Auf Berechnen klicken, um die Signalqualität zu ermitteln.
Berechnungsformeln
Das effektive Verstärkungsniveau berücksichtigt Antennenmodell, Neigung und Azimutabweichung:
G_eff = G × K_model × cos(θ) × cos(Δφ)
- G_eff — effektive Verstärkung in dB
- G — Ausgangsverstärkung der Antenne in dB
- K_model — Modifikationsfaktor des Antennenmodells
- θ — Neigungswinkel in Radianten
- Δφ — Abweichung zwischen Antennenrichtung und Satellitenazimut in Radianten
Signalverlust über die Entfernung wird nach der Freiraumverlustformel (FSPL) berechnet:
L = 20 log10(d) + 20 log10(f) + 92.45
- L — Signalverlust in dB
- d — Entfernung zum Satelliten in km
- f — Frequenz des Signals in GHz
Endgültige Signalstärke:
Q = P_tx + G_eff – L
P_tx — Transmitterleistung in dBm, typischerweise 30 dBm für Starlink.
Antennentypen und Modellfaktoren
| Antennentyp | Modell | K_model |
|---|---|---|
| Starlink | Standard | 1.0 |
| Starlink | Rechteckig | 1.1 |
| Starlink | Flach | 0.9 |
| Satellitenschüssel | — | 1.0 |
| LTE/5G | — | 0.8 |
| Andere | — | 0.7 |

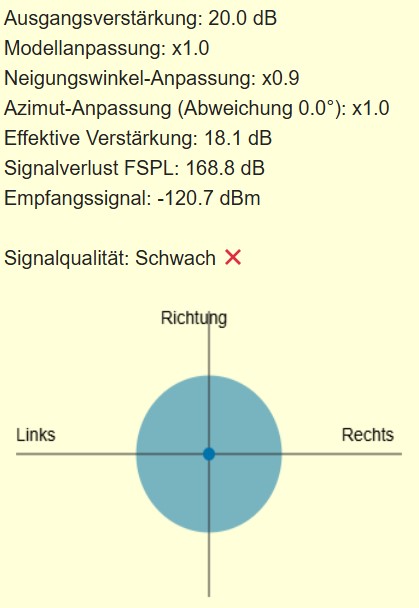

Interpretation der Ergebnisse
- Ausgezeichnet 📶: Signal > -70 dBm
- Gut 📡: Signal -90 bis -70 dBm
- Mittel ⚠️: Signal -110 bis -90 dBm
- Schwach ❌: Signal < -110 dBm
Nützliche Hinweise
- Neigungswinkel und Azimutabweichung werden über den Kosinus berücksichtigt und reduzieren die effektive Verstärkung bei Abweichungen.
- Die Höhe der Antenne hat derzeit keinen Einfluss auf die Berechnung.
- Verstärkung wird in dB angegeben und variiert je nach Typ und Modell der Antenne.
- Entfernung zum Satelliten und Frequenz beeinflussen den Signalverlust gemäß FSPL-Formel.
Dieses Tool ist ideal für Anwender von Satellitensystemen, Ingenieure und Funkamateure, die die Empfangsqualität optimieren wollen. Es unterstützt die Planung und Feinabstimmung von Antennenpositionen.
