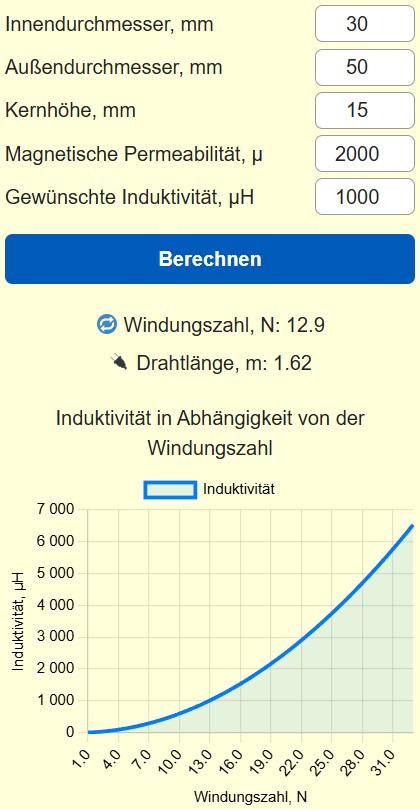

Rechner für Spulen auf toroidalen Magnetkernen

Wer mit Netzteilen, Filtern oder HF-Schaltungen arbeitet, kennt das Problem: Man braucht schnell eine belastbare Abschätzung für Induktivität, Windungszahl und Drahtlänge. Genau hier setzt ein moderner Rechner für Spulen auf toroidalen Magnetkernen an. Statt stundenlang Tabellen zu wälzen oder alte Formelsammlungen zu durchsuchen, lassen sich Kernparameter direkt eingeben und sofort in reale Werte übersetzen. Das spart Zeit, verhindert typische Auslegungsfehler und sorgt für reproduzierbare Ergebnisse im Labor sowie im Hobbykeller.

✍ Toroidkerne haben gegenüber Stab- oder E-Kernen mehrere klare Vorteile. Das geschlossene Magnetfeld reduziert Streufelder drastisch. Dadurch sinken elektromagnetische Störungen und das Gesamtsystem wird ruhiger. Gleichzeitig ermöglichen sie hohe magnetische Kopplung bei kompakter Bauform. Besonders in Schaltnetzteilen, Audiofiltern und HF-Drosseln sind sie daher weit verbreitet.

•

  Rechner für das Magnetfeld eines Leiters

•

  Spuleninduktivitäts-Rechner für Wicklungen

•

  Rechner für die Hubkraft eines Elektromagneten

Ein weiterer Pluspunkt ist die mechanische Stabilität. Wicklungen lassen sich eng anlegen, wodurch parasitäre Effekte reduziert werden. Entwickler profitieren von gut reproduzierbaren Eigenschaften. Allerdings erfordert die Berechnung etwas mehr Aufmerksamkeit, da der mittlere magnetische Weg und die effektive Querschnittsfläche korrekt bestimmt werden müssen.

Typische Einsatzgebiete beim Rechner für Spulen auf toroidalen Magnetkernen

• Netzteilfilter und EMV-Drosseln
• Speicherdrosseln in Schaltnetzteilen
• HF-Filter und Resonanzkreise
• Audio-Übertragungsfilter
• Messaufbauten und Laborprototypen
• Stromkompensierte Drosseln

Der praktische Nutzen entsteht durch schnelle Iteration. Entwickler können Kernabmessungen variieren, verschiedene Permeabilitäten testen und sofort sehen, wie sich die benötigte Windungszahl verändert. Dadurch lassen sich Bauteile optimal an vorhandene Kerne anpassen.

Mathematische Grundlagen im Rechner für Spulen auf toroidalen Magnetkernen

Die wichtigste Beziehung für die Berechnung der Induktivität lautet:

L = μ0 · μr · N² · Ae / le

Mit folgenden Größen:

• L – Induktivität in Henry
• μ0 – magnetische Feldkonstante
• μr – relative Permeabilität
• N – Windungszahl
• Ae – effektiver Kernquerschnitt
• le – magnetische Weglänge

Für toroidale Kerne ergeben sich zwei wichtige Geometrieformeln:

• le = π · d_mittel
• Ae = Höhe · Wandstärke

Der mittlere Durchmesser ergibt sich aus Innen- und Außendurchmesser. Diese Werte nutzt der Rechner intern, um schnell von gewünschten Induktivitäten auf reale Wicklungsdaten zu schließen.

Praxisbeispiel 1 – Speicherdrossel im Schaltnetzteil

Gegeben: Innen 20 mm, Außen 40 mm, Höhe 10 mm, Permeabilität 2000. Zielinduktivität 500 µH.

Mittlerer Durchmesser = 30 mm. Magnetische Weglänge le ≈ 0.094 m. Querschnitt Ae = 0.0002 m². Eingesetzt in die Hauptformel ergibt sich eine Windungszahl von rund 77 Windungen. Bei einem mittleren Umfang von etwa 94 mm entsteht eine Drahtlänge von ungefähr 7.2 m.

Das Beispiel zeigt, wie schnell sich eine realistische Wicklung abschätzen lässt, ohne Simulation oder komplexe FEM-Software.

Praxisbeispiel 2 – HF-Filterdrossel

Innen 12 mm, Außen 22 mm, Höhe 6 mm, Permeabilität 125. Zielinduktivität 47 µH.

Mittlerer Durchmesser ≈ 17 mm. le ≈ 0.053 m. Ae ≈ 0.00006 m². Einsetzen ergibt etwa 32 Windungen. Die Drahtlänge liegt bei rund 1.7 m. Solche Werte sind typisch für HF-Filter im Bereich von einigen MHz.

Referenztabelle – typische Permeabilitäten

Materialtyp	μr Bereich	Frequenzbereich	Typische Anwendung
Ferrit weich	1500 – 5000	Niedrige bis mittlere Frequenz	Netzteildrosseln
Eisenpulver	10 – 125	HF	Resonanzkreise
Nanokristallin	5000 – 80000	Niederfrequenz	Netzfilter
Sendust	60 – 125	HF bis kHz	Speicherdrosseln

Referenztabelle – typische Kerngrößen

Außen mm	Innen mm	Höhe mm	Typische Leistung
20	10	5	Kleinsignal
30	15	10	HF-Filter
40	20	12	Schaltnetzteil
60	35	15	Netzfilter
90	55	25	Leistungsdrossel

Referenztabelle – Drahtdimensionen und Strom

Draht mm	Querschnitt mm²	Typischer Dauerstrom	Anwendung
0.3	0.07	0.5 A	HF
0.5	0.2	1.5 A	Signalfilter
0.8	0.5	3 A	Schaltnetzteil
1.2	1.1	6 A	Leistungsfilter
1.8	2.5	12 A	Power-Anwendungen

Typische Fehler bei der Spulenberechnung

• Falsche Permeabilität aus Datenblatt übernommen
• Mittleren Durchmesser nicht korrekt berechnet
• Drahtisolation nicht berücksichtigt
• Sättigungsstrom zu niedrig gewählt
• Zu kleine thermische Reserve

Ein Rechner für Spulen auf toroidalen Magnetkernen hilft dabei, diese Fehler früh zu erkennen. Dennoch sollte jede Konstruktion durch Messung validiert werden. Besonders bei HF-Anwendungen spielen parasitäre Kapazitäten und Skin-Effekte eine große Rolle.

Praxis-Tipps aus der Werkstatt

Wicklungen möglichst gleichmäßig verteilen. Mehrlagige Wicklungen nur bei Bedarf einsetzen. Zwischenlagenisolierung reduziert Durchschläge. Bei hohen Strömen lieber mehrere dünne Drähte parallel verwenden. Temperaturentwicklung stets messen und nicht nur berechnen.

Ein Rechner für Spulen auf toroidalen Magnetkernen ist ein unverzichtbares Werkzeug für Entwickler, Maker und Servicetechniker. Er verbindet theoretische Formeln mit praktischen Dimensionen und liefert schnell verwertbare Ergebnisse. Gerade in iterativen Entwicklungsprozessen beschleunigt er die Arbeit enorm und verhindert kostspielige Fehlkonstruktionen.
