Online-Dienst zur schnellen Auswahl und Bewertung von Befestigungselementen abhängig vom Material, der Dicke der Teile, Verbindungsart und Belastung. Praktisch für Bauprofis, Monteure, Planer und alle, die Befestigungen für verschiedene Konstruktionen berechnen müssen. Funktioniert auf PC, Smartphones und Tablets.
🛠 Das Tool ermöglicht die Auswahl des optimalen Typs, Durchmessers und der Länge der Befestigung mit Berücksichtigung technischer Grenzen und berechnet Sicherheitsreserven sowie die tatsächliche Belastung. Ergebnisse werden übersichtlich in Tabellen angezeigt und können gespeichert werden.
Berechnungsmöglichkeiten:
- Auswahl des passenden Befestigungstyps für das gewählte Material.
- Bestimmung von Länge und Durchmesser unter Berücksichtigung der Materialstärke und Verbindungsart (durchgehend, blind, halb).
- Berechnung der Belastung pro Befestigung und der Gesamtbelastung bei mehreren Befestigungspunkten.
- Ermittlung der maximalen Tragfähigkeit nach Durchmesser und Prüfung der Sicherheitsreserven.

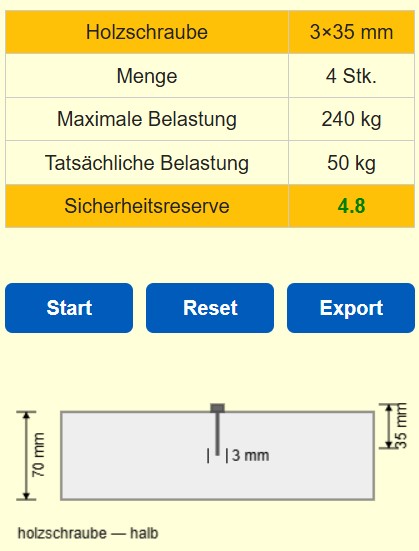

- Formatierte Darstellung mit farblicher Kennzeichnung der Sicherheitsreserven: grün bei ausreichend, rot bei unzureichend.
- Möglichkeit zum Herunterladen der Ergebnisse für Dokumentation oder Weiterverarbeitung.
Berechnungsformeln
- Länge der Befestigung abhängig von der Verbindungsart:
Länge = min(Basissgröße, Dicke × Verbindungsfaktor)
Durchgehend — Dicke + 12 mm. Blind — 0,9 × Dicke. Halb — 0,5 × Dicke. Die Länge wird auf den nächstgelegenen Standardwert gerundet.
- Bestimmung des Basisdurchmessers aus der Tabelle anhand der Materialstärke.
- Maximale Belastung pro Befestigung:
Max. Belastung = Durchmesser × 22 kg/mm
- Gesamtbelastung:
Gesamt = Max. Belastung pro Befestigung × Anzahl Befestigungspunkte
- Sicherheitsreserve:
Reserve = Gesamtbelastung / tatsächliche Last
Reserve wird farblich hervorgehoben: rot <1, grün ≥1.
Empfehlungen
- Richtiges Material auswählen, um passende Befestigungstypen zu erhalten.
- Exakte Materialstärke und Verbindungsart angeben für präzise Längenberechnung.
- Belastung und Befestigungspunkte genau definieren für sichere Konstruktionen.
- Bei unzureichender Reserve Last reduzieren oder Punkte erhöhen, statt Durchmesser zu verändern.
- Ergebnisse herunterladen zur Dokumentation und Weitergabe.
Standardlängen
| Länge mm | Beschreibung |
|---|---|
| 12 | Minimale Standardlänge |
| 15, 18, 22, 28 | Übliche Größen für leichte und mittlere Lasten |
| 32, 36, 42, 48 | Mittlere Längen für diverse Befestigungen |
| 55, 65, 75, 85, 95 | Längere Befestigungen für dicke Materialien oder verstärkte Verbindungen |
| 125 | Maximale Standardlänge |
Befestigungstypen und Anwendung
| Typ | Anwendung |
|---|---|
| Schraube | Universell für Holz und Kunststoff |
| Bolzen | Für Metall und feste Materialien |
| Nagel | Leichte und temporäre Befestigungen |
| Spax | Holz und Gipskarton |
| Dübel | Beton und Mauerwerk |
| Winkel | Verstärkung von Eckverbindungen |
| Metallteile | Kleine diverse Befestigungselemente |
Belastung nach Durchmesser
| Durchmesser mm | Max. Last kg | Hinweis |
|---|---|---|
| 1,0 | 22 | Minimal für leichte Lasten |
| 1,5 | 32 | Geeignet für mittlere Lasten |
| 2,0 | 45 | Universell für die meisten Befestigungen |
| 2,5 | 55 | Für anspruchsvolle Verbindungen |
| 3,0 | 65 | Verstärkte Befestigung |
| 4,0 | 85 | Hohe Belastung und schwere Anwendungen |
| 5,0 | 105 | Maximale Haushaltsbelastung |
| 6,0 | 125 | Industrielle oder verstärkte Konstruktionen |
| 8,0 | 165 | Besonders schwere Verbindungen |
| 10,0 | 205 | Sehr hohe Lasten |
| 12,0 | 245 | Maximaler Tabellenwert |
Beispielberechnung
Eingabedaten:
- Material: Holz
- Dicke: 22 mm
- Befestigungstyp: Nagel
- Verbindungsart: blind
- Gesamtlast: 120 kg
- Anzahl Befestigungspunkte: 5
Berechnung:
- Basislänge und Durchmesser aus Tabelle für 22 mm: Länge ≈ 22 mm, Durchmesser ≈ 1,9 mm
- Korrektur für blinde Verbindung: Länge = min(22 × 0.9, 22) = 19,8 mm, gerundet auf 22 mm (Standardgröße)
- Maximale Last pro Befestigung: 1,9 × 22 = 41,8 kg
- Gesamtlast: 41,8 × 5 = 209 kg
- Sicherheitsreserve: 209 / 120 ≈ 1,74 (ausreichend, grün markiert)
👉 Der gewählte Nagel entspricht der Belastung mit einer Sicherheitsreserve von 1,74× und gewährleistet die Stabilität der Konstruktion.
Besondere Hinweise
- Der Rechner erhöht den Durchmesser nicht bei Überschreitung der Last, er zeigt die reale Sicherheitsreserve an.
- Bei Reserve <1 sollten Befestigungsparameter angepasst werden (mehr Punkte oder geringere Last).
- Nur Standardgrößen werden unterstützt, um unrealistische Werte zu vermeiden.
- Ergebnisse können heruntergeladen werden für Dokumentation oder Lagerweitergabe.
Das Tool vereinfacht und beschleunigt die Auswahl von Befestigungen für verschiedene Materialien und Lasten, reduziert Fehler und erhöht die Sicherheit der Konstruktionen.
Literaturempfehlungen
- Befestigungstechnik für Handwerk und Industrie, Verlag Technik, 2020
- Handbuch Schrauben und Verbindungselemente, Springer, 2018
- Praktische Befestigungstechnik, Vogel Verlag, 2019
- Metall- und Holzverbindungen korrekt planen, Hüthig, 2021
