Rechner für Schwingungsfrequenz von Konstruktionen

Dieser Rechner ermittelt die Eigenfrequenz eines rechteckigen Balkens oder einer Platte anhand der Eingabewerte Länge, Dicke, Schwingungsmodus, Elastizitätsmodul und Materialdichte. Eigenfrequenz wird einmal im ersten Abschnitt genannt, danach verwende ich Synonyme und Erläuterungen für bessere Lesbarkeit.

👉 Mit dem Tool lässt sich nachvollziehen, wie Baugröße, Materialsteifigkeit und Schwingungsordnung die Resonanzfrequenz verändern. Solche Abschätzungen sind wichtig, um unerwünschte Resonanzen zu vermeiden oder gezielt zu nutzen, etwa bei Sensoren und akustischen Bauteilen.

Funktionen des Rechners und grafische Auswertung

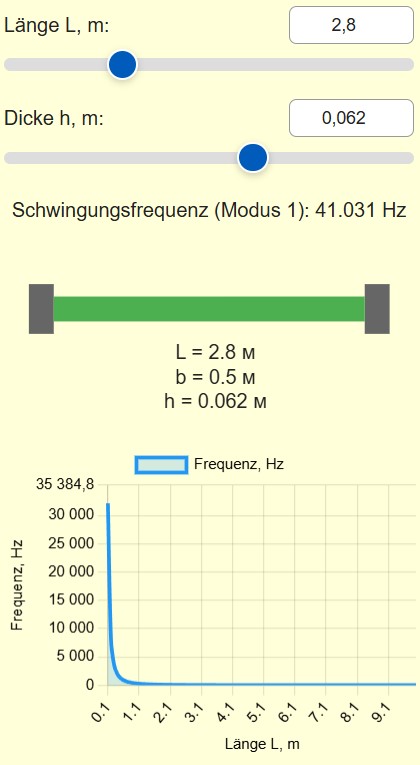

• Berechnung der Eigenfrequenz für Balken und flache Platten bei variablen Längen und Modi.
• Visualisierung der Frequenzabhängigkeit von Länge oder Modus, um Effekte sichtbar zu machen.
• Parameterstudien für Materialwechsel und Dickenvariation.

Was lässt sich berechnen

• Grundfrequenz und höhere Moden für eine gegebene Geometrie.
• Einfluss der Dicke auf Steifigkeit und damit auf die Schwingungskennwerte.
• Vergleich verschiedener Werkstoffe durch einfache Dichte- und Elastizitätswerte.

Grundlegende Formel für eine einseitig eingespanntes Balken

Für eine einseitig eingespanntes Balken wird die Frequenz f durch folgende Beziehung abgeschätzt

$$
f = \frac{\beta_n^{2}}{2\pi\,L^{2}} \sqrt{\frac{E\,I}{\rho\,A}}
$$

Hier stehen die Größen für Querschnittsfläche A, Flächenträgheitsmoment I sowie den tabellarischen Faktor β_n für den jeweiligen Modus. Wird die Fläche als A = b h und das Trägheitsmoment als I = b h^{3}/12 eingesetzt, vereinfacht sich die Gleichung zu

$$
f = \frac{\beta_n^{2}}{2\pi\,L^{2}} \sqrt{\frac{E\,h^{2}}{12\,\rho}}
$$

Tabellarische Werte für die Moden

Modus n	βn	βn2
1	1.92	3.69
2	4.62	21.34
3	7.74	59.90
4	10.85	117.76
5	13.98	195.44
6	17.12	293.10
7	20.25	410.06
8	23.40	547.56
9	26.55	704.60
10	29.70	882.09

Einfluss der Parameter

Parameter	Bedeutung	Einheit	Wirkung
L	Länge des Balkens	m	Frequenz skaliert mit 1 über L², längere Teile ergeben deutlich niedrigere Frequenzen
h	Dicke	m	Größere Dicke erhöht das Flächenträgheitsmoment, damit steigt die Eigenfrequenz
E	Elastizitätsmodul	Pa	Höheres E bedeutet größere Steifigkeit und damit höhere Frequenzen
ρ	Dichte	kg/m³	Größere Dichte erhöht die Masse, Frequenz nimmt ab
n	Modusnummer	–	Höhere Modi führen zu deutlich höheren Frequenzen

Praktisches Beispiel

Berechnung für einen Stahlbalken mit Länge L = 1.3 m, Dicke h = 0.009 m, Modus n = 2, Elastizitätsmodul E = 2.05·10¹¹ Pa und Dichte ρ = 7900 kg/m³.

Setzt man die Werte in die vereinfachte Formel ein, ergibt sich eine Näherung für die Frequenz f im Bereich einiger zehn Hertz, je nach gewähltem β_n und Annahmen zur Querschnittsform. Solche Abschätzungen dienen als schnelle Plausibilitätsprüfung vor aufwendigen FEM-Analysen.

Anwendungsfälle und praktische Hinweise

• Konzeptprüfung bei Produktentwicklung — frühe Abschätzung, ob Resonanzen im Nutzungsbereich auftreten.
• Lehre und Übung — Verständnis für Zusammenhänge zwischen Geometrie, Material und Schwingungsverhalten.
• Sensorik und Mikrobauteile — gezielte Nutzung höherer Modi für Empfindlichkeitssteigerung.

Tipps für verlässliche Ergebnisse

• Einheitensystem konsequent verwenden, sonst falsche Ergebnisse.
• Bei komplexen Geometrien oder anderen Randbedingungen FEM-Modelle einsetzen.
• Messungen im Labor immer zur Validierung nutzen, Simulationen nur als Näherung betrachten.
• Bei dünnen Platten Scher- und rotatorische Effekte prüfen, einfache Balkenformeln können unzureichend sein.

Einschränkungen der vereinfachten Modelle

Die Berechnungen beruhen auf klassischen Annahmen, lineare Elastizität und kleine Deformationen. Nicht berücksichtigt sind Materialdämpfung, nichtlineare Spannungszustände und komplexe Randbedingungen. Bei hohen Anforderungen an Genauigkeit empfiehlt sich die Modellierung mit finiten Elementen und experimentelle Validierung.

📊 Der Online-Rechner liefert schnelle und verständliche Abschätzungen zur Eigenfrequenz von Balken und Platten. Für detaillierte Analysen und finale Konstruktionsentscheidungen empfiehlt sich eine FEM-Berechnung, ergänzt durch Messdaten. Eigenfrequenz-Bewertungen sind ein wichtiges Werkzeug in der Konstruktion und Prüfplanung.

Weiterführende Literatur

• Technische Schwingungslehre, Lehrbuch für Ingenieure und Studierende — Einstieg und Praxisbeispiele
• Dynamik der Tragwerke, Grundlagen und Anwendungen — Schwerpunkt Strukturmechanik
• Schwingungsanalyse in der Praxis, Methoden und Messverfahren — Fokus Messtechnik
