Dieses Werkzeug, bezeichnet als sheet_calc, ermittelt zuverlässig das Volumen, die Masse und die Einkaufskosten für Blechplatten. Sie geben Stärke, Breite, Länge und Menge ein, wählen die Legierung und den Preis pro Tonne in Euro. Das Programm läuft im Browser, sofort und ohne Installation, auf Laptop oder Smartphone.
Welche Eingaben sind möglich für den Sheet Rechner
- Stärke der Platte in Millimeter
- Breite in Millimeter
- Länge in Metern
- Anzahl der Platten oder alternativ Gesamtfläche
- Metallart zur Auswahl mit voreingestellter Dichte
- Preis pro Tonne in Euro
Rechenwege und Formeln im Überblick
Volumen einer Platte wird so berechnet
$$V = \frac{T \cdot W \cdot L}{1{,}000{,}000}$$
Variable Erklärungen
- T ist die Stärke in Millimeter
- W ist die Breite in Millimeter
- L ist die Länge in Meter
Masse einer Platte
$$m = V \cdot \rho$$
Gesamtmasse bei N Platten
$$M_\text{total} = m \cdot N$$
Preis einer Platte und Gesamtpreis
$$C_\text{einzel} = \frac{m}{1000} \cdot P$$
$$C_\text{gesamt} = C_\text{einzel} \cdot N$$
Hier ist rho die Dichte in kg per Kubikmeter, P ist der Preis pro Tonne in Euro, N ist die Anzahl der Platten.
Beispiel 1 für den Blechrechner
- Material Stahl, rho = 7850 kg per m³
- Stärke 3 mm, Breite 1200 mm, Länge 2.5 m
- Preis 950 Euro pro Tonne, Menge 12 Platten
Volumen einer Platte
$$V = \frac{3 \cdot 1200 \cdot 2500}{1{,}000{,}000} = 9{,}0 \,\text{l} = 0{,}009 \,\text{m}^3$$
Masse einer Platte
$$m = 0{,}009 \cdot 7850 = 70{,}65 \,\text{kg}$$
Gesamtmasse
$$M = 70{,}65 \cdot 12 = 847{,}8 \,\text{kg}$$
Preis einer Platte
$$C = \frac{70{,}65}{1000} \cdot 950 = 67{,}12 \,\text{€}$$
Gesamtpreis
$$C_\text{gesamt} = 67{,}12 \cdot 12 = 805{,}44 \,\text{€}$$
Beispiel 2 mit Aluminium
- Material Aluminium, rho = 2700 kg per m³
- Stärke 4 mm, Breite 1000 mm, Länge 1.8 m
- Preis 2 800 Euro pro Tonne, Menge 6 Platten
Schnelle Rechnung führt zu einer Platte mit Volumen 7,2 Liter, Masse 19,44 kg und einem Einzelpreis von rund 54,43 Euro. Gesamtpreis für sechs Platten etwa 326,58 Euro.
Erweiterte Tabelle wichtiger Dichten
| Werkstoff | Dichte, kg/m³ |
|---|---|
| Stahl (Baustahl) | 7850 |
| Edelstahl (V2A/V4A) | 8000 |
| Gusseisen | 7200 |
| Aluminium (Rein) | 2700 |
| Aluminiumguss | 2600 |
| Kupfer | 8960 |
| Messing | 8500 |
| Bronze | 8800 |
| Zink | 7140 |
| Blei | 11340 |
| Nickel | 8900 |
| Silber | 10490 |
| Gold | 19300 |
| Titan | 4500 |
| Magnesium | 1740 |
| Wolfram (Tungsten) | 19250 |
| Osmium | 22590 |
| Platin | 21450 |
| Chrom | 7190 |
| Zinn (Tin) | 7300 |
| Gusseisen sphäroïdal | 7400 |
| Beton (normal) | 2400 |
| Granit (Naturstein) | 2700 |
| Ziegel (Mauerwerk) | 1800 |
| Glas (Floatglas) | 2500 |
| Quarzglas / Silikatglas | 2200 |
| Keramik (allg.) | 2300 |
| PTFE (Teflon) | 2150 |
| PVC (hart) | 1380 |
| HDPE (Polyethylen) | 950 |
| PP (Polypropylen) | 900 |
| Polycarbonat | 1200 |
| Nylon (PA) | 1150 |
| Gummi (Naturkautschuk) | 1100 |
| Kork | 240 |
| Eiche (Hartholz) | 750 |
| Fichte / Kiefer (Weichholz) | 450 |
| Buche | 720 |
| Kohlenstofffaser-Verbund (CFK, typ.) | 1600 |
| Magnesiumlegierung (gängig) | 1780 |
| Zinklegierung (gängig) | 7100 |
Zusätzliche Funktionen des Sheet Kalkulators
- Umschalten zwischen Mengeneingabe und Flächenberechnung
- Preisberechnung pro Platte und pro Quadratmeter
- Automatische Umrechnung von Masse in Tonnen
- Hinweis auf Transportgewicht und Stapelvolumen für Logistikplanung
- Möglichkeit, freie Dichtewerte einzugeben für Sonderlegierungen
Praxisnahe Tipps für Einkauf und Planung
- Vergleichen Sie Angebote auf Basis von Preis pro Tonne und nicht nur Preis pro Quadratmeter
- Berücksichtigen Sie Gewichtszuschläge bei profilierten Blechen
- Runden Sie Längen auf den nächst sinnvollen Zuschnitt um Verschnitt zu minimieren
- Planen Sie Transportkapazität nach Gesamtgewicht und Abmessungen
- Pulverbeschichtungen oder Verzinkung erhöhen Masse nur marginal, beeinflussen aber Preis deutlich

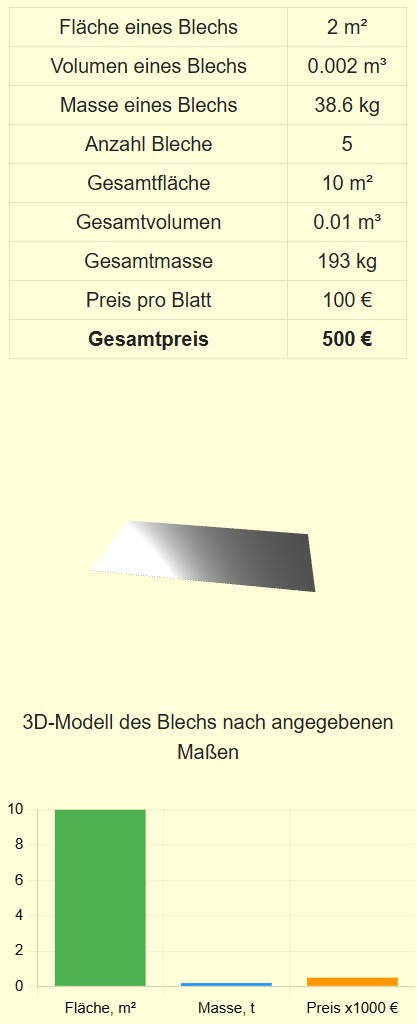

Ausgabe und Visualisierung
Das Programm zeigt eine übersichtliche Ergebnisliste mit folgenden Werten
- Fläche einer Platte
- Volumen einer Platte in Kubikmetern
- Masse einer Platte in Kilogramm
- Gesamtfläche und Gesamtvolumen
- Gesamtmasse und Gesamtpreis in Euro
Der Sheet Rechner liefert schnelle und verlässliche Zahlen für Einkauf, Logistik und Projektkalkulation. Nutzen Sie die Ergebnisse zur Vergleichsprüfung von Angeboten und zur exakten Planung von Transport und Lager. Für genaue Angebote fordern Sie Musterschnitte und Lieferbedingungen beim Anbieter an.
Weiterführende Literatur
- Werkstoffkunde kompakt, Praxiswissen für Ingenieure
- Blechbearbeitung, Verfahren und Konstruktion
- Handbuch Metall, Eigenschaften und Verarbeitung
Experte für Tragwerksplanung, 3D-Modellierung und angewandte Mathematik. Wolfgang entwickelt präzise Werkzeuge für Bauingenieure und anspruchsvolle Heimwerker.
