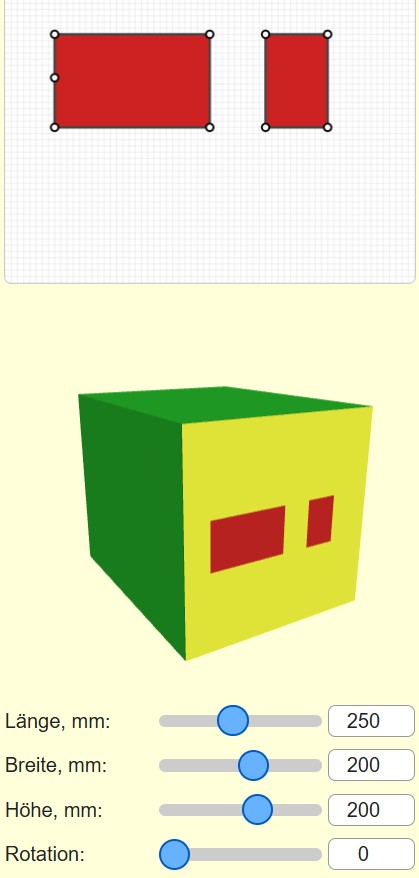

Dieser 3D-Gehäusedesigner ermöglicht die interaktive Konstruktion von Gehäusen mit vorderer Bedienplatte. Anwender legen Maße, Materialstärke und Farben fest, fügen runde Bohrungen sowie rechteckige Ausschnitte hinzu und sehen die Änderungen direkt in einer Echtzeit 3D-Ansicht. Das Werkzeug eignet sich für Eigenbaugeräte, Audioverstärker, Messgeräte, Prototypen und Designobjekte.
Funktionen des Gehäusedesigners
Das System bietet präzise Längenangaben, separate Farbfelder für Gehäuse, Frontplatte und Bedienelemente, freie Positionierung von Bohrungen und Ausschnitten sowie eine einstellbare Rasterhilfe für exaktes Ausrichten. Rundlöcher lassen sich mit beliebigem Durchmesser platzieren, rechteckige Ausschnitte werden über Eckpunkte definiert. Alle Elemente bleiben verschiebbar und verformbar, so dass Anpassungen ohne Neuaufbau möglich sind.
Bedienung und Praxisbeispiele
Beginnen Sie mit Breite, Höhe und Tiefe in Millimetern. Beispielprojekt 1, kompakte Frontplatte, Breite 140 Millimeter, Höhe 90 Millimeter, Tiefe 28 Millimeter. Beispielprojekt 2, mittelgroßes Gehäuse, Breite 220 Millimeter, Höhe 120 Millimeter, Tiefe 60 Millimeter. Das Raster ist standardmäßig auf acht Pixel eingestellt, das erleichtert exaktes Platzieren von Auschnitten und Komponenten. Farben wählen Sie direkt über die Farbfelder oben, Änderungen wirken sofort auf die 2D-Ansicht und die 3D-Visualisierung.
Export, Fertigung und Dateiformate
Aktuell steht der Export als Bild mit hoher Auflösung zur Verfügung. Geplant sind Vektorexport als SVG und 3D-Export als STL für Laser- und 3D-Druck. Für die Fertigung empfehlen wir Toleranzen einzuplanen, Bohrungen für Schrauben um 0.3 Millimeter zu vergrößern und Kantenabstände von mindestens 4 Millimeter einzuhalten. Bei Fräs- und Laserzuschnitten ist eine Materialdicke zwischen 1.6 Millimeter und 3.5 Millimeter praxisgerecht.
Technische Details und Designhinweise
Wählen Sie für Bedienelemente Bohrungen mit Durchmesser abhängig vom Bedienelement. LED und kleine Taster benötigen typischerweise 5 Millimeter bis 8 Millimeter. Bedienelemente mit größerem Durchmesser benötigen 12 Millimeter oder 16 Millimeter. Achten Sie auf ausreichend Randabstand, damit Ausschnitte nicht ausbrechen. Für Gewindebuchsen ist die Bohrung je nach Schraube um 0.5 Millimeter zu vergrößern, bei metrischer Schraube M3 verwenden Sie 3.5 Millimeter Bohrung für Durchgangsschrauben.
🧱 Beim 3D-Druck reduzieren Sie Überhänge durch zusätzliche Stützstrukturen. Verwenden Sie Fasen an Werkstückkanten zur besseren Montage. Bei Laserschnitt berücksichtigen Sie den Schnittspalt, der je nach Maschine zwischen 0.1 und 0.3 Millimeter liegt. Für exakte Frontplattenkonturen empfiehlt sich eine Testprobe mit einem kleinen Musterstück vor der Serienfertigung.
Workflow und Produktivität
Arbeiten Sie in Schritten. Zuerst Grundmaße festlegen, danach Einbauten positionieren, dann Ausschnitte und Bohrungen anlegen. Nutzen Sie die Raster- und Fangfunktion, um wiederholbare Abstände zu erhalten. Speichern Sie Zwischenschritte als Bild, so behalten Sie Varianten. Dokumentieren Sie Maße und Bohrpositionen separat für Bestellungen und Fertigung.
Vorteile für Entwickler und Bastler
Der Gehäusedesigner reduziert Iterationsaufwand, minimiert Messfehler und beschleunigt Übergang zur Fertigung. Er ist nützlich für Studierende, Hobbyentwickler und professionelle Konstrukteure. Durch die visuelle Kontrolle vermeiden Sie Kollisionen von Bauteilen und sparen Materialkosten durch passgenaue Konstruktion.
Der 3D-Gehäusedesigner liefert ein komplettes Paket zur Frontplattenkonstruktion, inklusive Bohrungswerkzeug, Rasterführung und 3D-Vorschau. Verwenden Sie das Werkzeug zur schnellen Validierung von Gehäuseentwürfen und zur Erstellung fertigungsgerechter Dateien, sobald SVG und STL verfügbar sind. So lassen sich Prototypen schneller realisieren und Serien effizient vorbereiten.
Empfohlene Fachliteratur
- Jens Köhler, Gehäusedesign kompakt, Grundlagen, Konstruktion und Fertigung
- Monika Braun, Praktische Elektronikgehäuse, Planung bis Produktion
- Thomas Becker, 3D-Druck für Konstrukteure, Verfahren, Materialwahl, Nachbearbeitung
- Peter Lange, CAD für Elektrotechnik, Frontplatten und Schnittstellen gestalten
