Frequenz: Hz
Wenn es nur vier bis acht kurze Impulse sind, lässt sich die Anzahl leicht zählen. Kommen jedoch unmittelbar einhundert zwanzig Impulse pro Sekunde, wird die manuelle Zählung unmöglich. Für solche Aufgaben stellt das Team von Radiochemen einen webbasierten Impulszähler bereit. Das Tool analysiert das Mikrofon-Signal in Echtzeit, erkennt schnelle Ausschläge über einer einstellbaren Schwelle und meldet die Gesamtzahl der Ereignisse sowie deren Auftretensfrequenz. Dieses Werkzeug eignet sich zum Erfassen von Klicks, Klatschen, Schlägen und anderen transienten Geräuschen. Das Eingangssignal kann direkt über den Mikrofoneingang eingespeist werden, idealerweise mit einer galvanischen Trennung oder einem Schutzglied.
Funktionsprinzip des Impulszählers

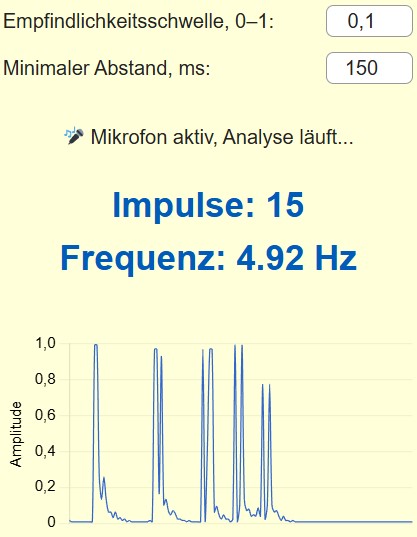

Der Rechner ermittelt die Momentanamplitude des Audiosignals und vergleicht sie mit einer einstellbaren Schwelle. Meldet die Amplitude einen Überschritt und ist seit dem letzten Impuls genug Zeit vergangen, erhöht sich der Zähler um eins. Die untere Anzeige zeigt ein Live-Diagramm der Amplituden, so dass sich Spitzen gut sichtbar einstellen lassen und die Parameter gezielt justiert werden können.
Echtzeitumschlag, Erkennung und Filterung
- Die Erkennung arbeitet mit einem Schwellwert zwischen null und eins, dieser Wert legt fest, ab wann ein Ausschlag als Impuls gilt.
- Der minimale Abstand in Millisekunden verhindert Mehrfachzählungen desselben Ereignisses.
- Die Kombination aus Schwellwert und Abstand erlaubt eine robuste Abstimmung auf verschiedenste Signalarten und Pegel.
Eingabewerte und Ergebnisse
- Schwelle, skaliert von 0 bis 1, bestimmt die minimale Amplitude für einen Impuls.
- Minimaler Abstand in Millisekunden dient als Entprellung, so werden Folgeimpulse gedämpft.
Das Programm zeigt die kumulierte Anzahl der Impulse und die berechnete Frequenz. Die Frequenz wird nach folgender Formel ermittelt:
f = (n – 1) / t
Hierbei bezeichnet n die registrierte Anzahl Impulse, t die Zeitspanne in Sekunden zwischen dem ersten und dem letzten registrierten Ereignis.
Die Instantamplitude wird aus dem Rohwert des Audio Puffers wie folgt berechnet:
a_i = |(x_i – 128) / 128|
Der Wert x_i steht für das Byte aus dem Audio-Buffer, Bereich null bis 255.
Beispieltabelle Frequenz, Periode und Impulse
| Frequenz Hz | Periode ms | Imp / 1 s | Imp / 10 s | Imp / 1 min |
|---|---|---|---|---|
| 0.7 | 1 429 | 1 | 7 | 42 |
| 1.4 | 714 | 1 | 14 | 84 |
| 3 | 333 | 3 | 30 | 180 |
| 7 | 143 | 7 | 70 | 420 |
| 14 | 71 | 14 | 140 | 840 |
| 28 | 36 | 28 | 280 | 1 680 |
| 70 | 14 | 70 | 700 | 4 200 |
| 140 | 7 | 140 | 1 400 | 8 400 |
Anwendungsbeispiele
- Zählen von Fingerklicks bei Nutzertests.
- Erkennung von Schlägen und Hämmern bei mechanischen Prüfungen.
- Analyse periodischer Signale in Laborversuchen.
- Bestimmung von Umdrehungen pro Minute, wenn die Anzahl der Zähne einer Scheibe bekannt ist.
Praktische Detektor-Schaltung, kurz erklärt
Als Eingangssensor empfiehlt sich ein Fotodetektor, kombiniert mit einem Transistorverstärker und einer stabilen Referenz. Eine einfache Schaltung besteht aus einer Lichtquelle, einem Photodiodenempfänger und einer Schaltschwelle auf Basis einer Referenzspannung. Trifft Licht auf die Diode, entsteht ein kleiner Strom, der verstärkt und als digitales Rechtecksignal ausgegeben wird. Mit einem Anpassungswiderstand lässt sich die Impulsform feinjustieren.
- Die Lichtquelle beleuchtet die rotierende oder sich bewegende Zielfläche.
- Der Fotodetektor wandelt Unterbrechungen des Lichtstrahls in elektrische Impulse um.
- Ein Komparator oder eine einfache Referenzschaltung setzt einen sauberen Schwellpegel, so entstehen stabile digitale Impulse.
Beispielspitze am Ausgang: etwa 2,8 Volt für Low, etwa 18 Volt für High, je nach Aufbau und Versorgung. Ein Schutzglied oder ein Spannungsteiler reduziert das Signal, bevor es an die Audioleitung oder an ein Mikrocontroller-Eingang gelegt wird.
Sicherheit bei Anschlüssen an PC
Direktanschluss hoher Spannungen an eine Soundkarte ist verboten. Verwenden Sie immer einen Spannungs-Teiler oder eine galvanische Trennung. Alternativ eignet sich ein kleiner Mikrocontroller wie Arduino oder ESP32 als Zwischenglied, der Impulse sicher in Pegel für den Line In oder Mikrofoneingang wandelt.
📊 Hinweis, mobile Geräte aktivieren oft automatische Verstärkungsregelung, deshalb liefern Desktop PC mit externem Mikrofon stabilere Messergebnisse.
Praxisgleichungen
- Frequenzbestimmung, siehe oben, f gleich Anzahl minus eins geteilt durch Zeitspanne.
- Periode ist Kehrwert der Frequenz, in Millisekunden angegeben.
- Bei bekannten Zähnezahlen einer Scheibe lässt sich die Drehzahl direkt aus der Impulsfrequenz ableiten.
Fazit und Empfehlungen
Der Impulszähler hilft, schnelle Ereignisse im Audiobereich zuverlässig zu zählen und ihre Frequenz zu bestimmen. Durch korrekte Wählung von Schwellwert und Entprellzeit lässt sich das System an viele Signale anpassen. Für industrielle Messungen empfiehlt sich zusätzlich ein dediziertes Messgerät, für schnelle Laborchecks reicht das Online Werkzeug in vielen Fällen.
📈 Wenn Sie einen präzisen Testaufbau planen, kombinieren Sie den Impulszähler mit einem einfachen Fotodetektor und einem Mikrocontroller, um sichere Pegel und eine zuverlässige Datenerfassung zu erreichen. Viel Erfolg bei Ihren Messungen mit dem Impulsrechner.
Weiterführende Literatur
- Digitale Signalverarbeitung, John G. Proakis und Dimitris G. Manolakis, deutsche Ausgabe, umfassende Einführung in digitale Analyse und Filterung.
- Messtechnik Grundlagen und Anwendungen, Markus Zimmermann, praxisorientierter Leitfaden zur Mess- und Sensortechnik.
- Technische Akustik, Axel Müller, kompakte Darstellung von Schallmessung und Signalverarbeitung für Ingenieure.
- Praxis der Mikrocontroller Messsysteme, Thomas Berger, zeigt die Einbindung von Sensoren und die sichere Signalaufbereitung.
