Rechner für Widerstand und Gewicht von Leitungen

Mit dem Onlinewerkzeug erhalten Sie in wenigen Schritten eine praxisnahe Abschätzung von Leitungswiderstand, Querschnittsfläche und Masse eines Drahtes auf Grundlage von Material, Durchmesser und Länge. Das ist besonders hilfreich bei der Auslegung längerer Leitungen und bei der Abschätzung von Spannungsabfall und Verluste.

Wozu der Rechner nützt

Bei der Planung elektrischer Leitungen entscheidet der Leitungswiderstand über Verlustleistung und Spannungsabfall. Schon bei mittleren Längen summieren sich kleine Widerstände zu spürbaren Effekten. Außerdem beeinflussen Querschnitt und Material die Kosten und das Gewicht eines Kabels. Dieses Tool liefert schnell belastbare Größenordnungen, die als Grundlage für Detailplanung, Auswahl der Leiterquerschnitte und Wärmebetrachtungen dienen.

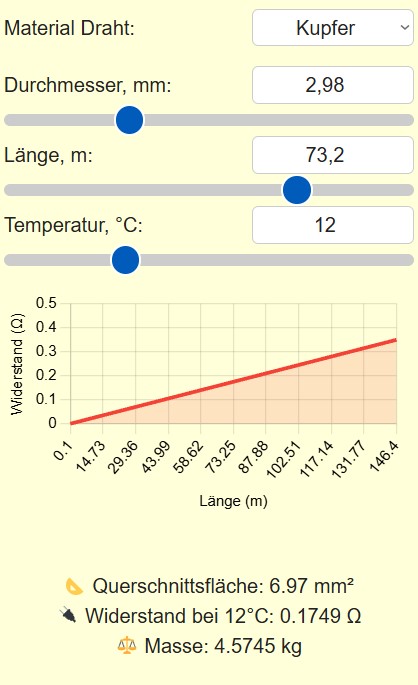

Wie Sie das Tool bedienen

Wählen Sie zunächst das Material, zum Beispiel Kupfer oder Aluminium. Geben Sie den Leitungsdurchmesser in Millimetern ein und die benötigte Länge in Metern. Das Programm rechnet automatisch die Querschnittsfläche aus, bestimmt darauf basierend den elektrischen Widerstand und ermittelt das Volumen sowie die Masse des Leiters unter Verwendung der Materialdichte. Alle Ergebnisse werden in praxisgerechten Einheiten ausgegeben.

Formeln und Einheiten

Die Querschnittsfläche eines runden Leiters berechnet sich nach der bekannten Formel

$$
A = \pi \cdot \left(\frac{d}{2}\right)^{2}
$$

Der elektrische Widerstand folgt aus dem Verhältnis von spezifischem Widerstand, Länge und Querschnitt

$$
R = \rho \cdot \frac{L}{A}
$$

Das Volumen ergibt sich aus der Fläche multipliziert mit der Länge in Millimetern

$$
V = A \cdot (L \cdot 1000)
$$

Und die Masse berechnet sich aus Volumen und Materialdichte

$$
m = \frac{V}{1000} \cdot \frac{\rho_{m}}{1000}
$$

Praxisbeispiele mit veränderten Zahlen

Um die Rechnung zu veranschaulichen, finden Sie zwei Beispiele mit anderen Zahlen als in Standardtexten. So lässt sich der Rechenweg leicht mit eigenen Messwerten vergleichen.

Beispiel 1: Kupferleiter

Gegeben:

• Durchmesser d = 1,6 mm
• Länge L = 25 m
• Spezifischer Widerstand Kupfer ρ = 0,0172 Ω·mm²/m
• Dichte Kupfer ρₘ = 8,96 g/cm³

1. Querschnittsfläche

Formel:

$$
A = \pi \cdot \left(\frac{d}{2}\right)^2
$$

Einsetzen:

$$
A = \pi \cdot (0{,}8)^2 = \pi \cdot 0{,}64 \approx 2{,}01\ \text{mm}^2
$$

2. Elektrischer Widerstand

Formel:

$$
R = \rho \cdot \frac{L}{A}
$$

Einsetzen:

$$
R = 0{,}0172 \cdot \frac{25}{2{,}01}
$$

$$
R \approx 0{,}214\ \Omega
$$

3. Volumen des Leiters

Länge in Millimeter:

$$
L = 25\ \text{m} = 25,000\ \text{mm}
$$

Formel:

$$
V = A \cdot L
$$

$$
V = 2{,}01 \cdot 25,000 \approx 50,265\ \text{mm}^3
$$

Umrechnung in Kubikzentimeter:

$$
V = 50{,}265\ \text{cm}^3
$$

4. Masse

Formel:

$$
m = V \cdot \rho_m
$$

$$
m = 50{,}265 \cdot 8{,}96 \approx 450\ \text{g}
$$

$$
m \approx 0{,}45\ \text{kg}
$$

Ergebnis Kupferleiter:

• Querschnitt: 2,01 mm²
• Widerstand: 0,214 Ω
• Masse: 0,45 kg

Beispiel 2: Aluminiumleiter

Gegeben:

• Durchmesser
  d = 4 mm
• Länge
  L = 100 m
• Spezifischer Widerstand Aluminium
  ρ = 0,0282 Ω·mm²/m
• Dichte Aluminium
  ρₘ = 2,70 g/cm³

1. Querschnittsfläche

$$
A = \pi \cdot \left(\frac{4}{2}\right)^2 = \pi \cdot 2^2 = 12{,}57\ \text{mm}^2
$$

2. Elektrischer Widerstand

$$
R = 0{,}0282 \cdot \frac{100}{12{,}57}
$$

$$
R \approx 0{,}224\ \Omega
$$

3. Volumen

$$
L = 100,000\ \text{mm}
$$

$$
V = 12{,}57 \cdot 100,000 = 1,257,000\ \text{mm}^3
$$

$$
V = 1,257\ \text{cm}^3
$$

4. Masse

$$
m = 1,257 \cdot 2{,}70 \approx 3,394\ \text{g}
$$

$$
m \approx 3{,}39\ \text{kg}
$$

Ergebnis Aluminiumleiter:

• Querschnitt: 12,57 mm²
• Widerstand: 0,224 Ω
• Masse: 3,39 kg

Tipps zur korrekten Anwendung

Beachten Sie, dass die angegebenen materialtypischen spezifischen Widerstände für 20 Grad Celsius gelten. Mit steigender Temperatur erhöht sich der Widerstand. Für präzise Berechnungen bei höheren Temperaturen müssen Sie den Temperaturkoeffizienten berücksichtigen. Wenn ein Leiter in einer Leitungspaaranwendung verwendet wird, verdoppeln Sie die Länge für die Hin- und Rückleitung bei der Berechnung des Spannungsabfalls. Beachten Sie auch, dass lackierte oder isolierte Drähte vom Außenmaß her größer wirken, das Metallquerschnitt aber unverändert bleibt.

✍ Für leistungsfähige Installationen ist die thermische Belastbarkeit des Leiters wichtig. Der zulässige Dauerstrom hängt von Querschnitt, Verlegeart und Umgebungstemperatur ab. Verwenden Sie deshalb die hier gewonnenen Ergebnisse als erste Abschätzung. Finalentscheidungen sollten auf Normtabellen und thermischen Berechnungen beruhen.

Praxisübersicht: Querschnittstabelle und typische Materialien

Unsere Tabelle zeigt gängige Querschnitte und zugehörige Außendurchmesser sowie eine Auswahl üblicher Materialien mit ihren spezifischen Widerständen und Dichten. Werte sind orientierend und dienen dem schnellen Vergleich.

Querschnitt A, mm²	entspr. Durchmesser d, mm	Material	ρ, Ohm·mm²/m	Dichte, g/cm³
0,14	0,42	Kupfer	0,0172	8,96
0,20	0,50	Kupfer	0,0172	8,96
0,34	0,66	Kupfer	0,0172	8,96
0,50	0,80	Kupfer	0,0172	8,96
0,75	0,98	Kupfer	0,0172	8,96
1,00	1,13	Kupfer	0,0172	8,96
1,50	1,38	Kupfer	0,0172	8,96
2,50	1,78	Kupfer	0,0172	8,96
4,00	2,26	Kupfer	0,0172	8,96
6,00	2,76	Kupfer	0,0172	8,96
10,00	3,57	Kupfer	0,0172	8,96
16,00	4,51	Kupfer	0,0172	8,96
25,00	5,64	Kupfer	0,0172	8,96
35,00	6,68	Kupfer	0,0172	8,96
50,00	7,98	Kupfer	0,0172	8,96
70,00	9,44	Kupfer	0,0172	8,96
95,00	11,00	Kupfer	0,0172	8,96
120,00	12,40	Kupfer	0,0172	8,96
150,00	13,80	Kupfer	0,0172	8,96
185,00	15,35	Kupfer	0,0172	8,96
240,00	17,50	Kupfer	0,0172	8,96
1,50	1,38	Aluminium	0,0282	2,70
2,50	1,78	Aluminium	0,0282	2,70
4,00	2,26	Aluminium	0,0282	2,70
6,00	2,76	Aluminium	0,0282	2,70
10,00	3,57	Aluminium	0,0282	2,70
16,00	4,51	Aluminium	0,0282	2,70
25,00	5,64	Aluminium	0,0282	2,70
35,00	6,68	Aluminium	0,0282	2,70
50,00	7,98	Aluminium	0,0282	2,70
70,00	9,44	Aluminium	0,0282	2,70
2,50	1,78	Stahl	0,12	7,85
6,00	2,76	Stahl	0,13	7,85
10,00	3,57	Stahl	0,14	7,85
16,00	4,51	Stahl	0,15	7,85
4,00	2,26	Messing	0,08	8,45
10,00	3,57	Messing	0,08	8,45
25,00	5,64	Messing	0,09	8,60
4,00	2,26	Nickel	0,069	8,90
10,00	3,57	Nickel	0,069	8,90
25,00	5,64	Nickel	0,070	8,90

Worauf Sie beim Vergleich achten sollten

Beim Austausch von Materialien steigt bei gleichem Querschnitt der Widerstand mit dem spezifischen Widerstand des neuen Werkstoffs. Aluminium braucht einen größeren Querschnitt als Kupfer, um den gleichen Widerstand zu erzielen. Massendimensionen beeinflussen mechanische Tragfähigkeit und Kosten. Achten Sie außerdem auf Oberflächenveredelungen wie Verzinnung oder Versilberung, die Kontaktwiderstände reduzieren können, relevant beim Anschluss oder bei Schraubverbindungen.

Abschließende Hinweise

Dieser Rechner liefert schnelle, praktische Ergebnisse für Leiterwiderstand, Querschnitt und Masse. Er ersetzt keine normgerechte Auslegung, hilft jedoch bei ersten Entscheidungen und beim Abschätzen von Materialbedarf und Gewicht. Für finale Planungsschritte ziehen Sie bitte einschlägige Normen und Tabellen heran und berücksichtigen Temperatureffekte sowie Verlegeart.
