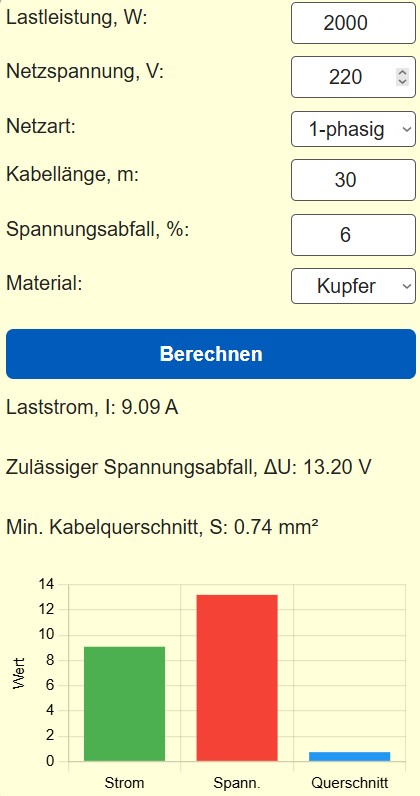

Die richtige Wahl des Kabelquerschnitts ist entscheidend für die Sicherheit und Effizienz von elektrischen Anlagen. Ein zu kleiner Querschnitt kann zu Überhitzung, hohen Spannungsverlusten und Schäden an Geräten führen. Mit unserem Online-Rechner lassen sich benötigte Kabelquerschnitte einfach bestimmen. Geben Sie alle erforderlichen Werte ein und erhalten Sie präzise Ergebnisse für Ihre Elektroinstallation.
Faktoren für die Wahl des Kabelquerschnitts
Bei der Auswahl des geeigneten Querschnitts spielen mehrere Parameter eine Rolle:
- Laststrom (A) – der Strom, der durch das Kabel fließt. Abhängig von Leistung und Netzspannung.
- Kabellänge (m) – längere Kabel haben höheren Widerstand, was zu größerem Spannungsabfall führt.
- Zulässiger Spannungsabfall (%) – Normen empfehlen meist 3–5 % des Nennwerts nicht zu überschreiten.
- Netzart – einphasig oder dreiphasig.
- Kabelmaterial – Kupfer oder Aluminium mit unterschiedlichem spezifischen Widerstand.
Grundformeln zur Berechnung
Der minimale Querschnitt lässt sich berechnen mit:
$$
S = \frac{k \cdot \rho \cdot L \cdot I}{\Delta U}
$$
- S – Kabelquerschnitt in mm²
- k – Faktor je nach Netzart: 2 für einphasig, √3 ≈ 1,732 für dreiphasig
- ρ – spezifischer Widerstand: Kupfer 0,0178 Ω·mm²/m, Aluminium 0,028 Ω·mm²/m
- L – Kabellänge hin und zurück in Metern
- I – Laststrom in Ampere
- ΔU – zulässiger Spannungsabfall in Volt
Berechnung des Laststroms
Aus Leistung P (W) und Netzspannung U (V) kann der Strom berechnet werden:
$$
I = \frac{P}{U \cdot \cos\varphi}
$$
Für einfache Berechnungen wird cosφ = 1 angenommen, Strom = Leistung / Spannung.
⚠ Spannungsabfall bezeichnet den Energieverlust bei der Stromübertragung. Hohe Verluste beeinträchtigen Geräte, erhöhen Hitze und reduzieren Lebensdauer. Standards empfehlen 3–5 %.
Beispielberechnung
Einphasiges Netz 230 V, Last 2500 W, Kabellänge 12 m (hin und zurück 24 m), zulässiger Spannungsabfall 4 %.
- Strom berechnen: I = 2500 / 230 ≈ 10,87 A
- ΔU = 230 × 0,04 = 9,2 V
- ρ Kupfer = 0,0178
- Querschnitt: S = 2 × 0,0178 × 24 × 10,87 / 9,2 ≈ 10,1 mm² → auf 10 mm² runden
Übliche Kabelquerschnitte und Strombelastung
| Querschnitt (mm²) | Max. Strom Kupfer (A) | Max. Strom Aluminium (A) |
|---|---|---|
| 1,5 | 16 | 12 |
| 2,5 | 25 | 20 |
| 4 | 32 | 26 |
| 6 | 41 | 33 |
| 10 | 55 | 44 |
| 16 | 75 | 60 |
| 25 | 95 | 78 |
Diese Werte dienen als Orientierung. Tatsächliche Belastbarkeit hängt von Verlegeart und Umgebung ab.
