Rechner für Erdungsanlagen und Erdungswiderstände

Dieser Beitrag erklärt praxisnah, wie man Erdungsanlagen nachrechnet, Erdungswiderstände abschätzt und wie der Rechner die wichtigsten Parameter ermittelt. Ziel ist eine klare Anleitung für Planung, Kontrolle und Optimierung von Erdungsanlagen.

Worum es geht

Der Rechner für Erdungsanlagen und Erdungswiderstände hilft, typische Größen zu berechnen. Dazu gehören der Widerstand eines einzelnen Erders, der Gesamtwiderstand bei mehreren Einzelelementen und die Abschätzung des Einflusses von Bodenwiderstand und Klima. Wer ein sicheres und normkonformes Erdungssystem plant, benötigt diese Zahlen zur Plausibilitätsprüfung und zur Dokumentation.

Wozu eine richtige Erdung wichtig ist

Erdung schützt Personen, Geräte und Anlagen vor gefährlichen Fehlerströmen. Eine funktionierende Erdung senkt die Berührungsspannung im Fehlerfall und begrenzt die Wärmeentwicklung an leitfähigen Teilen. Falsch ausgelegte Erdungsanlagen führen zu erhöhtem Risiko, zu Störungen von Schutzgeräten und zu erhöhten Materialien- und Betriebskosten.

Die Eingangsgrößen des Rechners

Der Rechner benötigt folgende Basisdaten: Bodenart und spezifischer Widerstand in Ohm mal Meter, Klimafaktor zur Anpassung der Bodenleitfähigkeit, Länge und Durchmesser der Erdungselektrode, Anzahl der Elektroden und der zulässige Gesamtwiderstand.

Wesentliche Formeln

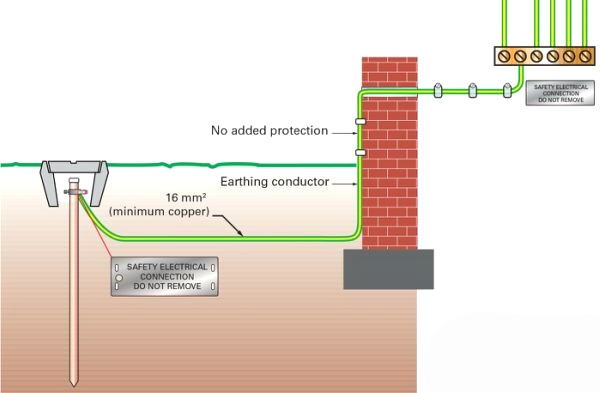

Für Stabanoden wird häufig die klassische Formel verwendet. Sie liefert eine verlässliche Näherung für den DC-Widerstand einer vertikalen Stabelektrode.

Widerstand einer einzelnen Stabelektrode:

R_E = ρ_eff / (2 · π · L) · [ln(4·L / d) − 1]

Legende: ρ_eff ist der effektive Bodenwiderstand nach Anpassung durch Klima, L ist die Länge des Erders in Metern, d ist sein Durchmesser in Metern, ln steht für natürlichen Logarithmus.

Gesamtwiderstand bei n Stäben mit Einflussfaktor k

R_ges = (R_E / n) · k

Der Einflussfaktor k berücksichtigt die gegenseitige Beeinflussung benachbarter Elektroden. Typische Werte liegen zwischen 1,1 und 1,5 je nach Abstand und Einbautiefe.

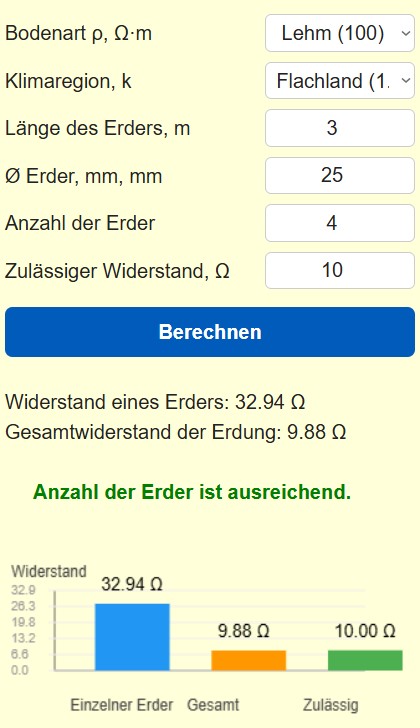

💻 Der Rechner liest die Bodenleitfähigkeit, multipliziert mit dem Klimaabschlag und berechnet daraus ρ_eff. Danach wird R_E mit der Stabformel bestimmt. Anschließend wird R_ges für die eingegebene Anzahl Elektroden berechnet und mit dem zulässigen Widerstand verglichen. Das Ergebnis wird als numerischer Wert und als einfache Empfehlung angezeigt.

Konkrete Rechenbeispiele mit vollständigen Schritten

Beispiel 1, kleiner Haushaltserder

Angaben: Bodenwiderstand 100 Ohm·m, Klimafaktor 1,2, Länge L gleich 2,5 m, Durchmesser d gleich 16 mm, Anzahl n gleich 3, zulässiger Widerstand 10 Ohm.

Schritt 1, Einheiten: d in Meter umrechnen, d = 0,016 m.

Schritt 2, effektiver Widerstand: ρ_eff = 100 · 1,2 = 120 Ohm·m.

Schritt 3, Widerstand Einzelelektrode mit Formel: R_E = 120 / (2 · π · 2,5) · [ln(4 · 2,5 / 0,016) − 1].

Berechnung: Nenner 2·π·2,5 ≈ 15,708. Ausdruck innerhalb ln: 4·2,5/0,016 = 10 / 0,016 = 625. ln 625 ≈ 6,4378. Differenz 6,4378 − 1 = 5,4378. Damit R_E ≈ 120 / 15,708 · 5,4378 ≈ 7,64 · 5,4378 ≈ 41,58 Ohm.

Schritt 4, Einflussfaktor k annehmen 1,2. Gesamtwiderstand R_ges = (41,58 / 3) · 1,2 ≈ 13,86 · 1,2 ≈ 16,63 Ohm.

Schritt 5, Ergebnisvergleich: R_ges 16,63 Ohm ist größer als geforderte 10 Ohm. Empfehlung: Anzahl erhöhen oder Länge verlängern.

Beispiel 2, kleine Industrieanlage

Angaben: ρ = 50 Ohm·m, k = 1,1, L = 3,0 m, d = 20 mm, n = 5, zulässiger Widerstand 5 Ohm.

d in m = 0,02 m. ρ_eff = 50 · 1,1 = 55 Ohm·m. Rechenschritte wie oben: 4·L/d = 12 / 0,02 = 600. ln 600 ≈ 6,3969. Differenz 5,3969. Nenner 2·π·3 = 18,8496. R_E ≈ 55 / 18,8496 · 5,3969 ≈ 2,919 · 5,3969 ≈ 15,75 Ohm. Mit k = 1,15 ergibt R_ges = (15,75 / 5) · 1,15 ≈ 3,15 · 1,15 ≈ 3,62 Ohm. Ergebnis ist unter zulässigem Wert. Anlage ausreichend geerdet.

Tabellen mit Referenzwerten

Die folgenden Tabellen liefern schnell verwendbare Richtwerte für Bodenarten, typische ρ Werte und empfohlene Einbauparameter.

Bodenart	ρ in Ohm·m	Bemerkung
Ton	20 bis 100	sehr guter Leiter, Feuchtigkeit erhöht Leitfähigkeit
Lehm	80 bis 200	häufig in Regionen mit wechselndem Feuchtegehalt
Nasser Sand	200 bis 500	feuchte Küstengebiete, variable Werte
Trockener Sand	300 bis 1000	schlechte Leitfähigkeit, bei Frost sehr hoch
Gestein, Schotter	500 bis 2000	sehr heterogen, oft problematisch

Klimaregion	Empfohlener k	Kurzer Hinweis
Mildes Klima	1,0 bis 1,2	feuchte Böden, wenig Frost
Gemäßigt	1,2 bis 1,4	wechselndes Klima, saisonale Trockenheit
Kühles Hochland	1,4 bis 1,6	häufig Frost, geringere Leitfähigkeit
Polare Regionen	1,8 bis 2,5	dauerhaft gefrorene Böden, sehr schlechte Leitfähigkeit

Praktische Planungsregeln

Bei der Planung sollten Abstand und Tiefe der Elektroden beachtet werden. Elektroden sollten im Abstand von mindestens der Einbautiefe platziert werden. Eine größere Streuung reduziert gegenseitige Beeinflussung. Für den Anfang empfiehlt sich ein konservativer Einflussfaktor k gleich 1,2. Bei hohen Anforderungen an die Erdungsresistenz sind horizontale Erder mit größerer Oberfläche eine sinnvolle Alternative.

Weitere Punkte sind die Verwendung korrosionsbeständiger Materialien, die Vermeidung von Kontakt mit aggressiven Stoffen und die Dokumentation der Messwerte. Regelmäßige Messungen sichern Qualität und Rechtssicherheit.

Messung und Verifikation

Die berechneten Werte ersetzen nicht die messtechnische Verifikation. Messgeräte für Erdungswiderstand sollten kalibriert sein und die Messung mit mindestens drei Methoden verifiziert werden. Beispiele sind das Dreileiterverfahren, das Fall- oder Strom-Erdungs-Messverfahren und direkte Messungen an einzelnen Elektroden.

Fehlerquellen und Gegenmaßnahmen

Stark variierende Bodenfeuchte, Frost und Bodenverunreinigung führen zu großen Abweichungen zwischen gerechnetem und gemessenem Wert. Als Gegenmaßnahme helfen größere Elektroden, zusätzliche horizontale Leiter und die gezielte Verbesserung der Bodeneigenschaften durch Salzstreuung oder Bentonitverfüllung. Die Wahl der Maßnahme hängt von Anwendungsfall, Umweltauflagen und Wirtschaftlichkeit ab.

Problematik	Wirkung	Empfohlene Maßnahme
Hoher ρ Wert	großer Erderwiderstand	mehr Elektroden, längere Elektroden, Bodenverbesserung
Begrenzter Platz	begrenzte Verteilungsfläche	horizontale Bänder, chemische Behandlung
Korrosion	Lebensdauer reduziert	Edelstahl oder verzinkte Stähle, Beschichtung
Frost	Widerstand stark ansteigend	Tiefere Verlegung unter Frostgrenze, Mehrfachstaberder

Fazit und Anwendungsempfehlung

Ein fachgerecht eingesetzter Rechner für Erdungsanlagen und Erdungswiderstände liefert schnelle Orientierung und reduziert Planungsfehler. Verwenden Sie die Rechnungen als Basis, prüfen Sie die Ergebnisse messtechnisch und passen Sie Einflussfaktoren an lokale Bedingungen an. Bei hohen Anforderungen ist die Kombination aus Berechnung, fachgerechter Ausführung und Messung der Weg zu sicherer Erdung.
