Rechner für den Betriebsmodus von Transistoren

Dieser interaktive Transistorrechner behandelt die beiden wichtigsten Typen in der Praxis, Bipolartransistoren und MOSFETs. Er liefert in wenigen Schritten Strom, Spannung am Bauteil und die Verlustleistung. Ziel ist eine schnelle, praxisnahe Abschätzung für Schalter und Verstärker.

📈 Die Berechnungen stützen sich auf einfache Modelle, die für Layoutentscheidungen und erste Belastungsprüfungen ausreichen. Für finale Designs sollten Sie Datenblätter und Wärmeberechnungen heranziehen.

Wie der Rechner verwendet wird

Zuerst wählen Sie den Transistortyp, dann geben Sie Versorgungsspannung Vcc, Lastwiderstand Rload und die für den jeweiligen Typ relevanten Steuergrößen ein. Beim BJT ist das der Basisstrom Ib oder die Steilheit Beta, beim MOSFET Gate-Source-Spannung Ugs, Schwellenspannung Uth und die transkonduktanz gfs. Nach Klick auf Berechnen erscheinen Collector- oder Drainstrom, Spannung über dem Bauteil und die Verlustleistung.

Wichtige Bezeichnungen und Formeln

Begriffserklärungen kurz und knapp

• Vcc ist die Versorgungsspannung in Volt
• Rload ist der Lastwiderstand in Ohm
• Ube ist die Basis-Emitter-Spannung bei BJT, typisch rund 0,7 Volt
• Uth ist die Gate-Source Schwellenspannung bei MOSFET, typisch 2 bis 4 Volt
• β ist die Stromverstärkung beim BJT
• gfs ist die transkonduktanz beim MOSFET, A pro Volt

Die Kernformeln in kompakter Form lauten

BJT

$$
I_c = \beta \cdot I_b
$$

$$
U_{CE} = V_{cc} – I_c \cdot R_{load}
$$

$$
P = U_{CE} \cdot I_c
$$

MOSFET

$$
I_d = g_{fs} \cdot (U_{gs} – U_{th})
$$

$$
U_{DS} = V_{cc} – I_d \cdot R_{load}
$$

$$
P = U_{DS} \cdot I_d
$$

Schutz gegen unrealistische Ergebnisse

Wenn das Produkt aus berechnetem Strom und Lastwiderstand die Versorgungsspannung übersteigt, ist das Ergebnis physikalisch unmöglich. In diesem Fall meldet der Rechner eine Warnung, weil das Bauteil unter diesen Bedingungen nicht wie angenommen arbeiten kann. Typische Folge ist Sättigung beim BJT oder eine nicht erreichbare Stromquelle beim MOSFET.

Praxisbeispiele mit geänderten Zahlen

Die folgenden Beispiele sind bewusst mit anderen Zahlen als in Standardtexten, damit die Rechenschritte klar nachvollziehbar sind.

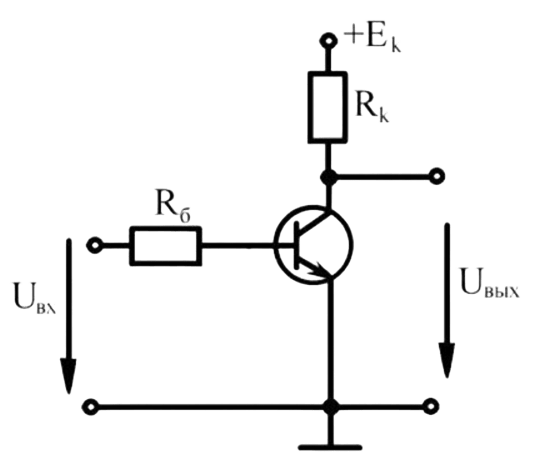

Beispiel 1 BJT

• Vcc = 15 Volt
• Rload = 470 Ohm
• Ib = 0,05 mA
• β = 150

Rechnung

$$
I_c = 0{,}00005 \cdot 150 = 0{,}0075\ \text{A}
$$

$$
U_{CE} = 15 – 0{,}0075 \cdot 470 = 11{,}475\ \text{V}
$$

$$
P = 11{,}475 \cdot 0{,}0075 \approx 0{,}086\ \text{W}
$$

Ergebnis, der Collectorstrom liegt bei 7,5 mA, die Spannung am Transistor bei gut 11,5 Volt, Verlustleistung circa 86 Milliwatt. Der BJT arbeitet in diesem Beispiel im aktiven Bereich.

Beispiel 2 MOSFET

• Vcc = 24 Volt
• Rload = 4 Ohm
• Ugs = 5 Volt
• Uth = 2 Volt
• gfs = 1 A/V

Rechnung

$$
I_d = 1 \cdot (5 – 2) = 3\ \text{A}
$$

$$
U_{DS} = 24 – 3 \cdot 4 = 12\ \text{V}
$$

$$
P = 12 \cdot 3 = 36\ \text{W}
$$

Ergebnis, der Drainstrom beträgt 3 Ampere, die Spannungsbelastung am MOSFET ist 12 Volt, Verlustleistung 36 Watt. Hier ist ein geeigneter Kühlkörper zwingend notwendig.

Was die Zahlen bedeuten in der Praxis

Niedrige Spannungen über dem Schaltelement bedeuten geringe Verlustleistung wenn der Transistor als Schalter arbeitet. In Verstärkerstufen dagegen ist die Kombination aus hohem Strom und mittlerer Spannung oft der Belastungsfall. MOSFETs benötigen ein Gate zur Steuerung, kein Gatestrom wie beim BJT. BJT verlangen einen definierten Basisstrom, sonst können sie nicht die gewünschte Last treiben.

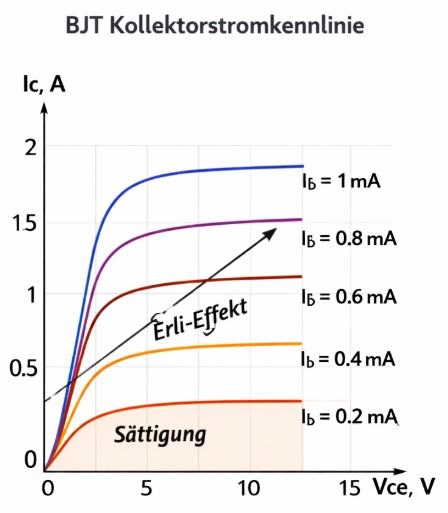

Regime	Bedingung	Verhalten
Cutoff	BJT Ube kleiner als 0,6 Volt	Transistor sperrt, kein Collectorstrom
Aktiv	BJT Ube größer als 0,7 Volt, Uce positiv	Verstärkung, Ic etwa β mal Ib
Sättigung	BJT Uce niedrig, typischerweise 0,1 bis 0,3 Volt	Transistor schaltet durch, wie ein geschlossener Schalter

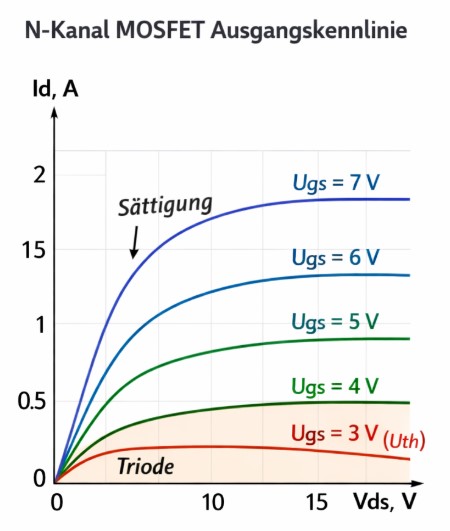

Regime	Bedingung	Verhalten
Cutoff	MOSFET Ugs kleiner als Uth	kein Kanal, Id praktisch null
Linear	Uds kleiner als Ugs minus Uth	MOSFET wirkt wie gesteuerter Widerstand
Sättigung	Ugs größer als Uth, Uds groß genug	Id wird durch gfs und Ugs bestimmt

Zusätzliche Hinweise und Schutzmaßnahmen

Berücksichtigen Sie Wärmeabfuhr und Leistungsbudget bei leistungsfähigen Transistoren. Ein Gatewiderstand schützt MOSFETs vor zu schnellen Spannungsänderungen. BJT Basis benötigt oft einen Vorwiderstand oder Treiberstufe. Bei stark leistenden Lasten sind Schutzbeschaltungen wie Rückstromdiode, Strombegrenzung und thermische Abschaltung sinnvoll.

✍ Wenn Sie mit dem Rechner arbeiten, gleichen Sie Ergebnisse gegen Datenblätter ab. Prüfen Sie maximale Spezifikationen wie Vdss und Icmax, sowie zulässige Verlustleistung bei gegebener Gehäusetemperatur.

Fazit

Der Rechner liefert schnelle Abschätzungen für BJT und MOSFET, zeigt bequem Ströme, Spannungen und Verlustleistung. Für praxisreife Schaltungen ist eine zusätzliche Betrachtung von Kühlung, Bauteiltoleranzen und dem sicheren Betriebsbereich unabdingbar.
