Rechner für Vektordiagramme von Strom und Spannung

Der Online-Rechner erzeugt Vektorbilddarstellungen von Spannung und Strom für RLC-Schaltungen und für dreiphasige Systeme. Er ist ein praktisches Werkzeug zum Erlernen von Phasenverschiebungen, zur schnellen Fehlereinschätzung und zur Visualisierung, wie Widerstand, Induktivität und Kapazität das Stromverhalten beeinflussen.

Was der Rechner leistet

Sie können zwischen Einzelkreis-Analyse und Dreiphasenbetrieb wählen. Im Einzelschaltungs-Modus gibt man Spannung, ohmschen Widerstand, Induktivität, Kapazität und Frequenz ein. Das Tool berechnet die Impedanz, den Strom und den Phasenwinkel und stellt die resultierenden Vektoren grafisch dar. Im Dreiphasen-Modus lassen sich symmetrische Netze analysieren oder asymmetrische Ströme mit je eigenen Amplituden und Phasenwinkeln definieren.

📈 Typische Eingaben sind die Spannungsamplitude U in Volt, der ohmsche Widerstand R in Ohm, die Induktivität L in Henry, die Kapazität C in Farad und die Frequenz f in Hertz. Zusätzlich bietet das Interface automatische Einheitenscales für Millihenry und Mikrofarad, damit Werte bequem eingegeben werden können.

Eigenschaften und Rechenformeln

Die Winkelgeschwindigkeit berechnet sich wie üblich aus der Frequenz

$$
\omega = 2 \pi f
$$

Reaktanzen für Spule und Kondensator folgen aus

$$
X_L = \omega L, \quad X_C = \frac{1}{\omega C}
$$

Die Gesamtimpedanz des Serienzweigs ergibt sich zu

$$
Z = \sqrt{R^2 + (X_L – X_C)^2}
$$

Stromstärke und Phasenverschiebung kommen aus dem Ohmschen Gesetz und der arctan Funktion

$$
I = \frac{U}{Z}
$$
$$
\varphi = \arctan \frac{X_L – X_C}{R}
$$

Praktisches Beispiel Einzelkreis

Im folgenden Beispiel sind alle Zahlen gegenüber klassischen Lehrbuchbeispielen verändert, damit Sie leicht mit eigenen Messwerten vergleichen können. Die Werte dienen zur Demonstration der Rechenschritte und der grafischen Ausgabe.

• Spannung U gleich 210 Volt
• Widerstand R gleich 60 Ohm
• Induktivität L gleich 15 Millihenry
• Kapazität C gleich 30 Mikrofarad
• Frequenz f gleich 55 Hertz

Berechnungen

$$
\omega = 2 \pi \cdot 55 \approx 345{,}6\ \text{rad/s}
$$
$$
X_L = \omega L \approx 345{,}6 \cdot 0{,}015 \approx 5{,}18\ \Omega
$$
$$
X_C = \frac{1}{\omega C} \approx \frac{1}{345{,}6 \cdot 30\cdot10^{-6}} \approx 96{,}4\ \Omega
$$
$$
Z = \sqrt{60^2 + (5{,}18 – 96{,}4)^2} \approx 109{,}2\ \Omega
$$
$$
I = \frac{210}{109{,}2} \approx 1{,}92\ \text{A}
$$
$$
\varphi = \arctan\frac{5{,}18 – 96{,}4}{60} \approx -56{,}7^\circ
$$

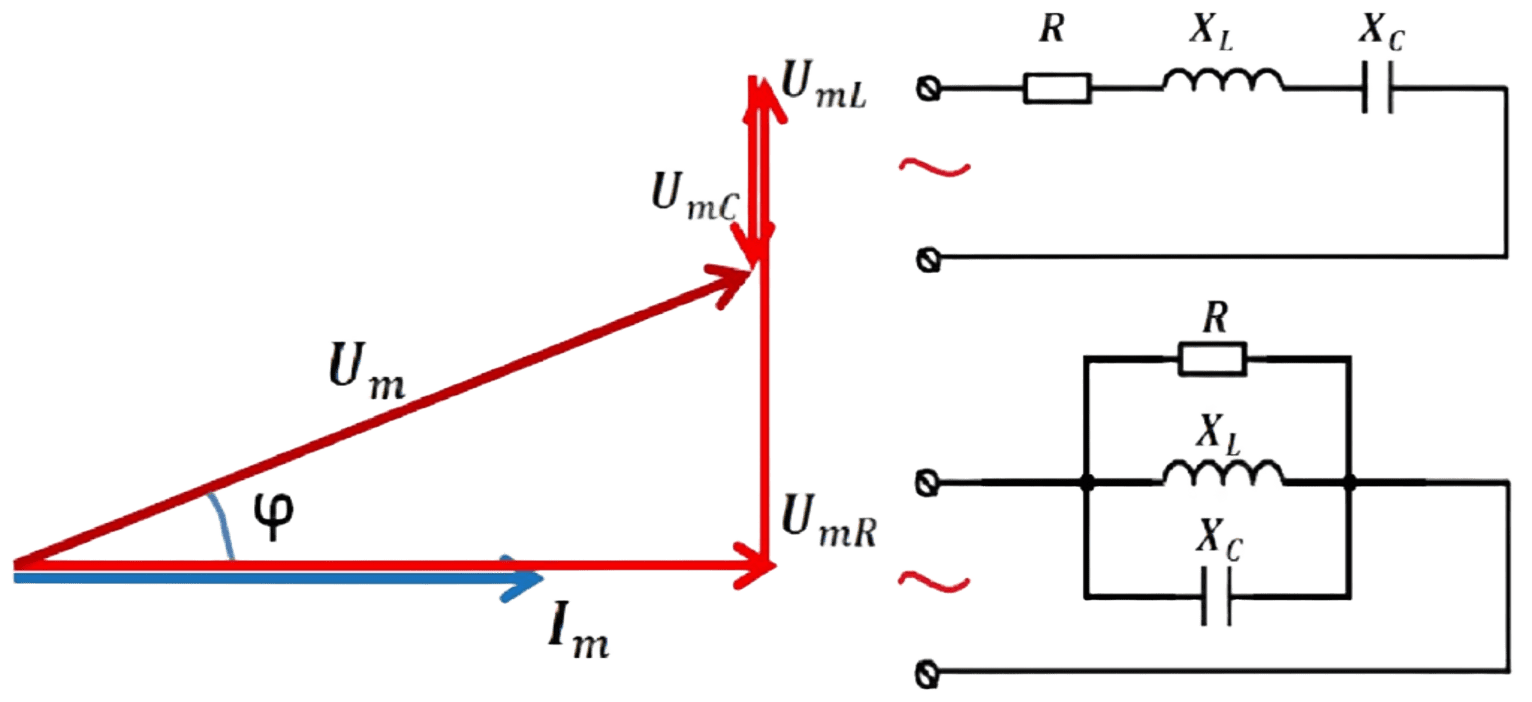

Das Diagramm zeigt den Spannungsvektor entlang der x Achse und den Stromvektor nach unten links geneigt. Für die Anzeige skaliert das Programm den Stromvektor leicht auf, damit kleine Ströme gegenüber hohen Spannungen sichtbar bleiben.

Dreiphasenmodus, symmetrisch und asymmetrisch

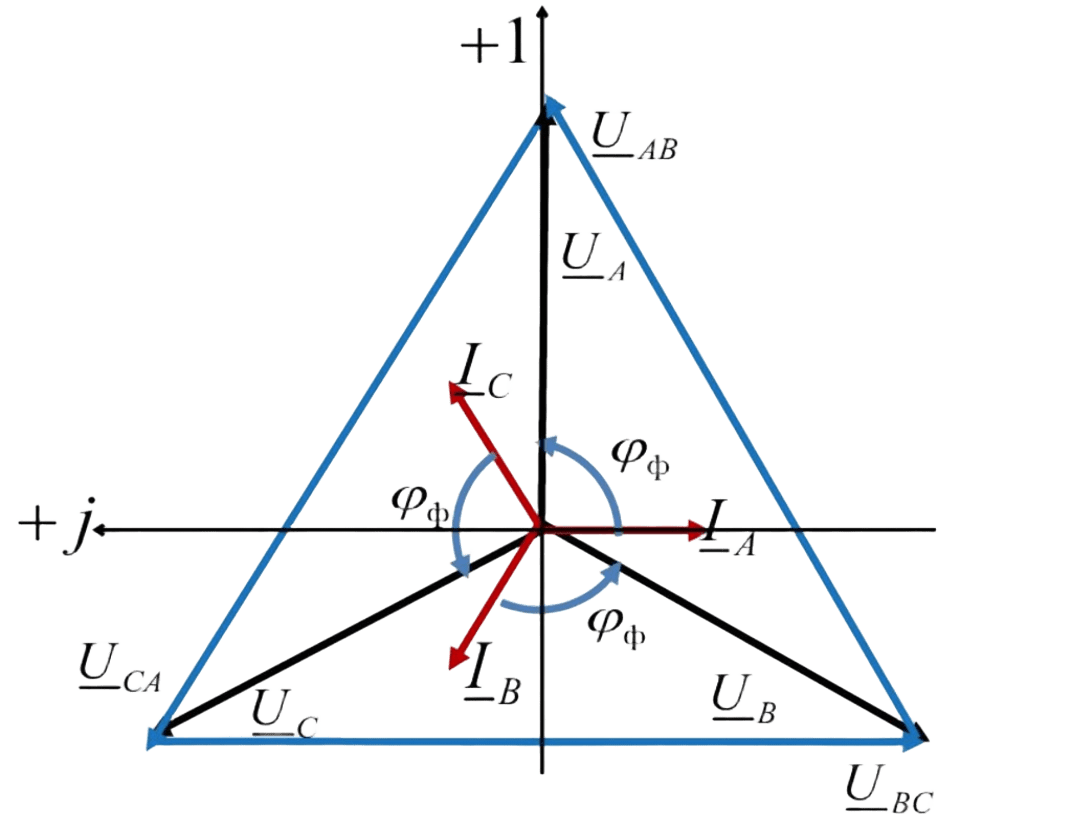

Im Dreiphasenmodus lassen sich sowohl ideal symmetrische Belastungen als auch realistische Asymmetrien modellieren. Bei symmetrischen Fällen erzeugt das Tool automatisch die Phasen B und C mit 120 Grad Versatz zur Phase A, bei asymmetrischer Eingabe summiert es Leistungen und Vektoren über alle drei Phasen.

Für symmetrische Lasten werden die Leistungsgrößen pro Phase mit der Wurzel aus drei skaliert

$$
P = \sqrt{3}\, U\, I_a \cos\varphi_a
$$
$$
Q = \sqrt{3}\, U\, I_a \sin\varphi_a
$$
$$
S = \sqrt{3}\, U\, I_a
$$

Beispiel Dreiphasenberechnung

Gegeben sind Spannung 410 Volt, Strom 8 Ampere und Leistungsfaktor 0,82. Die Scheinleistung beträgt

$$
S = \sqrt{3} \cdot 410 \cdot 8 \approx 5677{,}6\ \text{VA}
$$

Die Wirkleistung folgt zu

$$
P = 5677{,}6 \cdot 0{,}82 \approx 4653{,}8\ \text{W}
$$

Die Blindleistung errechnet sich dann als Differenz im Pythagoras

$$
Q \approx \sqrt{5677{,}6^2 – 4653{,}8^2} \approx 3169{,}2\ \text{VAr}
$$

Visualisierung und Bedienung

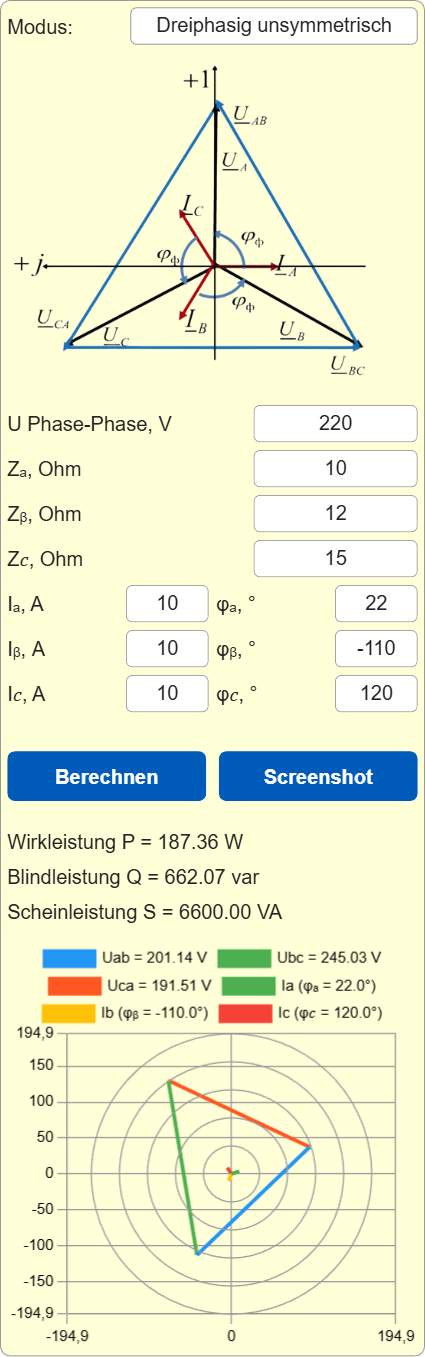

Die Oberfläche erlaubt die Auswahl des Betriebsmodus, die Eingabe der Werte mit Einheitenauswahl und die automatische Skalierung der Grafik. Vektoren lassen sich zoomen und mit Messlinien versehen. Für die Beschriftung gilt: Spannung entlang der x Achse, Stromvektor mit dem berechneten Winkel, und eine Ringgitter Anzeige zur schnellen Abschätzung von Amplituden.

Zur Repräsentation der Vektoren werden Polarkoordinaten in kartesische Koordinaten umgerechnet nach

$$
(x, y) = (M \cos \theta, M \sin \theta)
$$

Dabei ist M die Amplitude und theta der Winkel in Grad. Die Umrechnung sorgt für exakte Positionierung in der Grafik.

Typische Phasenwinkel und Leistungsfaktor

Die Tabelle zeigt veränderte, typische Werte zur besseren Einordnung. Kleine Winkel bedeuten nahe an rein ohmscher Last, große Winkel deuten auf stark reaktive Belastungen hin.

phi in Grad	cos phi	Lasttyp	Kommentar
5°	0,996	Reiner Widerstand	Fast keine Blindleistung
25°	0,906	Leichte Induktivität	Kleiner Phasenversatz, kompensierbar
40°	0,766	Mittlere reaktive Last	Blindleistung relevant
55°	0,574	Starke Reaktivität	Korrektur empfohlen
85°	0,087	Fast rein reaktiv	Kaum Wirkleistung

Gute Praktiken und Anwendungen

Für Lehrzwecke ist der Rechner ideal, um zu zeigen, wie Bauteilwerte die Phasenlage verändern. In der Praxis hilft er, erste Hinweise auf ungewollte Blindleistung zu bekommen, oder Asymmetrien in Motorsystemen zu detektieren. Messen Sie Spannungen und Ströme immer an den Anschlüssen der Last, Leitungswiderstände verfälschen sonst das Bild. Bei Unsicherheit bezüglich numerischer Ergebnisse empfiehlt sich ein Abgleich mit einem Netz- oder Oszilloskop.

👉 Das Tool kann auch als Entscheidungsgrundlage dienen, welche Kompensationsmaßnahmen sinnvoll sind, etwa bestimmte Kondensatorgrößen oder Drehstromausgleiche. Bei komplexen Netzproblemen bleibt die detaillierte Netzuntersuchung durch Messungen und Simulation die verbindliche Methode.

Der Vektordiagramm Rechner liefert schnelle, visuelle Einsichten in die Phasenverhältnisse von Spannung und Strom. Er eignet sich für Ausbildung, Schnelltests und als erstes Diagnosewerkzeug bei elektrischen Systemen mit R, L und C Elementen.
