Rechner für elektrische Leistung im Wechselstromkreis

Dieser Beitrag erklärt anschaulich, wie Sie mit dem Tool die elektrische Leistung in Wechselstromnetzen berechnen. Schritt für Schritt erhalten Sie Formeln, praktische Hinweise und Beispielrechnungen für Einphasen- und Dreiphasensysteme.

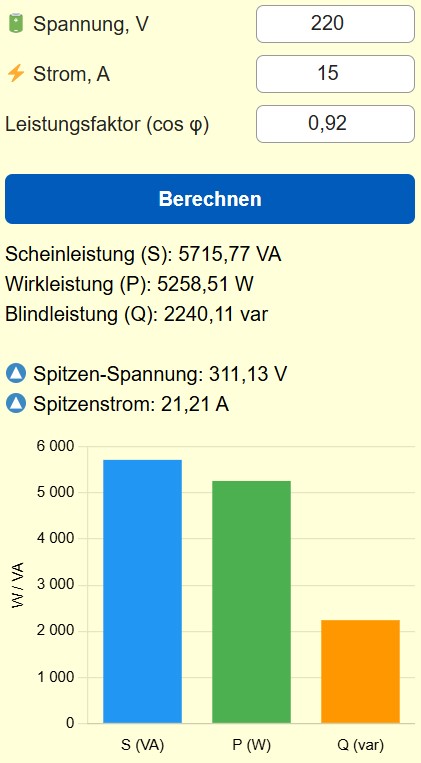

Schnelle Anleitung zur Bedienung

1. Wählen Sie den Leitungsmodus Einphasen oder Dreiphasen.
2. Geben Sie die Spannung U in Volt ein.
3. Geben Sie den Strom I in Ampere ein.
4. Tragen Sie den Leistungsfaktor cosφ als Zahl zwischen 0 und 1 ein.
5. Klicken Sie Berechnen und lesen Sie S, P und Q ab.

Formeln auf einen Blick

Einphasennetz

$$
S = U \cdot I
$$
$$
P = S \cdot \cos\varphi
$$
$$
Q = \sqrt{S^2 – P^2}
$$

Dreiphasennetz

$$
S = \sqrt{3} \cdot U \cdot I
$$
$$
P = S \cdot \cos\varphi
$$
$$
Q = \sqrt{S^2 – P^2}
$$

Erklärungen der Größen

• U Spannung in Volt
• I Strom in Ampere
• S Scheinleistung in VA
• P Wirkleistung in Watt
• Q Blindleistung in VAr
• cosφ Leistungsfaktor

Praxisbeispiele mit geänderten Werten

Beispiel 1 — Einphasenlast

Gegeben

• Spannung U = 235 V
• Strom I = 3 A
• Leistungsfaktor cosφ = 0,92

Berechnungen

Scheinleistung

$$
S = 235 \cdot 3 = 705\ \text{VA}
$$

Wirkleistung

$$
P = 705 \cdot 0{,}92 = 648{,}6\ \text{W}
$$

Blindleistung

$$
Q = \sqrt{705^2 – 648{,}6^2} \approx 276{,}3\ \text{VAr}
$$

Beispiel 2 — Dreiphasenlast

Gegeben

• Spannung U = 415 V
• Strom I = 12 A
• Leistungsfaktor cosφ = 0,78

Berechnungen

Scheinleistung

$$
S = \sqrt{3} \cdot 415 \cdot 12 \approx 8625\ \text{VA}
$$

Wirkleistung

$$
P = 8625 \cdot 0{,}78 \approx 6727\ \text{W}
$$

Blindleistung

$$
Q = \sqrt{8625^2 – 6727^2} \approx 5397\ \text{VAr}
$$

Vergleich der Leistungsarten

Art	Bezeichnung	Einheit	Kurzbeschreibung
Wirkleistung	P	W	Leistung, die Arbeit verrichtet und in nutzbare Energie umgesetzt wird
Blindleistung	Q	VAr	Wechselt zwischen Quelle und Last, beeinflusst Spannungsqualität
Scheinleistung	S	VA	Vektorielle Summe von P und Q

Praktische Tipps und weiterführende Hinweise

• Messen Sie Spannung und Strom direkt an den Anschlüssen der Last, Leitungsverluste verfälschen sonst Ergebnisse.
• Bei elektrischen Maschinen und großen Anlagen cosφ optimieren, denn ein schlechter Leistungsfaktor erhöht Netzbelastung und Kosten.
• Blindleistung kompensieren mit geeigneten Kondensatorbanken, die Berechnung erfolgt ideal auf Basis der Wirkleistung P und der gewünschten cosφ Verbesserung.
• Formel zur Kapazitätsabschätzung zur Leistungsfaktorkorrektur: die notwendige kapazitive Blindleistung Qc ergibt sich aus
  $$ Q_c = P \cdot \bigl(\tan\varphi_1 – \tan\varphi_2\bigr) $$
  wobei φ1 der aktuelle Phasenwinkel ist und φ2 der Zielwinkel.
• Bei Oberschwingungen sinkt die Wirksamkeit einfacher Kondensatoren, dann sind gewickelte drosseln oder aktive Kompensatoren zu prüfen.
• Sichern Sie Messungen durch Vergleich mit Herstellerangaben und berücksichtigen Sie Toleranzen.

Kurze Anleitung zur Leistungsfaktorkorrektur

Vorgehen zur sinnvollen Kompensation

1. Bestimmen Sie P und cosφ aktuell.
2. Wählen Sie das Ziel cosφ. Typisch ist 0,95 bis 0,99 für industrielle Anlagen.
3. Berechnen Sie Qc mit der oben genannten Formel.
4. Dimensionieren Sie Kondensatoren so, dass Nennspannung, Toleranz und mögliche Oberschwingungen berücksichtigt sind.

Messgenauigkeit und Sicherheitsregeln

• Verwenden Sie geeichte Messgeräte und beachten Sie Sicherheitsabstände bei Arbeiten an unter Spannung stehenden Teilen.
• Bei großen Leistungen sind Schutzeinrichtungen und selektive Schaltkonzepte Pflicht.
• Kalibrieren Sie Ihre Messgeräte regelmäßig, um systematische Fehler zu vermeiden.

Mit Rechner lassen sich Scheinleistung S, Wirkleistung P und Blindleistung Q schnell und zuverlässig ermitteln. Diese Näherungswerte sind ideal für Planung, Auslegung und Fehlersuche. Ergänzende Messungen und geeignete Kompensationsmaßnahmen sorgen für stabile Netze und geringere Kosten.
