Berechnungsrechner für Motorleistung und Startkondensator

Prägnantes Werkzeug, das Motorleistung auf zwei Arten bestimmt, mechanisch über Drehmoment und Drehzahl sowie elektrisch über Spannung, Strom, Wirkungsgrad und Leistungsfaktor. Zusätzlich hilft der Rechner bei der Abschätzung von Arbeits- und Anlaufkondensatoren für Wechselstromversorgung.

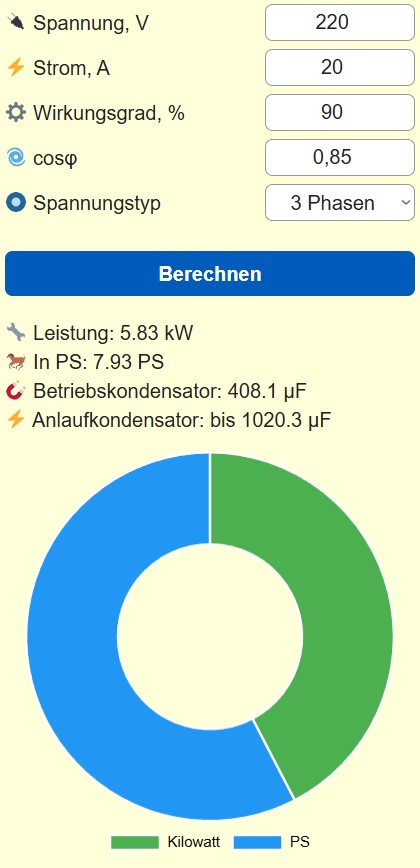

Kurz und bündig, wie das Tool funktioniert

Wählen Sie zuerst die Berechnungsart, mechanisch oder elektrisch. Geben Sie anschließend die erforderlichen Messgrößen ein, drücken Sie Berechnen, und erhalten Sie Ergebnis in Kilowatt und in Pferdestärken sowie Hinweise zur Kondensatordimensionierung und Sicherheit.

Mechanischer und elektrischer Ansatz

1. Mechanisch wählen, dann Drehmoment M in Newtonmeter und Drehzahl n in Umdrehungen pro Minute eingeben.
2. Elektrisch wählen, dann Spannung U in Volt, Strom I in Ampere, Wirkungsgrad eta zwischen 0 und 1, Leistungsfaktor cosphi zwischen 0 und 1 eingeben und Typ der Stromversorgung wählen, Gleichstrom, Einphasen Wechselstrom oder Dreiphasen Wechselstrom.
3. Berechnen anklicken, die Leistung erscheint in kW und in PS.

Formeln zur Leistungsberechnung

Mechanisch

$$
P = \frac{M \times n}{9550}
$$

• P ist die Leistung in Kilowatt
• M ist das Drehmoment in Newtonmeter
• n ist die Drehzahl in Umdrehungen pro Minute

Elektrisch

$$
P = \frac{U \times I \times \eta \times \cos\varphi \times k}{1000}
$$

• k ist ein Faktor für die Netzart, Gleichstrom und einphasiger Wechselstrom k gleich 1, bei Dreiphasenwechselstrom k gleich Wurzel aus 3
• eta ist der Wirkungsgrad als Zahlenwert von null bis eins
• cosphi ist der Leistungsfaktor als Zahlenwert von null bis eins

Praktische Beispiele mit neuen Werten

Beispiel mechanisch, Motorleistung aus Drehmoment

• Drehmoment M gleich 28 Newtonmeter
• Drehzahl n gleich 1400 Umdrehungen pro Minute

Berechnung

$$
P = \frac{28 \times 1400}{9550} \approx 4{,}1047\ \text{kW}
$$

Umrechnung in Pferdestärken

$$
P_{PS} \approx 4{,}1047 \times 1{,}35962 \approx 5{,}58\ \text{PS}
$$

Beispiel elektrisch, aus Messwerten an der Klemme

• Spannung U gleich 230 Volt
• Strom I gleich 12 Ampere
• Wirkungsgrad eta gleich 0{,}92
• Leistungsfaktor cosphi gleich 0{,}88
• Netzart einphasig, k gleich 1

Berechnung

$$
P = \frac{230 \times 12 \times 0{,}92 \times 0{,}88 \times 1}{1000}
$$
$$
P = 2{,}2\ \text{kW}
$$

Hinweise zur Interpretation der Ergebnisse

• Mechanische Rechnung ist ideal, wenn Drehmoment und Drehzahl bekannt sind, sie liefert realitätsnahe Nutzleistung.
• Elektrische Rechnung berücksichtigt Netzfaktoren und Wirkungsgrad, so lassen sich elektrische Verluste abschätzen.
• Bei Vergleich beider Methoden helfen Abweichungen, Effizienzverluste und Messfehler aufzudecken.

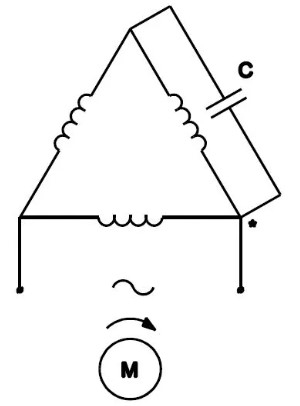

Beim Anschließen eines Drehstrommotors an ein einphasiges Netz werden Kondensatoren eingesetzt um ein drehendes Feld zu erzeugen.

Empirische Faustwerte liefern schnelle Orientierung, Herstellerangaben bleiben verbindlich.

Faustwerte für Kondensatoren

• Arbeitskondensator Carbeit rund 75 Mikrofarad je Kilowatt Nennleistung
• Anlaufkondensator Canlauf etwa das 2,5fache bis 3fache des Arbeitskondensators
• Spannungsfestigkeit der Kondensatoren mindestens 400 Volt, besser 450 Volt

Beispiel Tabelle, Werte leicht angepasst

Leistung P in kW	Netz U in Volt	Arbeitskondensator in Mikrofarad	Anlaufkondensator in Mikrofarad	Bemerkung
0{,}4	220	30–35	75–90	Kleinmotoren, vorsichtig prüfen
0{,}9	220	68–72	170–190	Typische Haushaltseinbindung
1{,}8	220	140–150	350–380	Leistungsbereich mit merklicher Anlaufbelastung
4{,}2	220	320–350	800–900	Anwendungen mit hohem Startmoment
8{,}5	220	650–720	1500–1750	Bei solcher Leistung meist Frequenzumrichter bevorzugt

👉 Für Dauerbetrieb nur Arbeitskondensatoren verwenden die für den Dauerstrom ausgelegt sind. Anlaufkondensatoren nur kurzzeitig schalten, um Überhitzung zu vermeiden. Bei höherer Leistung ist ein Frequenzumrichter die sicherere und effizientere Lösung.

Messung, Genauigkeit und Sicherheit

• Spannung und Strom direkt an den Motoranschlüssen messen, Leitungswiderstände verfälschen die Werte sonst erheblich.
• Wirkungsgrad und Leistungsfaktor aus Typenschild oder Herstellerdaten übernemen wenn möglich, sonst konservativ schätzen.
• Für die Umrechnung in Pferdestärken den Faktor 1 kW gleich 1{,}35962 PS verwenden.
• Elektrische Messungen nur mit geeigneten, kalibrierten Messgeräten durchführen und Schutzmaßnahmen einhalten.

Praxisbeispiele zur schnellen Entscheidungsunterstützung

• Wenn mechanisch berechnete Leistung deutlich höher liegt als elektrisch gemessene, dann liegen erhebliche mechanische Verluste oder Messfehler vor.
• Bei Anschluss von Dreiphasenmotoren an Einphasenversorgung Kondensatorlösungen nur bis circa 2 kW empfehlen, darüber Frequenzumrichter oder geeignete Netzanpassung bevorzugen.
• Bei kleineren Motoren sind Kondensatorwerte im Bereich 30 bis 80 Mikrofarad üblich, bei größeren Motoren entsprechend skaliert.

Motorleistungsberechnung mit motor_power_calc gibt schnell verlässliche Näherungswerte, die bei Auswahl und Dimensionierung von Motoren sowie bei der Abschätzung von Kondensatoren helfen. In Kombination mit Messungen und Herstellerangaben entstehen belastbare, sichere Ergebnisse.
