| Absolute Abweichung | — |
| Relative Abweichung | — |
| Bezogen auf die Toleranz | — |
| Toleranzstatus | — |
Liefert in Sekundenschnelle, wie weit ein Messwert vom Referenzwert abweicht. Der Fokus liegt auf klaren Zahlen: absoluter Fehler in den Mess-Einheiten, relativer Fehler in Prozent und Verhältnis zur Toleranz. Grafiken und ein Pfeilindikator zeigen die Größenordnung visuell, Tabellen geben exakte Werte zum Kopieren.
Wesentliche Begriffe und direkte Formeln
Absolute Ungenauigkeit ist die einfache Differenz zwischen Messwert und Referenzwert. Relative Ungenauigkeit setzt diese Differenz in Relation zum Referenzwert und eignet sich deshalb für Vergleiche über verschiedene Größenordnungen.
Absolute Fehler: Δ_abs = |x_meas – x_true|
Relative Fehler: Δ_rel = |x_meas – x_true| / |x_true| × 100%
Vergleich zum Toleranzwert: R_tol = Δ_rel / tol × 100%
Wie das Tool arbeitet

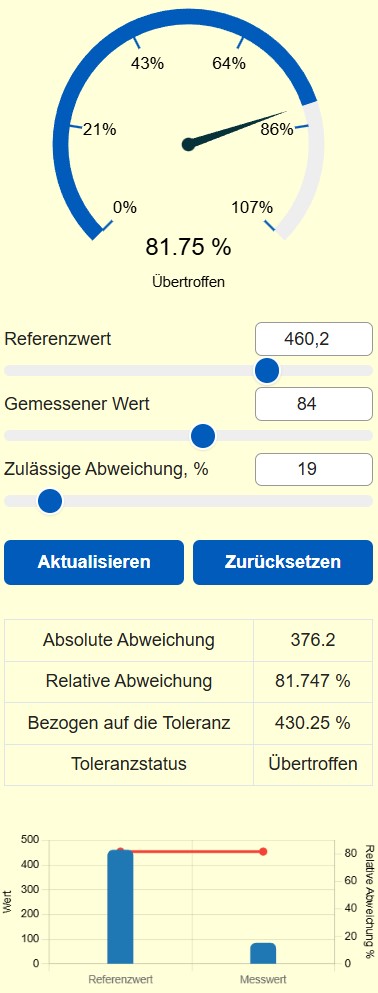

Sie geben drei Werte ein: Referenz x_true, Messwert x_meas und Toleranz tol in Prozent. Slider erlauben schnelle Tests. Das Ergebnisfeld liefert Δ_abs, Δ_rel, R_tol und einen Status OK oder Überschritten. Die Visualisierung zeigt den relativen Fehler in Prozent auf einer Skala und in Balken die Werte x_true und x_meas.
Praxisbeispiele mit neuen Zahlen
Beispiel A
Referenz x_true = 250, Messwert x_meas = 242, Toleranz tol = 3%
- Δ_abs = |242 – 250| = 8
- Δ_rel = 8 / 250 × 100% = 3,2%
- R_tol = 3,2% / 3% × 100% = 106,7% Status = Überschritten
Beispiel B
Referenz x_true = 75, Messwert x_meas = 74, Toleranz tol = 2%
- Δ_abs = |74 – 75| = 1
- Δ_rel = 1 / 75 × 100% = 1,333%
- R_tol = 1,333% / 2% × 100% = 66,7% Status = OK
Beispiel C Nullreferenz
Referenz x_true = 0, Messwert x_meas = 0,08
- Δ_abs = |0,08 – 0| = 0,08
- Δ_rel ist nicht definiert für x_true = 0, Auswertung erfolgt über Δ_abs
- Praktisch: setzen Sie einen absoluten Toleranzwert für solche Fälle
Arbeiten mit Messreihen
Einzelmessungen sagen wenig. Besser sind Mittelwert und Standardabweichung. Rechnen Sie zuerst den Durchschnitt x̄ = 1/n × Σ xi. Dann die Streuung s = sqrt 1/(n-1) × Σ (xi – x̄)². Verwenden Sie für die Fehlerbewertung Δ_abs und Δ_rel jeweils für x̄ gegenüber x_true. So sehen Sie, ob systematische Abweichungen oder zufällige Rauscheffekte vorliegen.
Richtlinien zur Interpretation
- Wenn R_tol ≤ 100% dann Status OK.
- Wenn R_tol > 100% dann Toleranz überschritten und Maßnahmen erforderlich.
- Bei x_true nahe 0 verlässliche absolute Toleranzen verwenden statt Prozent.
- Vergleichen Sie Δ_rel mit Prozessanforderungen nicht nur mit der Messgeräte-Spezifikation.
Tipps zur Fehlerreduktion
- Korrekte Einheit wählen und prüfen, ob alle Werte dieselbe Einheit verwenden.
- Sensoren regelmäßig kalibrieren und Messbedingungen dokumentieren.
- Bei systematischem Versatz auf Nullpunkt, Offset oder Skalenfehler prüfen.
- Für Messreihen genügend Messpunkte sammeln, Minimum 10 Messwerte bei statistischer Auswertung.
Typische Fehlerfälle und Vorgehen
| Fall | Ursache | Empfohlene Aktion |
|---|---|---|
| Konstanter Versatz | Kalibrierungsfehler | Nullabgleich, Kalibriersiegel prüfen |
| Starke Streuung | Instabile Messbedingungen | Bedingungen stabilisieren, mitteln |
| Δ_rel hoch bei kleinem x_true | Prozentangabe irreführend | Absolut-Toleranz definieren |
Visualisierungs- und Reportinghinweise
Die Anzeige zeigt absolute Differenz, Prozent und Toleranzverhältnis in einer kompakten Tabelle. Exportieren Sie die Tabelle als CSV für Dokumentation. Für Audit und Qualitätssicherung speichern Sie Rohdaten, Rechenprotokoll und Kalibrierzertifikate zusammen.
👉 Mit diesem Kompakt-Tool prüfen Sie schnell, ob Messwerte innerhalb vorgegebener Toleranzen liegen. Nutzen Sie Mittelwert und Standardabweichung für belastbare Aussagen über Messgenauigkeit. Der Fehlerrechner begleitet Sie bei alltäglichen Prüfungen und liefert klare Entscheidungen auf Basis von Δ_abs, Δ_rel und R_tol.
Empfohlene Literatur
- R. H. Möhring — Mess- und Regelungstechnik kompakt
- W. J. Moore — Fehlerrechnung in Experimenten
- G. Schubert — Qualitätsmanagement und Prüfverfahren
- A. Keller — Statistik für Ingenieure
