Rechner für Ladezeit von Akkumulatoren und Batterien

Der programm liefert in wenigen Eingaben eine realistische Einschätzung von Ladezustand, empfohlenem Ladestrom und verbleibender Ladezeit. Dieses Werkzeug richtet sich an Elektriker, Entwickler und Enthusiasten, die Akkus sicher und effizient betreiben möchten.

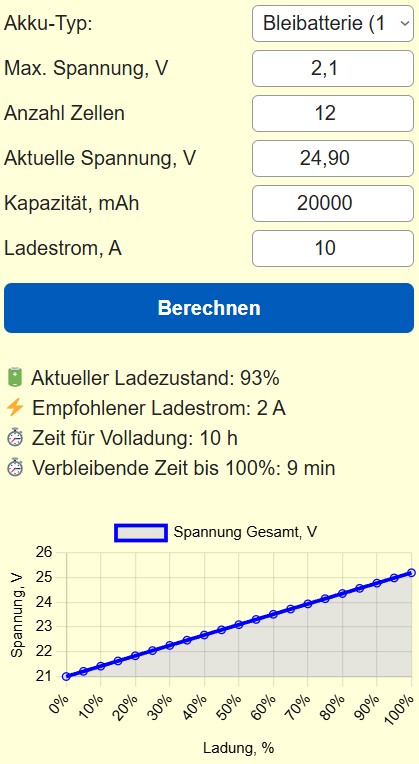

Kurzanleitung

1. Wählen Sie den Akkutyp aus der Liste.
2. Geben Sie die Nennspannung einer Zelle ein, diese wird oft voreingestellt.
3. Tragen Sie die Anzahl der Zellen ein, beispielsweise sechs Zellen für 12 Volt Bleiakkus.
4. Notieren Sie die aktuelle Gesamtspannung der Batterie.
5. Geben Sie die Kapazität in Milliamperestunden ein.
6. Benennen Sie den tatsächlichen Ladestrom in Ampere.
7. Klicken Sie Berechnen, das Ergebnis erscheint sofort.

Was das Tool berechnet

• Aktueller Ladezustand in Prozent, abgeschätzt aus der gemessenen Spannung.
• Empfohlener Ladestrom als sichere Richtgröße in Relation zur Kapazität.
• Voll-Ladezeit für eine Entladung von Null bis 100 Prozent bei empfohlenem Strom.
• Verbleibende Ladezeit bis 100 Prozent bei dem eingegebenen Ladestrom.

Annahmen und Einschränkungen

• Die Spannungszuordnung zur Ladekapazität erfolgt linear, das ist eine Näherung die für viele Zellen annähernd funktioniert.
• Ein Puffer von etwa zehn Prozent wird automatisch eingerechnet, um Balancing und Ladeverluste zu berücksichtigen.
• Komplette Ladekennlinien, Ladewirkungsgrad und CC CV Details werden nicht vollständig simuliert, es handelt sich um Schätzwerte.

Akkutypen und typische Parameter

Typ	Spannungsbereich	Empf. Strom	Merkmale
Li-Ion	3,1 – 4,15 V	0,4C	Hohe Energiedichte, BMS empfohlen
Li-Po	3,05 – 4,18 V	0,4C	Flexibel im Gehäuse, empfindlich gegen mechanische Beschädigung
LiFePO4	2,6 – 3,6 V	0,5C	Lange Lebensdauer, thermisch stabil
Na-Ion	2,1 – 3,95 V	0,4C	Aufkommende Technologie, umweltfreundlicher Ansatz
NiMH	0,95 – 1,45 V	0,1C	Robust, kein komplexes BMS nötig
Bleiakku	1,8 – 2,12 V	0,1C	Weit verbreitet im Fahrzeugbereich, empfindlich gegen Tiefentladung

Ladebeispiele und Berechnungen mit veränderten Werten

Beispiel 1, Li-Ion Akkupack 4S

• Typ Li-Ion
• Zellen N = 4
• Maximalspannung pro Zelle Umax = 4,15 V
• Aktuelle Packspannung Unow = 14,6 V
• Kapazität C = 3000 mAh gleich 3,0 Ah
• Ladestrom I = 1,2 A

Rechnungen

Volle Packspannung

$$ U_{full} = 4 \cdot 4{,}15 = 16{,}6\ \text{V} $$

Schätzung des Ladezustands SOC, unterer Referenzwert der Zelle 3,1 V

$$
\mathrm{SOC} = \frac{U_{now} – N\cdot 3{,}1}{U_{full} – N\cdot 3{,}1}
= \frac{14{,}6 – 12{,}4}{16{,}6 – 12{,}4} =
$$
$$
= \frac{2{,}2}{4{,}2}
\approx 0{,}524 \Rightarrow 52{,}4\%
$$

Empfohlener Ladestrom

$$ I_{rec} = 0{,}4C = 0{,}4 \cdot 3{,}0 = 1{,}2\ \text{A} $$

Voll-Ladezeit bei empfohlenem Strom, inkl. 10 Prozent Puffer

$$ t_{full} = \frac{C}{I_{rec}} \cdot 1{,}1 = \frac{3{,}0}{1{,}2} \cdot 1{,}1 \approx 2{,}75\ \text{h} $$

Verbleibende Ladezeit bei aktuellem Ladestrom

$$ t_{left} = (1 – 0{,}524) \cdot t_{full} \approx 1{,}31\ \text{h} $$

Beispiel 2, Bleiakku 12 V

• Typ Bleiakku
• Zellen N = 6
• Maximalspannung pro Zelle Umax = 2,12 V
• Aktuelle Gesamtspannung Unow = 11,9 V
• Kapazität C = 70 Ah
• Ladestrom I = 7,0 A

Rechnungen

Volle Packspannung

$$ U_{full} = 6 \cdot 2{,}12 = 12{,}72\ \text{V} $$

Schätzung des Ladezustands, untere Referenzspannung 1,85 V pro Zelle

$$
\mathrm{SOC} = \frac{11{,}9 – 11{,}1}{12{,}72 – 11{,}1} \approx 0{,}494 \Rightarrow 49{,}4\%
$$

Empfohlener Ladestrom

$$ I_{rec} = 0{,}1C = 7{,}0\ \text{A} $$

Voll-Ladezeit

$$ t_{full} = \frac{70}{7{,}0} \cdot 1{,}1 = 11{,}0\ \text{h} $$

Verbleibende Ladezeit bei aktuellem Strom

$$ t_{left} = (1 – 0{,}494) \cdot 11{,}0 \approx 5{,}57\ \text{h} $$

Beispiel 3, Na-Ion Akkupack 5S

• Typ Na-Ion
• Zellen N = 5
• Maximalspannung pro Zelle Umax = 3,95 V
• Aktuelle Packspannung Unow = 18,5 V
• Kapazität C = 4200 mAh gleich 4,2 Ah
• Ladestrom I = 2,1 A

Rechnungen

Volle Packspannung

$$ U_{full} = 5 \cdot 3{,}95 = 19{,}75\ \text{V} $$

Schätzung SOC, untere Referenzspannung 2,1 V

$$
\mathrm{SOC} = \frac{18{,}5 – 10{,}5}{19{,}75 – 10{,}5} \approx 0{,}865 \Rightarrow 86{,}5\%
$$

Empfohlener Ladestrom

$$ I_{rec} = 0{,}5C = 2{,}1\ \text{A} $$

Voll-Ladezeit

$$ t_{full} = \frac{4{,}2}{2{,}1} \cdot 1{,}1 = 2{,}2\ \text{h} $$

Verbleibende Ladezeit

$$ t_{left} = (1 – 0{,}865) \cdot 2{,}2 \approx 0{,}30\ \text{h} $$

Wichtige Hinweise und Praxisregeln für sicheres Laden

• Laden Sie nicht dauerhaft mit Strömen oberhalb des empfohlenen Bereichs, das erhöht Alterung und Risiko.
• Nutzen Sie bei Lithiumzellen eine Ladeelektronik mit CC CV Kennlinie und Balancing, das schützt Zellen und verlängert Leben.
• Temperatur beeinflusst Ladeleistung und Lebensdauer stark, bei extremer Hitze oder Kälte die Werte anpassen.
• Messen Sie Spannungen direkt an den Batteriepolen, Leitungswiderstände verfälschen Messergebnisse.
• Speichern Sie Messwerte und Ladeprofile, das erleichtert Fehleranalyse und Nachrechnung.

Ladezyklen und Alterung

Die Wahl des Ladestroms beeinflusst die Lebensdauer. Ein moderater Strom führt zu mehr Zyklen, schnelle Ladeverfahren reduzieren die Lebensdauer. Balancing reduziert Zellabweichungen und damit das Ausfallrisiko.

Der programm bietet belastbare Näherungswerte für Ladezustand, empfohlenen Strom und Restladezeit. In Kombination mit Messgeräten und einer geeigneten Ladeelektronik erreichen Sie sichere und reproduzierbare Ergebnisse.
